उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | SUMA |
प्रमाणन: | ISO SGS |
मॉडल संख्या: | GFR50 GFRN50 |
न्यूनतम आदेश मात्रा: | 1 |
मूल्य: | USD190-USD260 PER PIECE |
पैकेजिंग विवरण: | कार्टन बॉक्स / लकड़ी का बक्सा |
प्रसव के समय: | 7-10 दिन |
भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |
आपूर्ति की क्षमता: | प्रति माह 1000 पीसी |
प्रोडक्ट का नाम: | रोलर क्लच असर GFR50 GFRN50 | सामग्री: | GCr15 असर स्टील |
---|---|---|---|
टोक़ क्षमता: | 2125एनएम | घूमने की रफ़्तार: | 2800RPM |
इकाई वजन: | 7.2 किग्रा | गारंटी: | 1 वर्ष |
आकार: | 50*150*94mm | ओईएम: | स्वीकार करना |
हाई लाइट: | GFR50 फ्रीव्हील असर,7.2KG फ्रीव्हील असर,GFR50 रोलर क्लच असर |

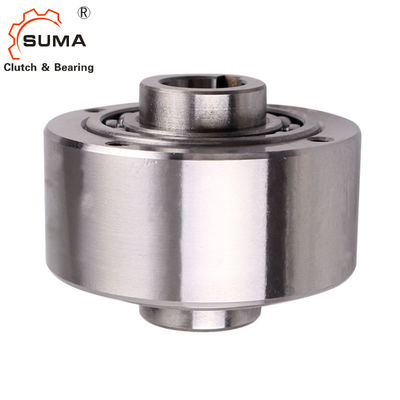

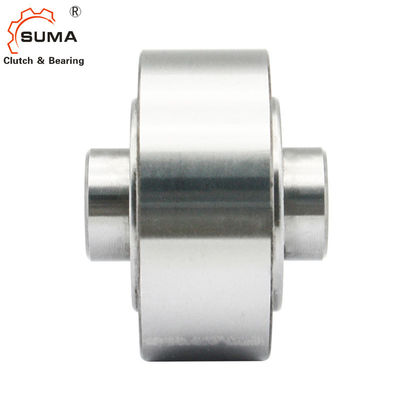

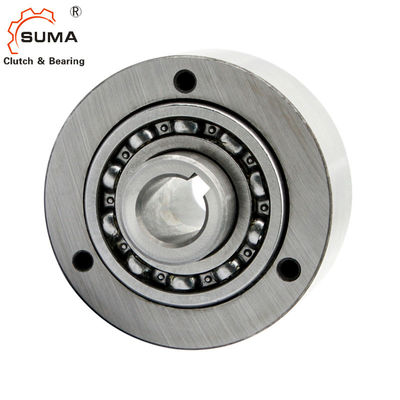

GFR50 GCr15 रोलर टाइप वन वे फ्रीव्हील बेयरिंग बैकस्टॉप क्लच
विशेषताएँ
प्रकार GFR, GFRN रोलर प्रकार के फ्रीव्हील हैं।वे दो 160.. श्रृंखला बीयरिंगों का उपयोग करके समर्थित असर कर रहे हैं, और तेल स्नेहन की आवश्यकता होती है।इन इकाइयों का उपयोग तेल स्नेहन और सीलिंग प्रदान करने वाले डिजाइनों में किया जा सकता है, जैसा कि उदाहरण के तौर पर ऊपर की तरफ दिखाया गया है।बीयरिंगों को अक्षीय रूप से जोर नहीं दिया जाना चाहिए।
आमतौर पर, प्रकार जीएफआर, जीएफआरएन का उपयोग एफ श्रृंखला कवर के साथ किया जाता है जो टोक़ संचारित करने के लिए डिज़ाइन किए गए हैं, और तेल स्नेहन और सीलिंग प्रदान करते हैं।आमतौर पर इन कवरों का उपयोग निम्नलिखित पृष्ठों पर दिखाए गए संयोजनों के अनुसार जोड़े में किया जाता है।GFR मॉडल की बाहरी दौड़ H7 सहिष्णुता से ऊब चुके किसी भी घटक को प्राप्त करने और केंद्रित करने के लिए सरल है।
इस मामले में टोक़ को बोल्ट द्वारा कवर प्लेट के माध्यम से प्रेषित किया जाता है।प्रकार जीएफआर, जीएफआरएन समान हैं सिवाय उस प्रकार के जीएफआरएन के पास टोक़ संचारित करने के लिए बाहरी व्यास पर एक कीवे है।बाहरी दौड़ और कवर प्लेटों के बीच रखी जाने वाली प्रत्येक इकाई के साथ दो पेपर सील दिए जाते हैं।
तकनीकी डेटा
वस्तु | GFR50 GFRN50 |
भीतरी दीया। | 50 मिमी |
बाहरी दीया। | 150 मिमी |
चौड़ाई | 94 मिमी |
टॉर्कः | 2125 एनएम |
वज़न | 7.2 किग्रा |
पत्तन | शंघाई, Ningbo |
डिलीवरी का समय | 10-15 दिन |
पैकेट | लकड़ी के पैकेज, गत्ते का डिब्बा पैकेज, आदि |
आवेदन पत्र | कन्वेयर, इलेक्ट्रिक मोटर, बाल्टी लिफ्ट, आदि |
आयाम और क्षमता
प्रकार | आकार | ओवररनिंग गति |
संख्या हिट |
वज़न | ||||||||||||||
जीएफआर जीएफआरएन |
डीएच7 | टीकेएन1) | निमैक्स 2) | Namax3) | ध7 | डी2 | डी4 | डी3 | जी | टी | जेड | एल 1 | ली | बी | t1 | बीपी10 | एफ | |
[मिमी] | [एनएम] | [मिनट-1] | [मिनट-1] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] |
[ मिमी] |
[मिमी] | [किलोग्राम] | |||
12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | 5.5 | - | 3 | 42 | 20 | 27 | 2.5 | 4 | 0.5 | 0.5 | |
15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | एम5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0.8 | 0.8 | |
20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | एम5 | 8 | 4 | 57 | 34 | 39 | 3.5 | 6 | 0.8 | 1 | |
25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | एम6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1.5 | |
30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | एम6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2.2 | |
35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | एम6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | एम8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1.5 | 4.6 | |
45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | एम8 | 14 | 8 | 86 | 53 | 59 | 5.5 | 14 | 1.5 | 4.7 | |
50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | एम8 | 14 | 8 | 94 | 64 | 72 | 5.5 | 14 | 1.5 | 7.2 | |
55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | एम10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8.6 | |
60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | एम10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10.5 | |
70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | एम10 | 16 | 10 | 134 | 95 | 108 | 7.5 | 20 | 2.5 | 13.5 | |
80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | एम10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2.5 | 18.2 | |
90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | एम12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28.5 | |
100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | एम16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42.5 | |
130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | एम16 | 24 | 12 | 212 | 152 | 168 | 1 1 | 32 | 3 | 65 | |
150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | एम20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 |
टिप्पणियाँ:
1) टी अधिकतम = 2 × टी केएन
2) आंतरिक दौड़ आगे निकल गई
3) बाहरी दौड़ ओवररन
बढ़ते उदाहरण
चित्रों
