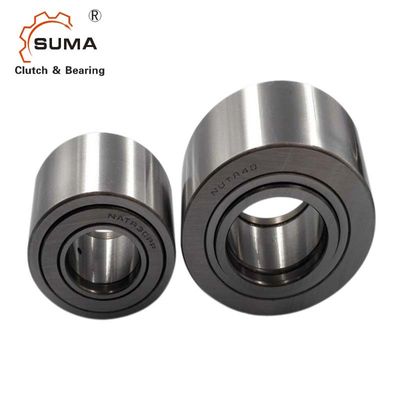

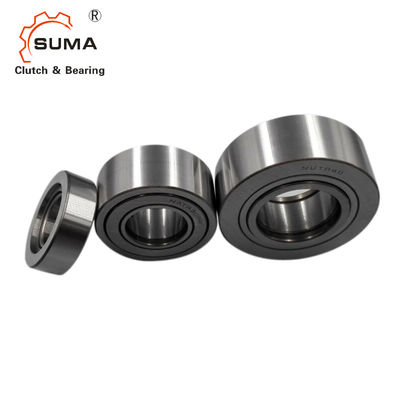

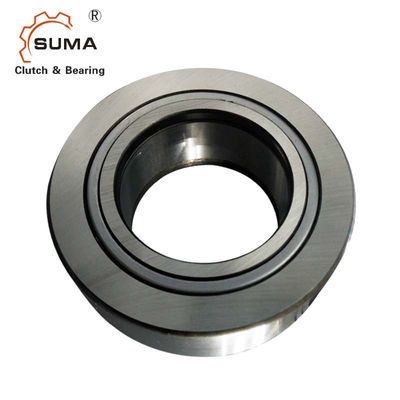

NATR10 NATV10 योक टाइप ट्रैक रोलर बेयरिंग
एक छोटा क्रॉस-सेक्शन होने के बावजूद, एक उच्च भार वहन क्षमता है, एक पतली और लंबी सुई असर रोलर (रोलर व्यास D≤5mm, L / D≥2.5, L रोलर की लंबाई है) से सुसज्जित है, इसलिए रेडियल संरचना है कॉम्पैक्ट, इसका व्यास आकार और भार क्षमता और अन्य प्रकार के बीयरिंग, न्यूनतम व्यास, विशेष रूप से रेडियल आयामों के लिए सीमित समर्थन संरचना।
आयाम और क्षमता
शाफ़्ट दीया। |
असर पदनाम | सीमा आयाम | वज़न | ||||||
के बिना आंतरिक प्रतिस्पर्धा |
साथ में आंतरिक प्रतिस्पर्धा |
डी | डी | बी | सी | d1 | रु | जी | |
मिमी | मिमी | मिनट | |||||||
16 | एनएटीआर 5 | एनएटीआर 5 पीपी | 5 | 16 | 12 | 1 1 | 12 | 0.15 | 14 |
एनएटीवी 5 | एनएटीवी 5 पीपी | 5 | 16 | 12 | 1 1 | 12 | 0.15 | 15 | |
19 | एनएटीआर 6 | एनएटीआर 6 पीपी | 6 | 19 | 12 | 1 1 | 14 | 0.15 | 20 |
एनएटीवी 6 | एनएटीवी 6 पीपी | 6 | 19 | 12 | 1 1 | 14 | 0.15 | 21 | |
24 | एनएटीआर 8 | एनएटीआर 8 पीपी | 8 | 24 | 15 | 14 | 19 | 0.3 | 41 |
एनएटीवी 8 | एनएटीवी 8 पीपी | 8 | 24 | 15 | 14 | 19 | 0.3 | 42 | |
30 | एनएटीआर 10 | एनएटीआर 10 पीपी | 10 | 30 | 15 | 14 | 23 | 0.6 | 64 |
एनएटीवी 10 | एनएटीवी 10 पीपी | 10 | 30 | 15 | 14 | 23 | 0.6 | 65 | |
32 | एनएटीआर 12 | एनएटीआर 12 पीपी | 12 | 32 | 15 | 14 | 25 | 0.6 | 72 |
एनएटीवी 12 | एनएटीवी 12 पीपी | 12 | 32 | 15 | 14 | 25 | 0.6 | 72 | |
35 | एनएटीआर 15 | एनएटीआर 15 पीपी | 15 | 35 | 19 | 18 | 27 | 0.6 | 103 |
एनएटीवी 15 | एनएटीवी 15 पीपी | 15 | 35 | 19 | 18 | 27 | 0.6 | 105 | |
40 | एनएटीआर 17 | एनएटीआर 17 पीपी | 17 | 40 | 21 | 20 | 32 | 1 | 144 |
एनएटीवी 17 | एनएटीवी 17 पीपी | 17 | 40 | 21 | 20 | 32 | 1 | 152 | |
47 | एनएटीआर 20 | एनएटीआर 20 पीपी | 20 | 47 | 25 | 24 | 37 | 1 | 246 |
एनएटीवी 20 | एनएटीवी 20 पीपी | 20 | 47 | 25 | 24 | 37 | 1 | 254 | |
52 | एनएटीआर 25 | एनएटीआर 25 पीपी | 25 | 52 | 25 | 24 | 42 | 1 | 275 |
एनएटीवी 25 | एनएटीवी 25 पीपी | 25 | 52 | 25 | 24 | 42 | 1 | 285 | |
62 | एनएटीआर 30 | एनएटीआर 30 पीपी | 30 | 62 | 29 | 28 | 51 | 1 | 470 |
एनएटीवी 30 | एनएटीवी 30 पीपी | 30 | 62 | 29 | 28 | 51 | 1 | 481 | |
72 | एनएटीआर 35 | एनएटीआर 35 पीपी | 35 | 72 | 29 | 28 | 58 | 1.1 | 635 |
एनएटीवी 35 | एनएटीवी 35 पीपी | 35 | 72 | 29 | 28 | 58 | 1.1 | 647 | |
80 | एनएटीआर 40 | एनएटीआर 40 पीपी | 40 | 80 | 32 | 30 | 66 | 1.1 | 805 |
एनएटीवी 40 | एनएटीवी 40 पीपी | 40 | 80 | 32 | 30 | 66 | 1.1 | 890 | |
85 | एनएटीआर 45 | एनएटीआर 45 पीपी | 45 | 85 | 32 | 30 | 72 | 1.1 | 910 |
90 | एनएटीआर 50 | एनएटीआर 50 पीपी | 50 | 90 | 32 | 30 | 76 | 1.1 | 960 |
एनएटीवी 50 | एनएटीवी 50 पीपी | 50 | 90 | 32 | 30 | 76 | 1.1 | 990 |
