| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | एवी55 |

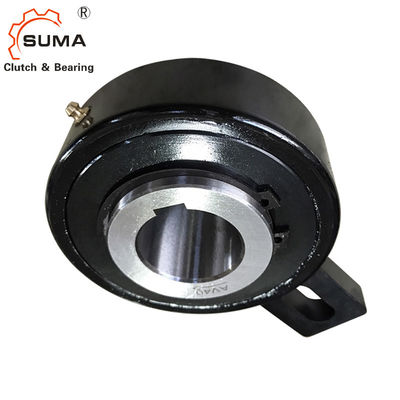

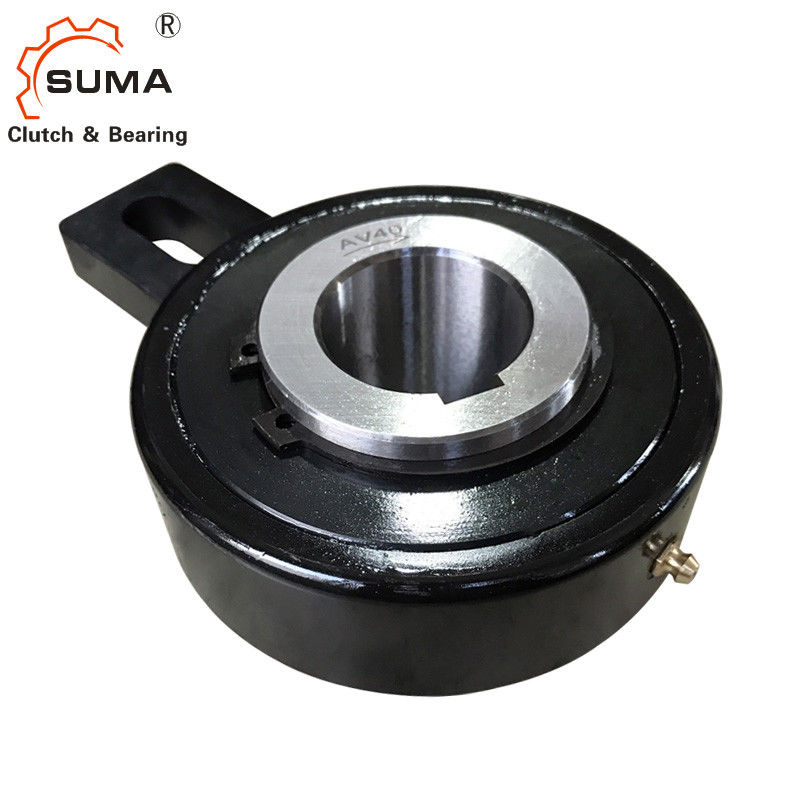

AV55 54MM बैकस्टॉप क्लच असर
तकनीकी डेटा
टाइप एवी एक रोलर टाइप फ्रीव्हील है।यह स्व-निहित है, कम घूर्णी गति के लिए सादे बीयरिंगों द्वारा केंद्रित है, और ढाल संरक्षित धातु भूलभुलैया मुहरों का उपयोग करके सील कर दिया गया है।
यूनिट को चिकनाई युक्त ग्रीस दिया जाता है, जो क्षैतिज या ऊर्ध्वाधर स्थिति में स्थापित करने के लिए तैयार होता है।मुख्य रूप से बैकस्टॉप के रूप में उपयोग किया जाता है, न्यूनतम स्थान की आवश्यकता के लिए टोक़ क्षमता अधिक होती है।यह डिज़ाइन कठिन वातावरण में उपयोग के लिए उपयुक्त है।एक बोल्ट, मशीन के एक निश्चित हिस्से में सुरक्षित और गुजर रहा है
टोक़ हाथ में स्लॉट के माध्यम से, घूर्णी रोक प्रदान करता है।इस बोल्ट पर रेडियल क्लीयरेंस
स्लॉट की चौड़ाई के 1-3% के बराबर होना चाहिए।
टॉर्क आर्म और बेयरिंग को प्रीस्ट्रेस नहीं किया जाना चाहिए।रोलर डिजाइन प्रकाश अनुक्रमण अनुप्रयोगों के लिए AV प्रकार को आदर्श बनाता है।
आयाम और क्षमता
| प्रकार | आकार | टीकेएन1) | ओवररनिंग गति | वज़न | टोक़ खींचें | ||||||||||
| ए वी | डीएच7 | निमैक्स | डी | डी2 | एल 1 | ली | बी | एफ | बीबी11 | एन | इ | एफ | टी.आर. | ||
| [मिमी] | [एनएम] | [मिनट-1] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [किलोग्राम] | [एनसीएम] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 | |
बढ़ते उदाहरण
चित्रों
