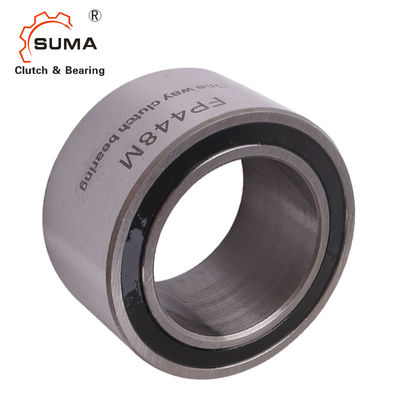

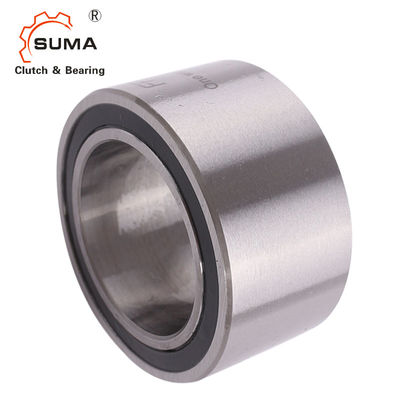

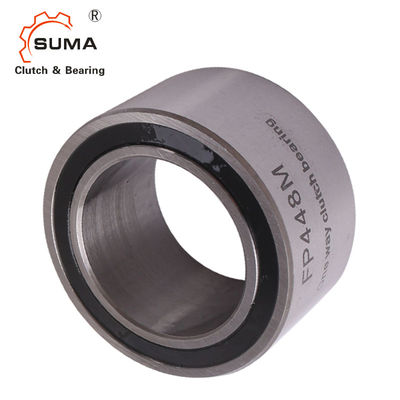

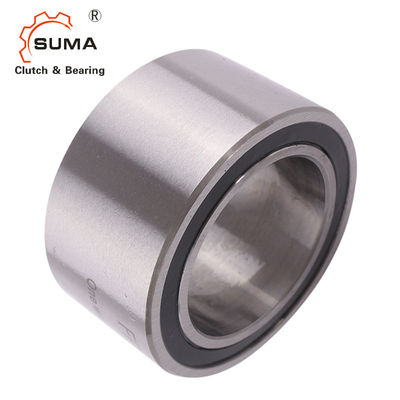

एफपी पूर्ण फ्रीव्हील स्प्रैग क्लच वन वे
विशेषताएँ
चौड़ाई:27 मिमी
परिचालन तापमान:अधिकतम140°C
अनुरोध पर उच्च तापमान
स्नेहन
तेल या ग्रीस स्नेहन
जंग संरक्षण के साथ वितरित।
अनुरोध पर ऑपरेटिव ग्रीस भरना।
इंस्टालेशन
स्थापना सहिष्णुता
दस्ता h5;हब H6
संभोग भागों
संभोग भागों को सख्त और पीसना आवश्यक नहीं है।प्रेस को फिट करने से पहले फ़्रीव्हील क्लच के साथ-साथ फ़्रीव्हील क्लच के रिंग्स के आस-पास के संभोग भागों को अच्छी तरह से साफ (ग्रीस मुक्त) करें।
सहनशीलता
फ्रीव्हील क्लच में बॉल और रोलर बेयरिंग शामिल हैं।अतिरिक्त बाहरी असर समर्थन आवश्यक नहीं है।
प्रेस फिट दबाव
प्रेस फिट का दबाव गेंदों पर नहीं लगाया जाना चाहिए।केवल आंतरिक रिंग के माध्यम से स्थापना/निकालना।
क्लैंपिंग दिशा
आंतरिक रिंग पर तीर आंतरिक रिंग की क्लैम्पिंग दिशा को निर्दिष्ट करता है।
अवयव
फ्रीव्हील क्लच | |
तत्व डालें* | एफई 400 एम (मींडर स्प्रिंग) |
एफई 400 जेड (तनाव वसंत) |
|
+ रेसवे | असर स्टील, कठोर और जमीन |
अंदर की वृत्त | जबरदस्ती घुसाना |
बाहरी घेरा |
जबरदस्ती घुसाना |
+ बॉल बेयरिंग | एकीकृत |
+ रोलर असर |
एकीकृत |
+ स्नेहन | - |
फ्रीव्हील क्लच इंसर्ट एलिमेंट के साथ उपलब्ध है
FE 400 M (मींडर स्प्रिंग) या FE 400 Z (टेंशन स्प्रिंग)।
तकनीकी डेटा
वस्तु | एफपी 422एम एफपी 422जेड |
सामग्री | एसटी14 |
बोर दीया। | 10 मिमी |
बाहरी दीया। | 26 मिमी |
चौड़ाई (बी) | 27 मिमी |
टोक़ क्षमता | 60N.m |
ओवररनिंग सीमित गति (आंतरिक दौड़) | 10100 आर/मिनट |
वज़न | 0.07 किग्रा |
पैकेट | गत्ते का डिब्बा बॉक्स या अपनी आवश्यकताओं के रूप में |
आयाम और क्षमता
ड्राइंग किंवदंती:
डी = आंतरिक व्यास डी = बाहरी व्यास डब्ल्यू = चौड़ाई टी = टोक़ एन = रोटेशन गति सी = भार क्षमता
पद | डी | डी | वू | टीनोमो | एनमैक्स | सीडीएन | सीस्टेट | वज़न | मद संख्या। |
[मिमी] | [मिमी] | [मिमी] | [एनएम] | [आरपीएम] | [एन] | [एन] | [किलोग्राम] | ||
एफपी 422 एम | 10 | 26 | 27 | 60 | 10,100 | 6,013 | 4,380 | 0.07 | 300655 |
एफपी 422 जेड | 10 | 26 | 27 | 53 | 10,100 | 6,013 | 4,380 | 0.07 | 300656 |
एफपी 427 एम | 15 | 31 | 27 | 94 | 7,400 | 7,679 | 6,397 | 0.08 | 300663 |
एफपी 427 जेड | 15 | 31 | 27 | 84 | 7,400 | 7,679 | 6,397 | 0.08 | 300664 |
एफपी 432 एम | 20 | 36 | 27 | 133 | 5,900 | 8,104 | 7,241 | 0.10 | 300669 |
एफपी 432 जेड | 20 | 36 | 27 | 121 | 5,900 | 8,104 | 7,241 | 0.10 | 300670 |
एफपी 437 एम | 25 | 41 | 27 | 176 | 4,800 | 9,201 | 8,142 | 0.12 | 300673 |
एफपी 437 जेड | 25 | 41 | 27 | 160 | 4,800 | 9,201 | 8,142 | 0.12 | 300674 |
एफपी 442 एम | 30 | 46 | 27 | 223 | 4,200 | 10,247 | 10,708 | 0.14 | 300679 |
एफपी 442 जेड | 30 | 46 | 27 | 208 | 4,200 | 10,247 | 10,708 | 0.14 | 300680 |
एफपी 448 एम | 35 | 53 | 27 | 286 | 4,300 | 11,642 | 13,440 | 0.19 | 306522 |
एफपी 448 जेड | 35 | 53 | 27 | 262 | 4,300 | 11,642 | 13,440 | 0.19 | 306523 |
एफपी 453 एम | 40 | 58 | 27 | 343 | 3,400 | 11,417 | 13,577 | 0.21 | 300683 |
एफपी 453 जेड | 40 | 58 | 27 | 314 | 3,400 | 11,417 | 13,577 | 0.21 | 300684 |
एफपी 463 एम | 50 | 68 | 27 | 461 | 2.9 | 13.07 | 17.063 | 0.25 | 300685 |
एफपी 463 जेड | 50 | 68 | 27 | 428 | 2.9 | 13.07 | 17.063 | 0.25 | 300687 |
एफपी 473 एम | 60 | 78 | 27 | 588 | 2,500 | 14,128 | 19,896 | 0.3 | 300691 |
एफपी 473 जेड | 60 | 78 | 27 | 543 | 2,500 | 14,128 | 19,896 | 0.3 | 300693 |
निर्दिष्ट नाममात्र टोक़ संभोग भागों की पर्याप्त कठोरता पर आधारित है.
घूर्णन गति n = तत्व की अंतर्निहित गति डालें।
