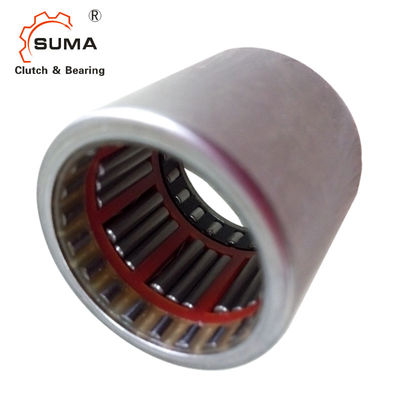

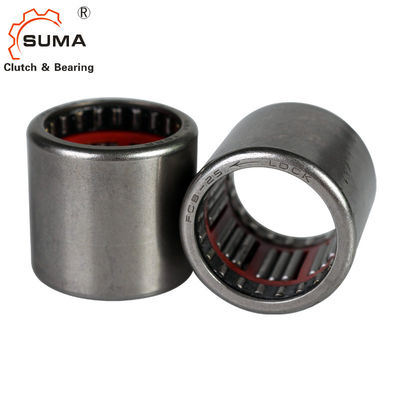

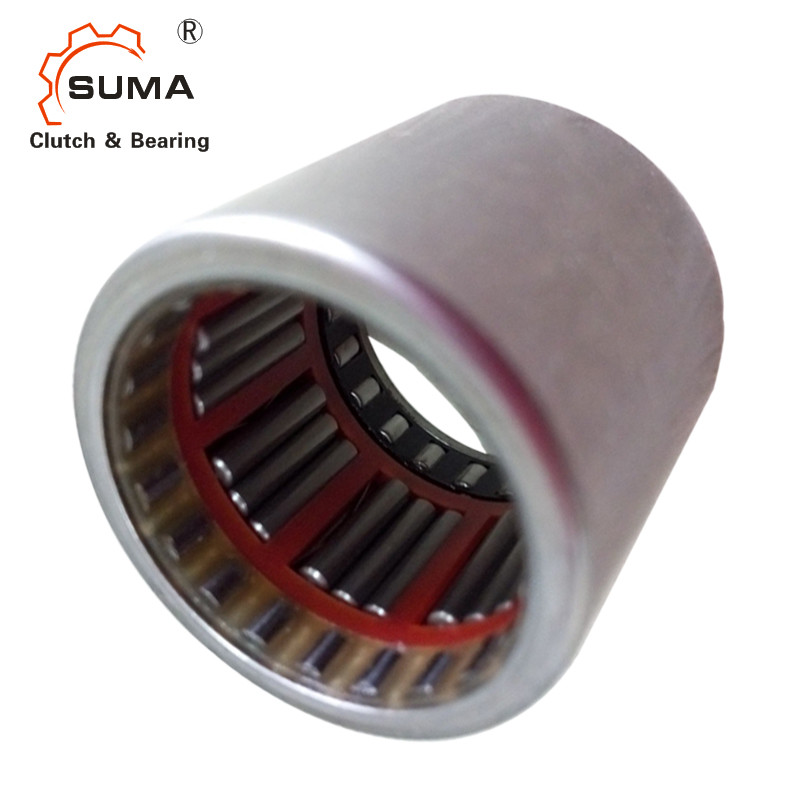

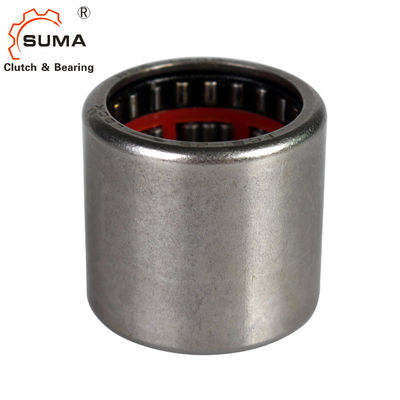

नायलॉन पिंजरे के साथ एफसी एफसीबी जीसीआर 15 वन वे सुई रोलर असर
विशेषताएँ
बाहरी रिंग सुई रोलर क्लच (वन-वे बेयरिंग) का उपयोग कनवर्टर, चेक डिवाइस और ओवररनिंग क्लच के रूप में किया जा सकता है।
एफसी (सुई रोलर क्लच): बाहरी रिंग और प्लास्टिक के पिंजरे पर मुहर लगाने से बना;सुई रोलर को निर्देशित करने के लिए पिंजरे में प्लास्टिक की ईख या स्टेनलेस स्टील की ईख हो सकती है;लॉकिंग डिवाइस के रूप में बाहरी रिंग इच्छुक रेसवे और सुई रोलर।
FCB (क्लच और बेयरिंग असेंबली): सपोर्ट बेयरिंग सुई क्लच के दोनों तरफ लगे होते हैं और रेडियल लोड सहन करते हैं।
सुई रोलर और प्लास्टिक केज असेंबली का उपयोग सहायक बीयरिंग के रूप में किया जाता है।
तकनीकी डेटा
असर संख्या | वजन (किग्रा | मुख्य आकार | |||
परिवार कल्याण | डी | सी | टॉर्कः | ||
FC4K | 1 | 4 | 8 | 6 | 0.34 |
एफसी6 | 3 | 6 | 10 | 12 | 1.76 |
FC6K | 3 | 6 | 10 | 12 | 1.76 |
FC8 | 4 | 8 | 14 | 12 | 5.3 |
FCL8K | 3.5 | 8 | 12 | 12 | 5 |
FC10 | 4.8 | 10 | 16 | 12 | 6 |
FCL10K | 4 | 10 | 14 | 12 | 5.3 |
एफसी12 | 1 1 | 12 | 18 | 16 | 12.2 |
FC14K | 13 | 14 | 20 | 16 | 17.3 |
एफसी16 | 14 | 16 | 22 | 16 | 20.5 |
एफसी20 | 17 | 20 | 26 | 16 | 28.5 |
एफसी25 | 30 | 25 | 32 | 20 | 66 |
एफसी30 | 36 | 30 | 37 | 20 | 90 |
एफसी35 | 40 | 35 | 42 | 20 | 121 |
एफसीबी8 | 10 | 14 | 14 | 20 | 5 |
एफसीबी10 | 15 | 16 | 16 | 20 | 10 |
एफसीबी12 | 18 | 18 | 18 | 26 | 12.2 |
एफसीबी16 | 22 | 22 | 22 | 26 | 20.5 |
एफसीबी20 | 27 | 26 | 26 | 26 | 28.5 |
एफसीबी25 | 44 | 32 | 32 | 30 | 66 |
एफसीबी30 | 51 | 37 | 37 | 30 | 90 |
एफसीबी35 | 58 | 42 | 42 | 30 | 121 |
(1) सीमा गति ग्रीस और तेल स्नेहन के लिए प्रभावी है।एनए बाहरी रिंग रोटेशन की सीमा गति को संदर्भित करता है।
(2) सुई रोलर को बंद स्थिति में रखने के लिए, अनुचर को स्टेनलेस स्टील स्प्रिंग के साथ प्रदान किया जाता है।
तेल और तेल स्नेहन की सीमित गति प्रभावी है, चौड़ाई विचलन -0 मिमी ~ -0.25 मिमी, निर्देशों का आदेश देते समय विशेष आवश्यकताएं।
