उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | SUMA |
प्रमाणन: | ISO SGS |
मॉडल संख्या: | एफबी24 |
न्यूनतम आदेश मात्रा: | 1 |
मूल्य: | USD80-USD120 PER PIECE |
पैकेजिंग विवरण: | कार्टन बॉक्स / लकड़ी का बक्सा |
प्रसव के समय: | 7-15 दिन |
भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |
आपूर्ति की क्षमता: | प्रति माह 1000 पीसी |
प्रोडक्ट का नाम: | कैम क्लच असर FB24 | असर समर्थित: | हां |
---|---|---|---|
सामग्री: | असर स्टील GCr15 | आकार: | 12*62*50mm |
टोक़ क्षमता: | 45Nm | गारंटी: | 1 वर्ष |
पैकेट: | कार्टन बॉक्स / लकड़ी का बक्सा | वज़न: | 0.9 किग्रा |
प्रसव के समय: | 5-7 दिन | ||
हाई लाइट: | 1 दिशात्मक बैकस्टॉप कैम क्लच,एफबी 24 बैकस्टॉप कैम क्लच,एफबी 24 फ्रीव्हील क्लच |

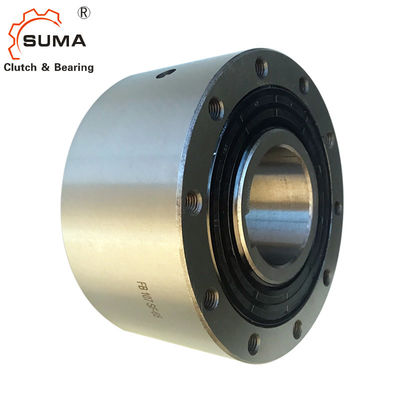

एफबी 24 1 डायरेक्शनल इंडेक्सिंग 50 एमएम स्प्रैग बैकस्टॉप कैम क्लच
विशेषताएँ
कम्पलीट फ़्रीव्हील्स FB बॉल बेयरिंग के साथ सीलबंद स्प्रेग फ़्रीव्हील हैं।उन्हें तेल से भरा और स्थापना के लिए तैयार किया जाता है। फ्रीव्हील एफबी का उपयोग इस प्रकार किया जाता है:
बैकस्टॉप
ओवररनिंग क्लच
इंडेक्सिंग फ्रीव्हील्स
मानक प्रकार के अलावा, चार अन्य प्रकार विस्तारित सेवा जीवन और अनुक्रमण सटीकता के लिए उपलब्ध हैं।
160,000 एनएम तक नाममात्र का टॉर्क। 300 मिमी तक का बोर।कई मानक बोर उपलब्ध हैं।
आयाम और क्षमता
फ़्री ईडब्ल्यूएच मछली का आकार |
स्व-परीक्षा पी.ई |
नोमो इनल टोरी कुए |
एम रिंग फ्रीव ऊँची एड़ी के जूते / मिनट-1 . चलता है |
कुल्हाड़ी रफ़्तार रिंग फ्रीव ऊँची एड़ी के जूते / मिनट-1 . चलता है |
स्व-परीक्षा पी.ई |
नोमो इनल टोरी कुए |
मैक्स।रफ़्तार रिंग फ्रीव ऊँची एड़ी के जूते / मिनट-1 . चलता है |
आउटर रिंग फ्रीव ऊँची एड़ी के जूते / मिनट-1 . चलता है |
स्व-परीक्षा पी.ई |
नोमो इनल टोरी कुए |
स्प्रैग उठाना- बंद पर इन एर रिंग स्पी एड मिनट-1 |
मैक्स।रफ़्तार रिंग फ्रीव ऊँची एड़ी के जूते / मिनट-1 . चलता है |
कहां टेर रिंग ड्रि वेस मिन-1 |
स्व-परीक्षा पी.ई |
नोमो इनल टोरी कुए |
स्प्रैग लिफ्ट बंद पर आउटर रिंग स्पीड मिन -1 |
मैक्स।रफ़्तार रिंग फ्रीव ऊँची एड़ी के जूते / मिनट-1 . चलता है |
भीतरी रिंग ड्राइव ईएस मिनट-1 |
स्व-परीक्षा पी.ई |
नोमो इनल टोरी कुए |
एफबी 24 | सीएफ़ | 45 | 4 800 | 5 500 | सीएफटी | 45 | 4 800 | 5 500 | सीएफपी | 19 | ||||||||||
एफबी 29 | सीएफ़ | 80 | 3 500 | 4 000 | सीएफटी | 80 | 3 500 | 4 000 | सीएफपी | 31 | ||||||||||
एफबी 37 | एस एफ | 200 | 2 500 | 2 600 | एसएफटी | 200 | 2 500 | 2 600 | सीजेड | 110 | 850 | 3 000 | 340 | एसएफपी | 120 | |||||
एफबी 44 | एस एफ | 320 | 1 900 | 2 200 | एसएफटी | 320 | 1 900 | 2 200 | डीएक्स | 130 | 860 | 1 900 | 344 | सीजेड | 180 | 800 | 2 600 | 320 | एसएफपी | 180 |
एफबी 57 | एस एफ | 630 | 1 400 | 1 750 | एसएफटी | 630 | 1 400 | 1 750 | डीएक्स | 460 | 750 | 1 400 | 300 | एलजेड | 430 | 1 400 | 2 100 | 560 | एसएफपी | 310 |
एफबी72 | एस एफ | 1 250 | 1 120 | 1 600 | एसएफटी | 1 250 | 1 120 | 1 600 | डीएक्स | 720 | 700 | 1 150 | 280 | एलजेड | 760 | 1 220 | 1 800 | 488 | एसएफपी | 630 |
एफबी82 | एस एफ | 1 800 | 1 025 | 1 450 | एसएफटी | 1 800 | 1 025 | 1 450 | डीएक्स | 1 000 | 670 | 1 050 | 268 | एसएफजेड | 1 700 | 1 450 | 1 600 | 580 | एसएफपी | 750 |
एफबी 107 | एस एफ | 2 500 | 880 | 1 250 | एसएफटी | 2 500 | 880 | 1 250 | डीएक्स | 1 500 | 610 | 900 | 244 | एसएफजेड | 2 500 | 1 300 | 1 350 | 520 | एसएफपी | 1 250 |
एफबी 127 | एस एफ | 5 000 | 800 | 1 150 | एसएफटी | 5 000 | 800 | 1 150 | एसएक्स | 3 400 | 380 | 800 | 152 | एसएफजेड | 5 000 | 1 200 | 1 200 | 480 | एसएफपी | 3 100 |
एफबी 140 | एस एफ | 10 000 | 750 | 1 100 | एसएफटी | 10 000 | 750 | 1 100 | एसएक्स | 7 500 | 320 | 750 | 128 | एसएफजेड | 10 000 | 950 | 1 150 | 380 | एसएफपी | 6 300 |
एफबी 200 | एस एफ | 20 000 | 630 | 900 | एसएफटी | 20 000 | 630 | 900 | एसएक्स | 23 000 | 240 | 630 | 96 | एसएफजेड | 20 000 | 680 | 900 | 272 | एसएफपी | 12 500 |
एफबी 270 | एस एफ | 40 000 | 510 | 750 | एसएफटी | 40 000 | 510 | 750 | यूएक्स | 40 000 | 210 | 510 | 84 | एसएफजेड | 37 500 | 600 | 750 | 240 | एसएफपी | 25 000 |
एफबी 340 | एस एफ | 80 000 | 460 | 630 | एसएफटी | 80 000 | 460 | 630 | ||||||||||||
एफबी 440 | एस एफ | 160 000 | 400 | 550 | एसएफटी | 160 000 | 400 | 550 |
अधिकतम पारगम्य टोक़ निर्दिष्ट नाममात्र टोक़ का 2 गुना है।चयन टोक़ के निर्धारण के लिए पृष्ठ 14 देखें।
फ्रीव्हील आकार | मिमी | मिमी | पकाऊ मानक मिमी |
लाल मिमी |
मिमी | अधिकतममिमी | डी मिमी | एफ मिमी |
जी** | हम्म | ली मिमी |
टी मिमी |
जेड** |
वज़न किलोग्राम |
||
एफबी24 | 12 | 14* | 14* | 62 | 1,0 | एम 5 | 8 | 50 | 51 | 3 | 0,9 | |||||
एफबी 29 | 15 | 17* | 17* | 68 | 1,0 | एम 5 | 8 | 52 | 56 | 3 | 1,1 | |||||
एफबी37 | 14 | 16 | 18 | 20 | 22* | 22* | 75 | 0,5 | एम 6 | 10 | 48 | 65 | 4 | 1,3 | ||
एफबी44 | 20 | 22 | 25* | 25* | 90 | 0,5 | एम 6 | 10 | 50 | 75 | 6 | 1,9 | ||||
एफबी57 | 25 | 28 | 30 | 32* | 32* | 100 | 0,5 | एम 8 | 12 | 65 | 88 | 6 | 2,8 | |||
एफबी72 | 35 | 38 | 40 | 42* | 42* | 125 | 1,0 | एम 8 | 12 | 74 | 108 | 12 | 5,0 | |||
एफबी82 | 35 | 40 | 45 | 50* | 50* | 135 | 2,0 | एम 10 | 16 | 75 | 115 | 12 | 5,8 | |||
एफबी107 | 50 | 55 | 60 | 65* | 65* | 170 | 2,5 | एम 10 | 16 | 90 | 150 | 10 | 11,0 | |||
एफबी127 | 50 | 60 | 70 | 75* | 75* | 200 | 3,0 | एम 12 | 18 | 112 | 180 | 12 | 19,0 | |||
एफबी140 | 65 | 75 | 80 | 90 | 95* | 250 | 5,0 | एम 16 | 25 | 150 | 225 | 12 | 42.0 | |||
एफबी200 | 110 | 120 | 120 | 300 | 5,0 | एम 16 | 25 | 160 | 270 | 16 | 62,0 | |||||
एफबी270 | 140 | 150 | 400 | 6,0 | एम 20 | 30 | 212 | 360 | 18 | 150,0 | ||||||
एफबी340 | 180 | 240 | 500 | 7,5 | एम 20 | 35 | 265 | 450 | 24 | 275,0 | ||||||
एफबी440 | 220 | 300 | 630 | 7,5 | एम 30 | 40 | 315 | 560 | 24 | 510,0 |
दीन 6885 के अनुसार की-वे, पृष्ठ 1 &सांड;कीवे चौड़ाई JS10 का सहिष्णुता।
* दीन 6885 के अनुसार की-वे, पेज 3 &सांड;कीवे चौड़ाई JS10 का सहिष्णुता।
** जेड = पिच सर्कल टी पर टैप किए गए छेद जी की संख्या।
बढ़ते और युग्मन
बढ़ते
ग्राहक अटैचमेंट वाला हिस्सा बाहरी-नाल व्यास डी पर है और फिर चेहरे पर बोल्ट किया गया है। शाफ्ट की सहनशीलता आईएसओ एच 6 या जे 6 होनी चाहिए और अटैचमेंट भाग के पायलट व्यास डी की सहनशीलता आईएसओ एच 7 या जे 7 होनी चाहिए।
आदेश देने के लिए उदाहरण
फ्रीव्हील आकार FB 72, स्प्रैग लिफ्ट-ऑफ Z और 38 मिमी बोर के साथ टाइप करें: •एफबी 72 एलजेड, डी = 38 मिमी
फ़्रीव्हील आकार FB 340 और FB440 का ऑर्डर करते समय, कृपया X दिशा में देखे जाने पर आंतरिक रिंग की फ़्रीव्हीलिंग दिशा भी निर्दिष्ट करें: •वामावर्त मुक्त या &सांड;दक्षिणावर्त मुक्त
