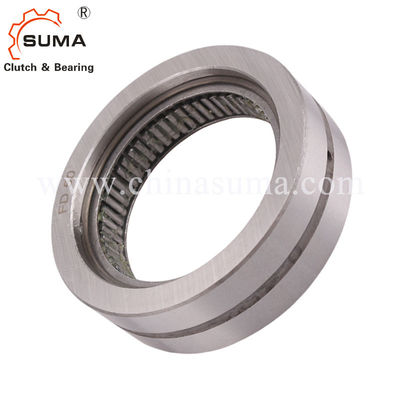

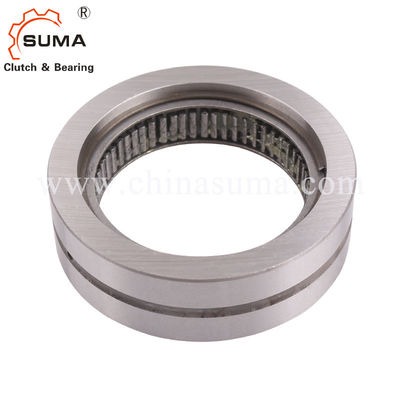

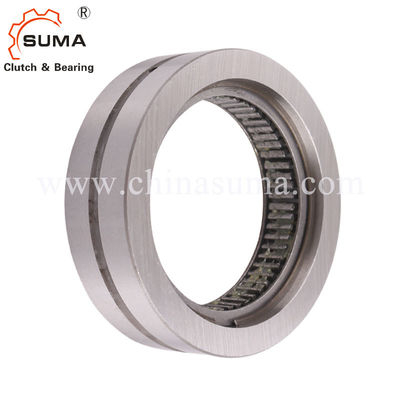

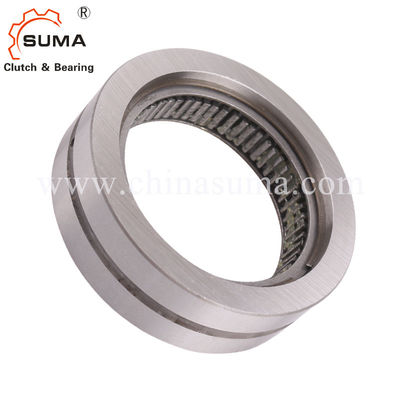

FD12 1 डायरेक्शनल बैकस्टॉप फ्रीव्हील स्प्रैग टाइप क्लच
विशेषताएँ
आंतरिक फ़्रीव्हील्स FD एक आंतरिक रिंग के बिना स्प्रैग फ़्रीव्हील हैं।ग्राहक के कठोर और ग्राउंड शाफ्ट को आंतरिक ट्रैक के रूप में उपयोग किया जाता है।
फ़्रीव्हील्स FD का उपयोग इस प्रकार किया जाता है:
बैकस्टॉप
ओवररनिंग क्लच इंडेक्सिंग फ्रीव्हील्स
बढ़ी हुई सेवा जीवन और अनुक्रमण सटीकता के लिए पी-पीस के साथ मानक प्रकार और प्रकार में असर समर्थन नहीं होता है।मानक प्रकार के मामले में, हर दूसरे स्प्रैग को एक बेलनाकार रोलर से बदल दिया गया है;यह फ्रीव्हील रेडियल बलों को स्वीकार कर सकता है।
2400 एनएम तक का नॉमिनल टॉर्क।टॉर्क को बाहरी रिंग पर प्रेस फिट द्वारा प्रेषित किया जाता है।
आयाम और क्षमता
नि: शुल्क पहिये का आकार |
प्रकार |
नोमो इनल टोरी कुए |
मैक्स। रफ़्तार रिंग फ्रीव ऊँची एड़ी के जूते / मिनट-1 . चलता है |
आउटर रिंग फ्रीव ऊँची एड़ी के जूते / मिनट-1 . चलता है |
प्रकार |
नोमो इनल टो कुए |
मैक्स। रफ़्तार रिंग फ्रीव ऊँची एड़ी के जूते / रन मिनट-1 |
आउटर अँगूठी फ्रीव ऊँची एड़ी के जूते / रन मिनट-1 |
सहनशीलता सहयोग सी |
भार की रेटिंग |
प्रकार |
नोमो इनल टो कुए |
जे मिमी |
बी मिमी |
डी मिमी |
क मिमी |
वी घ |
FD12 | सीएफ़एच | 1 1 | 4 225 | 4 250 | सीएफआर | 6 | 4 225 | 4 250 | 7 600 | 4 200 | सीएफपी | 5 | 12 | 16 | 34 | 45 | 0,1 |
FD15 | सीएफएच | 16 | 3 875 | 3 925 | सीएफआर | 8 | 3 875 | 3 925 | 7 800 | 4 200 | सीएफपी | 7 | 15 | 20 | 37 | 50 | 0,1 |
FD20 | सीएफएच | 28 | 3 375 | 3 450 | सीएफआर | 14 | 3 375 | 3 450 | 8 320 | 4 200 | सीएफपी | 12 | 20 | 20 | 42 | 55 | 0,1 |
FD25 | सीएफएच | 48 | 2 900 | 3 050 | सीएफआर | 24 | 2 900 | 3 050 | 10 700 | 5 600 | सीएफपी | 21 | 25 | 20 | 47 | 60 | 0,1 |
FD30 | सीएफएच | 75 | 2 525 | 2 675 | सीएफआर | 36 | 2 525 | 2 675 | 12 900 | 7 000 | सीएफपी | 32 | 30 | 20 | 52 | 65 | 0,1 |
FD40 | सीएफएच | 160 | 1 900 | 2 150 | सीएफआर | 71 | 1 900 | 2 150 | 15 000 | 8 400 | सीएफपी | 71 | 40 | 22 | 62 | 80 | 0,1 |
FD50 | सीएफएच | 260 | 1 475 | 1 775 | सीएफआर | 120 | 1 475 | 1 775 | 18 400 | 11300 | सीएफपी | 120 | 50 | 22 | 72 | 95 | 0,2 |
FD65 | सीएफएच | 430 | 1 200 | 1 550 | सीएफआर | 200 | 1 200 | 1 550 | 21 400 | 14100 | सीएफपी | 210 | 65 | 25 | 90 | 120 | 0,3 |
FD80 | सीएफएच | 650 | 950 | 1 350 | सीएफआर | 300 | 950 | 1 350 | 23 800 | 17800 | सीएफपी | 320 | 80 | 25 | 110 | 140 | 0,6 |
FD105 | सीएफएच | 2400 | 800 | 1 175 | सीएफआर | 1100 | 800 | 1 175 | 48 600 | 45000 | सीएफपी | 1200 | 105 | 35 | 130 | 165 | 0,7 |
अधिकतम पारगम्य टोक़ निर्दिष्ट नाममात्र टोक़ का 2 गुना है।चयन टोक़ के निर्धारण के लिए पृष्ठ 14 देखें।
ऊपर सूचीबद्ध अधिकतम गति मान स्थापना शर्तों पर लागू होते हैं क्योंकि वे पूर्ण फ़्रीव्हील के लिए दिए गए हैं।यदि वास्तविक स्थापना की स्थिति ज्ञात है, तो उच्च गति की अनुमति दी जा सकती है
निश्चित परिस्थितियों के अंतर्गत।
बढ़ते और युग्मन
आवेदन उदाहरण
एपी एकेजिंग वितरण इकाई में परिवहन रोलर्स के ड्राइव में ओवररनिंग सी लच के रूप में असर समर्थन के साथ मानक प्रकार के दो आंतरिक फ्रीव्हील एफडी 40 सीएफआर।सामान्य संचालन में, परिवहन रोलर्स फ्रीव्हील के माध्यम से संचालित होते हैं जो ड्राइविंग ऑपरेशन में काम कर रहे हैं।निकासी स्टेशन पर, आने वाले पैकेज आसानी से फिसल सकते हैं क्योंकि ड्राइव फ़्रीव्हील (फ़्रीव्हीलिंग ऑपरेशन) से आगे निकल जाती है।
बढ़ते
आंतरिक फ़्रीव्हील FD प्रकार के मानक और P-पीस के साथ बिना असर वाले होते हैं।ग्राहक द्वारा आंतरिक और बाहरी रिंग का सांद्रिक संरेखण प्रदान किया जाना चाहिए।अनुमेय रन आउट (टीआईआर) अवश्य देखा जाना चाहिए।टॉर्क को बाहरी रिंग पर प्रेस फिट द्वारा प्रेषित किया जाता है।तालिका में निर्दिष्ट टॉर्क को संचारित करने के लिए, बाहरी रिंग को बाहरी व्यास K के साथ एक आवास में समायोजित किया जाना चाहिए। आवास न्यूनतम गुणवत्ता वाले GG-20 में स्टील या ग्रे कास्ट आयरन से बना है।अन्य आवास सामग्री या छोटे बाहरी व्यास का उपयोग करते समय, हम आपसे ट्रांसमिसिबल टॉर्क के संबंध में हमसे संपर्क करने का आग्रह करते हैं।हाउसिंग बोर D की सहनशीलता ISO P6 होनी चाहिए।कृपया स्प्रैग ट्रैक (शाफ्ट) के संबंध में पृष्ठ 118 पर तकनीकी बिंदुओं पर ध्यान दें।फ्रीव्हील का अनुमेय ऑपरेटिंग तापमान - 40 डिग्री सेल्सियस से 80 डिग्री सेल्सियस है।
स्नेहन
निर्दिष्ट गुणवत्ता का तेल स्नेहन प्रदान किया जाना चाहिए।
आदेश देने के लिए उदाहरण
फ़्रीव्हील आकार FD 12, मानक प्रकार: &सांड;एफडी 12 सीएफएच
