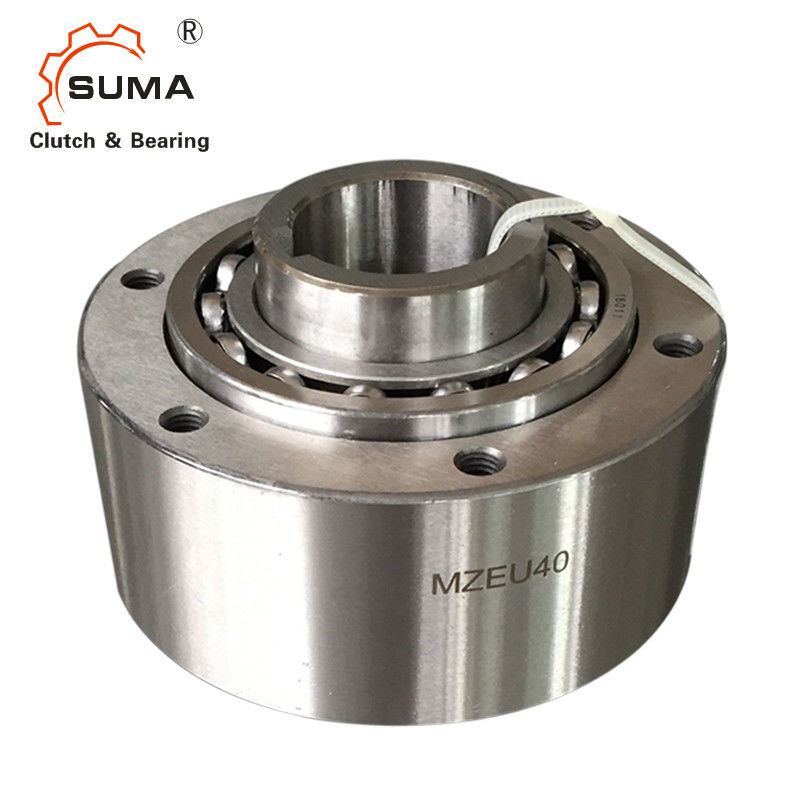

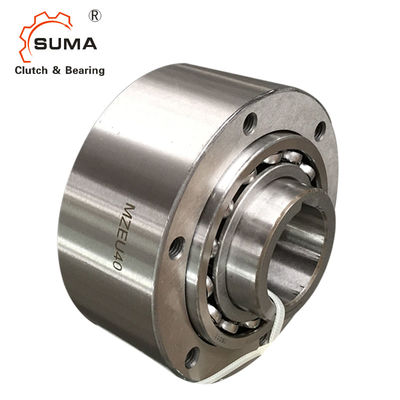

MZEU H7 टॉलरेंस GCr15 735 Nm स्टील रोलर बियरिंग्स
1. मॉडल नं.MZEU12 से MZEU80 प्री-ग्रीस्ड हैं और इन्हें किसी स्नेहन की आवश्यकता नहीं है।परिचालन तापमान सीमा 40 डिग्री सेल्सियस से +40 डिग्री सेल्सियस है।मॉडल नं.MZEU90 से MZEU150 को तेल स्नेहन की आवश्यकता होती है।
2. मॉडल नं.MZEU12 से MZEU80 sprockets और अन्य टोक़ संचारण कारकों का उपयोग मानक निकला हुआ किनारा के साथ किया जा सकता है।स्थापना उदाहरण 1 का संदर्भ लें।
3. हम अनुशंसा करते हैं कि h7 की शाफ्ट सहिष्णुता, और ISO R773 (DIN 6885.1) की-वे मानक है।
4. हम स्प्रोकेट और अन्य भागों के लिए E H7 की सहनशीलता की सलाह देते हैं।
5. बाहरी दौड़ के दोनों सिरों की सतह और निकला हुआ किनारा, स्प्रोकेट और अन्य भागों की संपर्क सतहों को साफ करें।
6. मॉडल नं. के लिएMZEU90 से MZEU150, दोनों सिरों पर बाहरी दौड़ की सतह पर सील चिपकने वाला लागू करें।
7. रोटेशन की दिशा की जाँच करें।
आयाम और क्षमता
आदर्श |
टॉर्कः क्षमता |
मैक्स।घोषणाओं |
खींचें टॉर्कः |
जनम का आकार |
कीवे |
ए |
बी |
सी |
डी |
इ |
एफ |
जी |
एचजे |
क |
ली |
वज़न |
|
| एनएम | आर/मिनट | आर/मिनट | एनएम | एच7 | आंतरिक प्रतिस्पर्धा | h7 | पीसीडी | सी | (किलोग्राम) | ||||||||
| एमजेईयू 12 (के) | 60 | 2,000 | 1,000 | 0.20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05.5 | - | 0.8 | 0.5 |
| एमजेईयू 15 (के) | 100 | 1,800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - एम5 | 8 | 0.8 | 0.8 |
| एमजेईयू 20 (के) | 245 | 1,600 | 700 | 0.29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - एम5 | 8 | 0.8 | 1.2 |
| एमजेईयू 25 (के) | 425 | 1,600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - एम6 | 10 | 0.8 | 1.8 |
| एमजेईयू 30 (के) | 735 | 1,500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1.0 | 2.6 |
| एमजेईयू 35 (के) | 1,015 | 1,400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1.0 | 3.2 |
| एमजेईयू 40 (के) | 1,350 | 1,400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1.3 | 4.8 |
| एमजेईयू 45 (के) | 1,620 | 1,400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - एम8 | 14 | 1.3 | 6.2 |
| एमजेईयू 50 (के) | 2,070 | 1,300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - एम8 | 14 | 1.3 | 8.2 |
| एमजेईयू 55 (के) | 2,400 | 1,300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - एम 10 | 16 | 1.5 | 9.5 |
| एमजेईयू 60 (के) | 2,950 | 1,200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - एम 10 | 16 | 1.5 | 12.3 |
| एमजेईयू 70 (के) | 4,210 | 1,100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - एम 10 | 16 | 1.8 | 18.1 |
| एमजेईयू 80 (के) | 5,170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - एम 10 | 16 | 1.8 | 23.1 |
| एमजेईयू 90 (के) | 12,000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - एम12 | 20 | 2.0 | 28.1 |
| MZEU100 (के) | 17,600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - एम16 | 24 | 2.0 | 46.3 |
| MZEU130 (कश्मीर) | 24,500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - एम16 | 24 | 2.5 | 70.2 |
| MZEU150 (के) | 33,800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - एम20 | 32 | 2.5 | 146.3 |
बढ़ते और युग्मन
क्लच में मानक फ्लैंगेस, स्प्रोकेट और अन्य उपकरण स्थापित करते समय उन्हें बीयरिंग के चारों ओर फिट करें और बोल्ट को बाहरी दौड़ के दोनों सिरों में पेंच करें।
निकला हुआ किनारा और स्प्रोकेट दोनों को विपरीत दिशा में स्थापित करके, रोटेशन की दिशा को बदला जा सकता है।
शाफ्ट पर क्लच लगाते समय, आंतरिक दौड़ पर दबाव डालें लेकिन बाहरी दौड़ पर कभी नहीं।
उच्च गति अनुक्रमण अनुप्रयोगों (50 c/m से अधिक) के लिए एक मजबूत स्प्रिंग प्रकार की अनुशंसा की जाती है।
प्रतिरूप संख्या।
क्यू आंतरिक दौड़
डब्ल्यू बाहरी दौड़
ई कैम
आर वसंत
टी असर
वाई साइड प्लेट
MZEU K
कोई निशान नहीं: बाहरी दौड़ पर कोई कुंजी मार्ग नहीं।
के: बाहरी दौड़ पर कीवे।
