| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | BWX13143A |

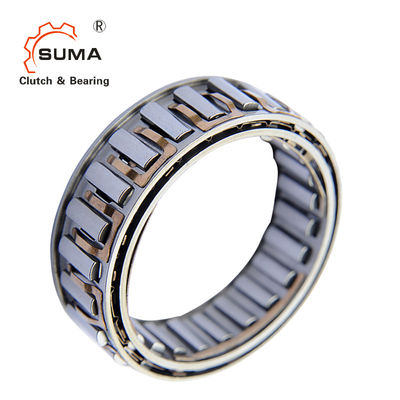

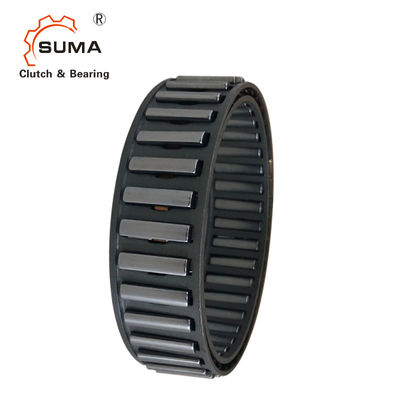

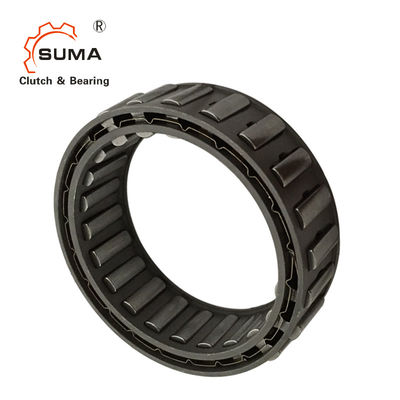

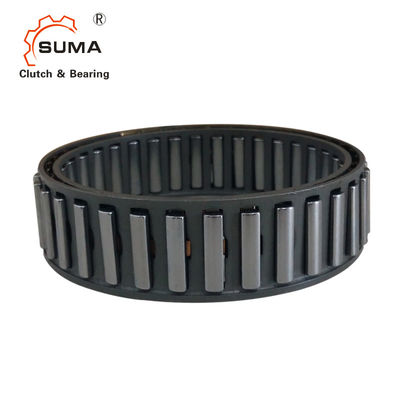

BWX13143A वन वे स्प्रैग 120Nm ओवररनिंग क्लच कैम
विशेषताएँ
केज फ़्रीव्हील्स BWX स्प्रैग फ़्रीव्हील हैं जिन्हें ग्राहक द्वारा आपूर्ति किए गए आंतरिक और बाहरी रिंगों के बीच स्थापित किया जाना है।
फ़्रीव्हील्स BWX का उपयोग इस प्रकार किया जाता है:
बैकस्टॉप
ओवररनिंग क्लच
इंडेक्सिंग फ्रीव्हील्स
4 900 एनएम तक का नॉमिनल टॉर्क।
छूटना
जब बाहरी वलय घूम रहा होता है तो केन्द्रापसारक बल आंतरिक दौड़ से स्प्रैग को ऊपर उठाने का कारण बनता है।यह फ्रीव्हीलिंग ऑपरेशन के दौरान पहनने को कम करता है।
मनोहन
जब बाहरी रिंग घूम रही होती है तो अपकेंद्री बल स्प्रैग को आंतरिक रिंग के विरुद्ध दबाता है।यह टोक़ लागू होने पर तुरंत संलग्न होने के लिए स्प्रैग की क्षमता को बढ़ाता है।
आयाम और क्षमता
| फ्रीव्हील आकार | नाममात्र टी orque एम.एन. एनएम |
जे +0,008 -0,005 मिमी |
डी ±0,013 मिमी |
बी मिमी |
क मिमी |
स्प्रैग मात्रा | स्ट्रिप्स खींचें मात्रा |
ब्रेक क्लिप मात्रा |
वज़न किलोग्राम |
| बीडब्ल्यूएक्स133590ए | 63 | 22,225 | 38,887 | 10,0 | 44,0 | 12 | 0,03 | ||
| BWX13143A | 120 | 27,767 | 44,425 | 13,5 | 51,0 | 14 | 0,06 | ||
| बीडब्ल्यूएक्स133392 | 280 | 38,092 | 54,750 | 16,0 | 71,0 | 18 | 0,09 | ||
| बीडब्ल्यूएक्स1310145 | 180 | 41,275 | 57,937 | 13,5 | 74,2 | 14 | 3 | 0,07 | |
| बीडब्ल्यूएक्स132909ए | 360 | 44,450 | 61,112 | 16,0 | 78,5 | 20 | 2 | 3 | 0,10 |
| बीडब्ल्यूएक्स133339 | 310 | 49,721 | 66,383 | 13,5 | 85,0 | 22 | 2 | 4 | 0,09 |
| बीडब्ल्यूएक्स1310003 | 310 | 49,721 | 66,383 | 13,5 | 85,0 | 22 | 4 | 0,09 | |
| बीडब्ल्यूएक्स137222 | 570 | 49,721 | 66,383 | 19,0 | 85,0 | 22 | 0,12 | ||
| बीडब्ल्यूएक्स1310445 | 400 | 54,765 | 71,427 | 13,5 | 91,7 | 24 | 0,09 | ||
| बीडब्ल्यूएक्स1310172 | 540 | 54,765 | 71,427 | 16,0 | 91,7 | 24 | 0,12 | ||
| बीडब्ल्यूएक्स1310226 | 520 | 54,765 | 71,427 | 16,0 | 91,7 | 24 | 2 | 4 | 0,12 |
| बीडब्ल्यूएक्स136709 | 770 | 54,765 | 71,427 | 21,0 | 91,7 | 24 | 3 | 10 | 0,16 |
| बीडब्ल्यूएक्स1310147 | 1 000 | 54,765 | 71,427 | 25,4 | 91,7 | 24 | 3 | 8 | 0,20 |
| बीडब्ल्यूएक्स136324 | 600 | 57,760 | 74,427 | 19,0 | 95,0 | 26 | 0,14 | ||
| बीडब्ल्यूएक्स1310080 | 670 | 72,217 | 88,882 | 13,5 | 115,0 | 30 | 4 | 0,12 | |
| बीडब्ल्यूएक्स13168 | 1 300 | 72,217 | 88,882 | 21,0 | 115,0 | 30 | 0,20 | ||
| बीडब्ल्यूएक्स134012 | 1 300 | 72,217 | 88,882 | 21,0 | 115,0 | 30 | 4 | 10 | 0,20 |
| बीडब्ल्यूएक्स137322 | 2 000 | 79,6982 | 96,363 | 25,4 | 124,0 | 34 | 5 | 12 | 0,28 |
| BWX138316 | 2 960 | 83,5972 | 102,596 | 25,4 | 131,6 | 34 | 5 | 12 | 0,30 |
| BWX13261A1 | 1 600 | 103,2312 | 119,893 | 16,0 | 154,0 | 40 | 6 | 10 | 0,19 |
| बीडब्ल्यूएक्स13236 | 1 700 | 117,3912 | 136,391 | 16,0 | 175,3 | 30 | 5 | 6 | 0,25 |
| बीडब्ल्यूएक्स133403बी | 4 900 | 123,8812 | 142,880 | 25,4 | 188,0 | 44 | 1 1 | 0,46 |
1 इस फ़्रीव्हील साइज़ के साथ आंतरिक पिंजरे का केंद्रित निकला हुआ किनारा दाईं ओर है!
2 आंतरिक रिंग रेस व्यास की सहनशीलता को ±0,013 मिमी तक बढ़ाया जा सकता है!
सैद्धांतिक नाममात्र टोक़ केवल आंतरिक और बाहरी रिंग के बीच आदर्श सांद्रता के लिए लागू होता है।
अधिकतम पारगम्य टोक़ निर्दिष्ट नाममात्र टोक़ का 2 गुना है।चयन टोक़ के निर्धारण के लिए पृष्ठ 14 देखें।
बढ़ते उदाहरण
केज फ़्रीव्हील्स का पार्श्व मार्गदर्शन या तो बाहरी रिंग पर एक कंधे से या बाहरी रिंग में लगे गार्ड रिंग या गार्ड डिस्क द्वारा प्रभावित किया जा सकता है।आयाम „B“ से अधिक, कोई अंडरकट, अवकाश, कंधे या कक्ष, या कोई भी विलक्षणता नहीं होनी चाहिए।असेंबली में आसानी के लिए हम अनुशंसा करते हैं कि आंतरिक और बाहरी दौड़ को 3 मिमी की लेग के लिए 15 डिग्री के कोण पर चम्फर किया जाए।
आदेश देने के लिए उदाहरण
आदेश देने के लिए उदाहरण
फ्रीव्हील आकार BWX 13143A, मानक प्रकार:
&सांड;बीडब्ल्यूएक्स 13143ए
चित्रों
स्ट्रिप्स खींचें
स्प्रैग और आंतरिक दौड़ के बीच फ्रीव्हीलिंग ऑपरेशन के दौरान पहनने को कम करने के लिए, पहनने के लिए प्रतिरोधी बेरिलियम कॉपर मिश्र धातु से बने ड्रैग स्ट्रिप्स को आंतरिक पिंजरे से जोड़ा जाता है।इसके परिणामस्वरूप आंतरिक पिंजरे और आंतरिक दौड़ के बीच घर्षण बढ़ जाता है।यह फ्रीव्हीलिंग ऑपरेशन के दौरान व्यक्तिगत स्प्रैग सक्रियण का प्रतिकार करता है, जिससे आंतरिक दौड़ पर स्प्रेग दबाव बहुत कम हो जाता है।
ब्रेक क्लिप
कुछ फ़्रीव्हील आकार बाहरी पिंजरे पर लगे ब्रेक क्लिप के साथ उपलब्ध हैं ताकि केज फ़्रीव्हील डु-रिंग के स्वचालित रोटेशन को तेजी से त्वरण और बाहरी रिंग की मंदी को रोका जा सके (उदाहरण के लिए फ्रीव्हील को अनुक्रमित करने में)।
