| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | AL30 कीड2 |

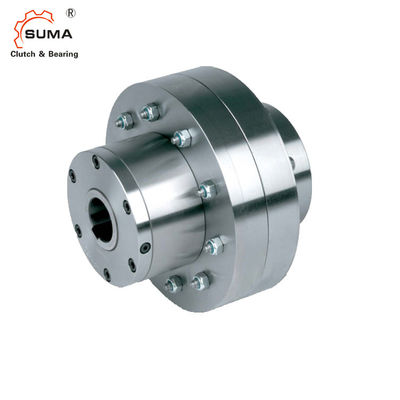

KEED2 फ्रीव्हील स्व-निहित ओवररनिंग क्लच असर
विशेषताएँ
टाइप AL..KEED2 दो 160.. सीरीज बियरिंग्स का उपयोग करते हुए एक रोलर टाइप फ्रीव्हील, सेल्फ-निहित, सील और बेयरिंग सपोर्टेड है।यूनिट को चिकनाईयुक्त तेल दिया जाता है।
जैसा कि ऊपर दिखाया गया है, इस संयोजन का उपयोग ओवररनिंग क्लच के रूप में किया जाता है।इस डिज़ाइन में, एक मानक AL फ़्रीव्हील इन-लाइन माउंटिंग के लिए एक लचीली कपलिंग से जुड़ा है।
KEE प्रकार एक उच्च प्रदर्शन युग्मन है जिसका उपयोग टॉर्सनल कंपन को नम करने और अतिरिक्त असर भार के बिना मिसलिग्न्मेंट को स्वीकार करने के लिए किया जाता है।यूनिट को बंद करने के लिए D2 कवर का उपयोग किया जाता है।यह तेल भरने, नाली और स्तर के लिए दो स्क्रू से लैस है।हम अनुशंसा करते हैं कि इकाई को असेंबल किया जाए।
कृपया D2 निकला हुआ किनारा से देखे गए रोटेशन की आंतरिक दौड़ दिशा निर्दिष्ट करें।कपलिंग चयन की जांच के लिए निर्माता की सूची देखें।
तकनीकी डेटा
| प्रोडक्ट का नाम | ओवररनिंग क्लच बेयरिंग |
| आदर्श | AL30 कीड2 |
| सामग्री | जीसीआर15 |
| भीतरी व्यास | 30 मिमी |
| बहरी घेरा | 100 मिमी |
| आंतरिक दौड़ अतिप्रवाह गति | 4100r/मिनट |
| बाहरी दौड़ से आगे निकलने की गति | 1300r/मिनट |
| वज़न | 11 किलो |
| टोक़ क्षमता | 500Nm |
| आवेदन पत्र | रेड्यूसर, प्रिंटर मशीन, टेक्सटाइल मशीन, बेल्ट कन्वेयर, नमक उद्योग |
| पैकेट | लकड़ी के बक्से, ट्यूब, चरखी, आदि |
| भुगतान की शर्तें | टीटी.एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल |
आयाम और क्षमता
| प्रकार | आकार |
|
|
ओवररनिंग गति |
|
वज़न | |||||
| अल..कीड2 | डीएच7 | केईई | टीकेएन | निमैक्स1) | namax2) | डीकेएच7 | डी | एल1 | डी6 | एल6 | |
| [मिमी] | [एनएम] | [मिनट-1] | [मिनट-1] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [किलोग्राम] | ||
| 12 | 2 | 55 | 2500 | 6000 | 12...25 | 62 | 42 | 97 | 35 | 3 | |
| 15 | 3 | 122 | 1900 | 6000 | 16...30 | 68 | 52 | 112 | 40 | 4.4 | |
| 20 | 3 | 122 | 1600 | 5600 | 16...30 | 75 | 57 | 112 | 40 | 4.6 | |
| 25 | 4 | 288 | 1400 | 4500 | 20...40 | 90 | 60 | 130 | 50 | 6.4 | |
| 30 | 5 | 500 | 1300 | 4100 | 20...50 | 100 | 68 | 160 | 60 | 1 1 | |
| 35 | 6 | 725 | 1100 | 3800 | 25...65 | 110 | 74 | 190 | 75 | 17 | |
| 40 | 6 | 1025 | 950 | 3400 | 25...65 | 125 | 86 | 190 | 75 | 19 | |
| 45 | 6 | 1050 | 900 | 3200 | 25...65 | 130 | 86 | 190 | 75 | 19 | |
| 50 | 7 | 1750 | 850 | 2800 | 30...75 | 150 | 92 | 225 | 90 | 31 | |
| 55 | 8 | 2625 | 720 | 2650 | 35...90 | 160 | 104 | 270 | 100 | 47 | |
| 60 | 8 | 2750 | 680 | 2450 | 35...90 | 170 | 114 | 270 | 100 | 49 | |
| 70 | 10 | 5750 | 580 | 2150 | 45...110 | 190 | 134 | 340 | 140 | 90 | |
| 80 | 1 1 | 8500 | 480 | 1900 | 55...125 | 210 | 144 | 380 | 160 | 107 | |
| 90 | 12 | 13750 | 380 | 1700 | 65...140 | 230 | 158 | 440 | 180 | 170 | |
| 100 | 14 | 20000 | 350 | 1450 | 75...160 | 270 | 182 | 500 | 200 | 230 | |
| 120 | 16 | 30000 | 250 | 1250 | 85...180 | 310 | 202 | 560 | 220 | 330 | |
| 150 | 18 | 43750 | 180 | 980 | 95...200 | 400 | 246 | 640 | 250 | 500 | |
| 200 | 22 | 97500 | 120 | 750 | 125...250 | 520 | 326 | 880 | 320 | 965 | |
| 250 | 28 | 250000 | 100 | 620 | 160...320 | 610 | 396 | 1160 | 400 | 1725 | |
| एएलएम..कीड2 | 25 | 4 | 288 | 1100 | 2800 | 20...40 | 90 | 60 | 130 | 50 | 6.4 |
| 30 | 5 | 588 | 1000 | 2500 | 20...50 | 100 | 68 | 160 | 60 | 1 1 | |
| 35 | 6 | 838 | 900 | 2400 | 25...65 | 110 | 74 | 190 | 75 | 17 | |
टिप्पणी
1) आंतरिक दौड़ से आगे निकल जाना
2) बाहरी दौड़ से आगे निकल जाना
दीन 6885.1 . का मुख्य मार्ग
आदेश देते समय, कृपया बोर &ओस्लैश निर्दिष्ट करें;डीके और दिशा
तीर से देखा गया घुमाव „A“: „R“आंतरिक दौड़ में आगे निकल गया
दक्षिणावर्त दिशा, „L“भीतर की दौड़ काउंटर में आगे निकल जाती है-
घड़ी की दिशा में
»बढ़ते और रखरखाव के निर्देशों का संदर्भ लें
बढ़ते युग्मन
