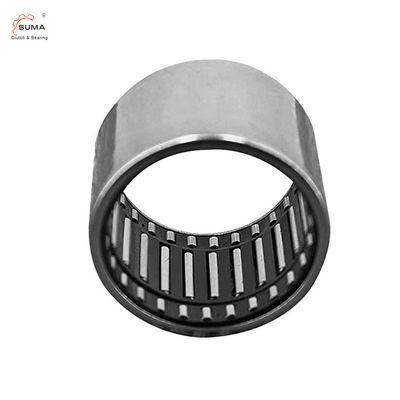

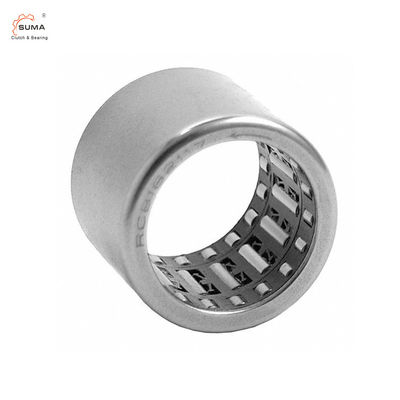

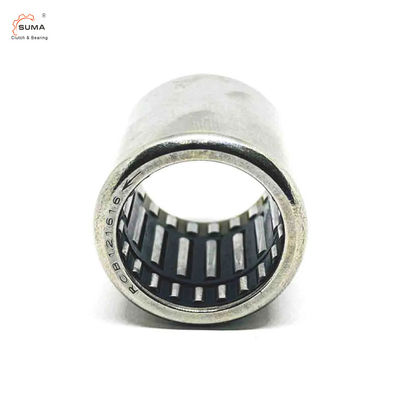

RCB061014 एक तरह से सुई रोलर असर
तकनीकी डेटा
मद: आरसी आरसीबी वन वे सुई रोलर बियरिंग्स
सामग्री: GCr15 / ST14 / स्टेनलेस स्टील
आंतरिक बोर रेंज: 6.35-25.4 मिमी
बाहरी बोर रेंज: 11.112-33.338mm
ऊंचाई सीमा: 12.7-26.99mm
टॉर्क रेंज: 1.9-45Nm
पैकेज: रोल पैक + कार्टन बॉक्स
आयाम और क्षमता
एफसी, एफसीबी | आरसी, आरसीबी | ||||||||||
असर | मास लगभग |
मैं पद |
असर पदनाम | मास लगभग |
मैं पद |
||||||
परिवार कल्याण | डी | सी | टॉर्ग्यू मा | परिवार कल्याण | डी | सी | टॉर्ग्यू मा | ||||
जी | मिमी | एनएम | जी | मिमी | एनएम | ||||||
FC4K | 1 | 4 | 8 | 6 | 0.34 | आरसी040708 | 3.5 | 6.35 | 11.112 | 12.7 | 1.9 |
एफसी6 | 3 | 6 | 10 | 12 | 1.76 | आरसी040708-एफएस | 3.5 | 6.35 | 11.112 | 12.7 | 1.9 |
FC6K | 3 | 6 | 10 | 12 | 1.76 | RC061008 | 4.7 | 9.525 | 15.875 | 12.7 | 4.83 |
FC8 | 4 | 8 | 14 | 12 | 5.3 | आरसी061008-एफसी | 4.7 | 9.525 | 15.875 | 12.7 | 4.83 |
FCL8K | 3.5 | 8 | 12 | 12 | 5 | RC081208 | 9.2 | 12.7 | 19.05 | 12.7 | 7.9 |
FC10 | 4.8 | 10 | 16 | 12 | 6 | RC081208-FS | 9.2 | 12.7 | 19.05 | 12.7 | 7.9 |
FCL10K | 4 | 10 | 14 | 12 | 5.3 | आरसी101410 | 14.5 | 15.875 | 22.225 | 15.88 | 15.4 |
एफसी12 | 1 1 | 12 | 18 | 16 | 12.2 | आरसी101410-एफसी | 14.5 | 15.875 | 22.225 | 15.88 | 15.4 |
FC14K | 13 | 14 | 20 | 16 | 17.3 | आरसी121610 | 17 | 19.05 | 25.4 | 15.88 | 20.9 |
एफसी16 | 14 | 16 | 22 | 16 | 20.5 | RC121610-FS | 17 | 19.05 | 25.4 | 15.88 | 20.9 |
एफसी20 | 17 | 20 | 26 | 16 | 28.5 | आरसी162110 | 16.2 | 25.4 | 33.338 | 15.88 | 45 |
एफसी25 | 30 | 25 | 32 | 20 | 66 | आरसी162110-एफसी | 16.2 | 25.4 | 33.338 | 15.88 | 45 |
एफसी30 | 36 | 30 | 37 | 20 | 90 | आरसीबी061014 | 12 | 9.525 | 15.875 | 22.22 | 4.83 |
एफसी35 | 40 | 35 | 42 | 20 | 121 | आरसीबी061014-एफएस | 12 | 9.525 | 15.875 | 22.22 | 4.83 |
एफसीबी8 | 10 | 14 | 14 | 20 | 5 | आरसीबी081214 | 16 | 12.7 | 19.05 | 22.22 | 7.9 |
एफसीबी10 | 15 | 16 | 16 | 20 | 10 | आरसीबी081214-एफसी | 16 | 12.7 | 19.05 | 22.22 | 7.9 |
एफसीबी12 | 18 | 18 | 18 | 26 | 12.2 | आरसीबी101416 | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
एफसीबी16 | 22 | 22 | 22 | 26 | 20.5 | आरसीबी101416-एफएस | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
एफसीबी20 | 27 | 26 | 26 | 26 | 28.5 | आरसीबी121616 | 26.5 | 19.05 | 25.4 | 25.4 | 20.9 |
एफसीबी25 | 44 | 32 | 32 | 30 | 66 | आरसीबी121616-एफसी | 26.5 | 19.05 | 25.4 | 25.4 | 20.9 |
एफसीबी30 | 51 | 37 | 37 | 30 | 90 | आरसीबी162117 | 44.8 | 25.4 | 33.338 | 26.99 | 45 |
एफसीबी35 | 58 | 42 | 42 | 30 | 121 | आरसीबी162117-एफएस | 44.8 | 25.4 | 33.338 | 26.99 | 45 |
यहआरसीबीतैयार कप एक तरफ सुई रोलर बीयरिंग और प्लास्टिक क्लच पिंजरे के साथ असर असेंबली शाफ्ट और आवास के बीच टोक़ को एक दिशा में प्रसारित करता है और विपरीत दिशा में मुक्त ओवररन की अनुमति देता है।
इसमें रेडियल भार का समर्थन करने के लिए क्लच के प्रत्येक छोर पर एक रोलर बेयरिंग है, और एक खींचा हुआ कप बाहरी स्टील शेल है जो प्रतिबंधित स्थानों में उपयोग के लिए एक छोटा क्रॉस-सेक्शन प्रदान करता है।
बाहरी आवरण क्लच और बेयरिंग रोलर्स के लिए एक रेसवे के रूप में कार्य करता है, और क्लच में 200 डिग्री F (90 डिग्री C) तक के तापमान पर ऑपरेशन के लिए इंटीग्रल लीफ स्प्रिंग्स के साथ एक एसिटाइल रेजिन पॉलीमर केज होता है।
रोलर्स गर्मी सहनशीलता और स्थायित्व के लिए कठोर, उच्च कार्बन क्रोमियम स्टील से बने होते हैं, और असेंबली लिथियम साबुन ग्रीस के साथ पैक की जाती है।
यह तैयार कप सुई रोलर क्लच और असर विधानसभा का उपयोग विभिन्न अनुप्रयोगों में किया जाता है, जैसे कि एथलेटिक उपकरण, पेपर टॉवल डिस्पेंसर, कार्यालय मशीन और उपकरण, अन्य।
