| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | सीएफ-1/2-एन-एसबी |

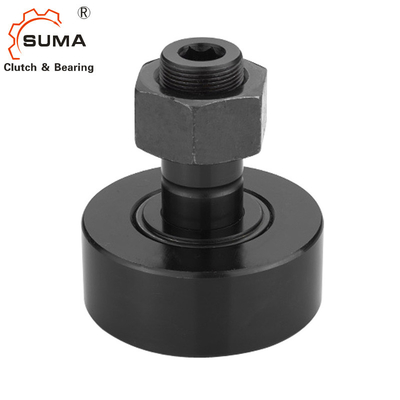

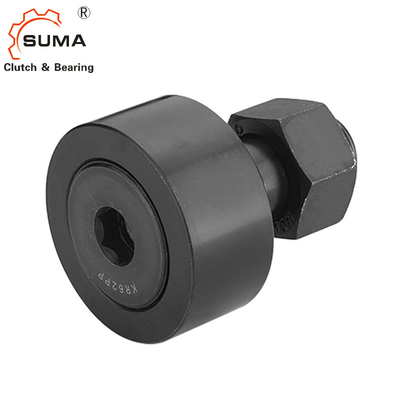

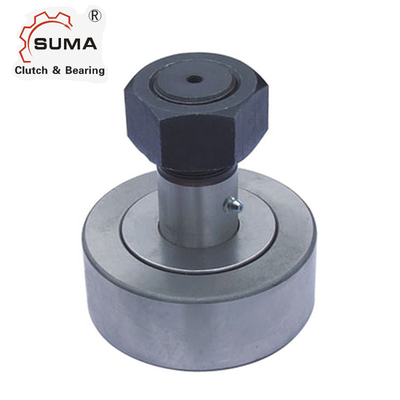

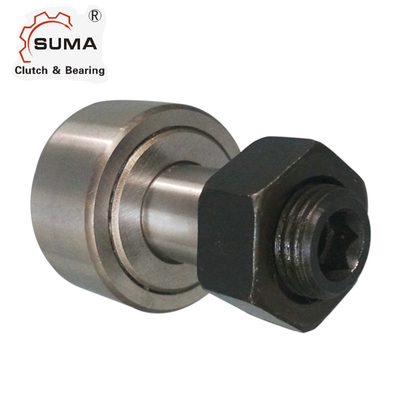

CF-1/2-N-SB धातुकर्म स्टड सनकी कैम अनुयायी
विशेषताएँ
स्टड में एक झाड़ी होती है जिस पर एक सनकी बाहरी व्यास होता है।
यह किसी भी बैकलैश को खत्म करने के लिए स्थापना के दौरान समायोजन की अनुमति देता है एक सनकी असर के लिए समायोज्य सीमा विलक्षणता से दोगुनी है।
आयाम और क्षमता
| सील नं। | मुहरबंद संख्या | रोलर दीया।(आरडी) |
बेलन चौड़ाई (डब्ल्यू) |
स्टड दीया। (एसडी) |
स्टड लग्थ (एसएल) |
मिन थ्रेड एलजीटीएच (टीएल) |
बढ़िया धागे |
लब फिटिंग आकार (एफ) |
सिफारिश टोउक |
स्थिर क्षमता एलबीएस |
गतिशील क्षमता एलबीएस |
| सीएफ-1/2-एनबी | सीएफ-1/2-एन-एसबी | 0.5 | 0.344 | 0.19 | 1/2 | 1/4 | 10-32 | 15 | 720 | 620 | |
| सीएफ-1/2-बी | सीएफ-1/2-एसबी | 0.5 | 0.375 | 0.19 | 5/8 | 1/4 | 10-32 | 15 | 790 | 680 | |
| सीएफ़-9/16-बी | सीएफ़-9/16-एसबी | 0.5625 | 0.375 | 0.19 | 5/8 | 1/4 | 10-32 | 15 | 790 | 680 | |
| सीएफ-5/8-एनबी | CF-5/8-N-SB | 0.625 | 0.406 | 0.25 | 5/8 | 5/16 | 1/4-28 | 35 | 1065 | 930 | |
| सीएफ-5/8-बी | सीएफ़-5/8-एसबी | 0.625 | 0.4375 | 0.25 | 3/4 | 5/16 | 1/4-28 | 35 | 1215 | 955 | |
| सीएफ़-11/16-बी | सीएफ़-11/16-एसबी | 0.6875 | 0.4375 | 0.25 | 3/4 | 5/16 | 1/4-28 | 95 | 1215 | 955 | |
| सीएफ-3/4-बी | सीएफ-3/4-एसबी | 0.75 | 0.5 | 0.375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 95 | 2065 | 1660 |
| सीएफ-7/8-बी | सीएफ़-7/8-एसबी | 0.875 | 0.5 | 0.375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 250 | 2065 | 1660 |
| सीएफ-1-बी | सीएफ-1-एसबी | 1 | 0.625 | 0.4375 | 1 | 1/2 | 7/16-20 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/8-बी | सीएफ़-1 1/8-एसबी | 1.125 | 0.625 | 0.4375 | 1 | 1/2 | 7/16-20 | 3/16 | 350 | 3060 | 2225 |
| CF-1 1/4-बी | सीएफ़-1 1/4-एसबी | 1.25 | 0.75 | 0.5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 350 | 4250 | 3930 |
| CF-1 3/8-बी | सीएफ़-1 3/8-एसबी | 1.375 | 0.75 | 0.5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 650 | 4250 | 3930 |
| CF-1 1/2-बी | सीएफ़-1 1/2-एसबी | 1.5 | 0.875 | 0.625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 650 | 5640 | 4840 |
| CF-1 5/8-बी | सीएफ़-1 5/8-एसबी | 1.625 | 0.875 | 0.625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 1250 | 5640 | 4840 |
| CF-1 3/4-बी | सीएफ़-1 3/4-एसबी | 1.75 | 1 | 0.75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1250 | 7920 | 6385 |
| CF-1 7/8-बी | सीएफ़-1 7/8-एसबी | 1.875 | 1 | 0.75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1500 | 7920 | 6385 |
| सीएफ-2-बी | सीएफ-2-एसबी | 2 | 1.25 | 0.875 | 2 | 1 | 7/8-14 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/4-बी | सीएफ़-2 1/4-एसबी | 2.25 | 1.25 | 0.875 | 2 | 1 | 7/8-14 | 3/16 | 2250 | 10570 | 8090 |
| CF-2 1/2-बी | सीएफ़-2 1/2-एसबी | 2.5 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 2250 | 16450 | 11720 |
| CF-2 3/4-बी | सीएफ़-2 3/4-एसबी | 2.75 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 3450 | 16450 | 11720 |
| सीएफ-3-बी | सीएफ-3-एसबी | 3 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4-बी | CF-3 1/4-एसबी | 3.25 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 4200 | 24910 | 15720 |
| CF-3 1/2-बी | सीएफ़-3 1/2-एसबी | 3.5 | 2 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 | 5000 | 31625 | 22800 |
| सीएफ-4-बी | सीएफ-4-एसबी | 4 | 2.25 | 1.5 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 | 5000 | 44770 | 2998 |
चित्रों
