| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | FK6206 FK6206 2RS |

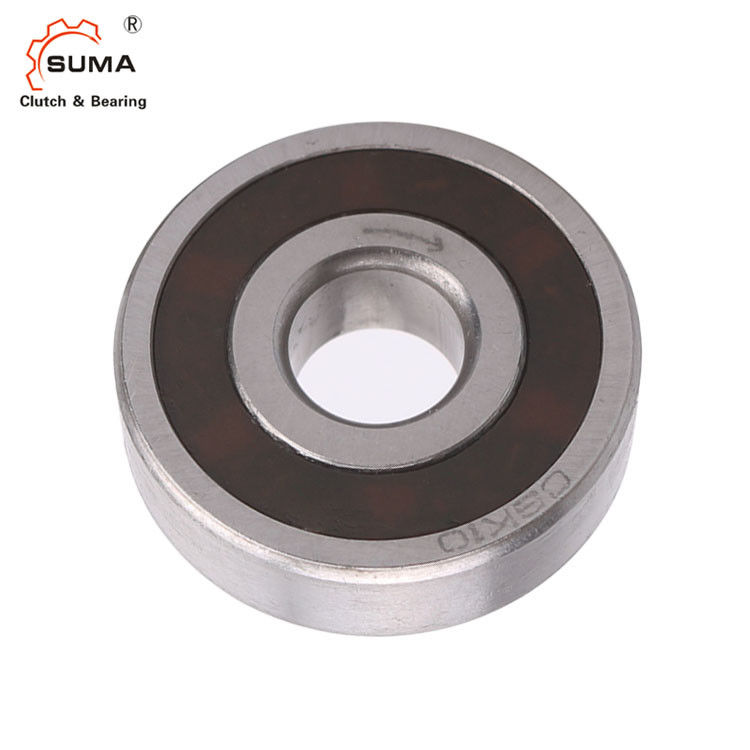

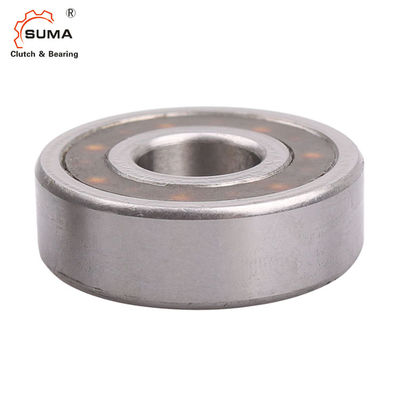

FK6206 FK6206 2RS 148Nm फ्रीव्हील रोलर क्लच असर
विशेषताएँ
चौड़ाई
12/14/15/16/17/18 मिमी
परिचालन तापमान
अधिकतम140°C
अनुरोध पर उच्च तापमान
अधिकतम110 डिग्री सेल्सियस (आरएस सील के साथ डिजाइन 2आरएस)
स्नेहन
सीरीज एफके2रुपयेमुहरों के साथ
ऑपरेटिव आजीवन ग्रीस स्नेहन
सीरीज एफकेसील डिस्क के बिना
तेल या ग्रीस स्नेहन
जंग संरक्षण के साथ वितरित।
इंस्टालेशन
स्थापना सहिष्णुता
दस्ता n6;हब N7
संभोग भागों
संभोग भागों को सख्त और पीसना आवश्यक नहीं है।प्रेस को फिट करने से पहले फ़्रीव्हील क्लच के साथ-साथ फ़्रीव्हील क्लच के रिंग्स के आस-पास के संभोग भागों को अच्छी तरह से साफ (ग्रीस मुक्त) करें।
सहनशीलता
फ्रीव्हील क्लच में बॉल और रोलर बेयरिंग शामिल हैं।अतिरिक्त बाहरी असर समर्थन आवश्यक नहीं है।
प्रेस फिट दबाव
प्रेस फिट का दबाव गेंदों पर नहीं लगाया जाना चाहिए।
क्लैंपिंग दिशा
आंतरिक रिंग पर तीर आंतरिक रिंग की क्लैम्पिंग दिशा को निर्दिष्ट करता है।
आयाम और क्षमता
ड्राइंग किंवदंती:
डी = आंतरिक व्यास डी = बाहरी व्यास डब्ल्यू = चौड़ाई आर = किनारे त्रिज्या टी = टोक़ एन = रोटेशन गति सी = भार क्षमता
| पद |
डी [मिमी] |
डी [मिमी] |
वू [मिमी] |
टीनोमो [एनएम] |
एनमैक्स [आरपीएम] |
सीडीएन [एन] |
सीस्टेट [एन] |
आर [मिमी] |
वज़न [किलोग्राम] |
मद संख्या। |
| एफके 6203 | 17 | 40 | 12 | 53 | 10,800 | 6,245 | 3,441 | 1.0 | 0.07 | 301065 |
| एफके 6203-आरएस | 17 | 40 | 12 | 53 | 3,700 | 6,245 | 3,441 | 1.0 | 0.07 | 301079 |
| एफके 6204 | 20 | 47 | 14 | 60 | 7,500 | 6,869 | 4,268 | 1.5 | 0.12 | 301068 |
| एफके 6204-2RS | 20 | 47 | 14 | 60 | 3,200 | 6,869 | 4,268 | 1.5 | 0.12 | 301087 |
| एफके 6205 | 25 | 52 | 15 | 104 | 5,400 | 7,448 | 5,146 | 1.5 | 0.15 | 301070 |
| एफके 6205-2RS | 25 | 52 | 15 | 104 | 2,800 | 7,448 | 5,146 | 1.5 | 0.15 | 301092 |
| एफके 6206 | 30 | 62 | 16 | 148 | 5,100 | 7,859 | 6,066 | 1.5 | 0.23 | 301074 |
| एफके 6206-2RS | 30 | 62 | 16 | 148 | 2,400 | 7,859 | 6,066 | 1.5 | 0.23 | 301103 |
| एफके 6207 | 35 | 72 | 17 | 265 | 3,700 | 8,902 | 7,819 | 2.7 | 0.34 | 301077 |
| एफके 6207-2RS | 35 | 72 | 17 | 265 | 1,900 | 8,902 | 7,819 | 2.7 | 0.34 | 301108 |
| एफके 6208 | 40 | 80 | 18 | 267 | 3,700 | 8,902 | 7,752 | 2.7 | 0.45 | 301078 |
| एफके 6208-2RS | 40 | 80 | 18 | 267 | 1,900 | 8,902 | 7,752 | 2.7 | 0.45 | 301110 |
| एफके 6304-2RS | 20 | 52 | 15 | 104 | 2800 | 7448 | 5146 | 1.5 | 0.17 | 301098 |
श्रृंखला FK 2RS (मुहरों के साथ) और श्रृंखला FK (सील के बिना) के लिए सभी विनिर्देश
निर्दिष्ट नाममात्र टोक़ संभोग भागों की पर्याप्त कठोरता पर आधारित है.
श्रृंखला FK (सील के बिना) के लिए रोटेशन की गति n = असेंबली यूनिट की अंतर्निहित गति
श्रृंखला FK 2RS (सील के साथ) के लिए रोटेशन गति n = संभोग भागों की गति अंतर।
पीछे के ड्राइविंग टॉर्क को टॉर्क आर्म द्वारा नियंत्रित किया जाता है।टॉर्क आर्म को स्थिति में नहीं बांधना चाहिए।इसमें अक्षीय और रेडियल दिशा में 0.5 इंच का खेल होना चाहिए।
FRHM बैकस्टॉप की आपूर्ति निकासी फिट के लिए की जाती है।आंतरिक रिंग पर सेट स्क्रू अक्षीय प्रतिधारण के लिए प्रदान किए जाते हैं, शाफ्ट कॉलर की आवश्यकता नहीं होती है।
