उत्पत्ति के प्लेस | चीन |
ब्रांड नाम | SUMA |
प्रमाणन | ISO SGS |
मॉडल संख्या | सीएफ-1-3/4-एसबी |

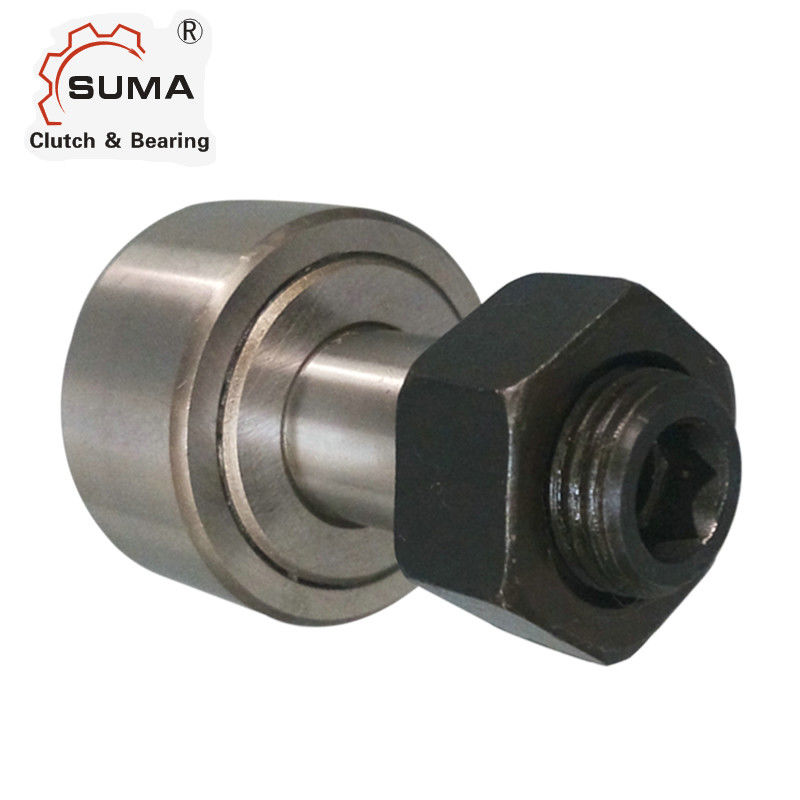

CF-1-3 / 4-SB स्टड टाइप बेलनाकार रोलर फॉलोअर कैम
विशेषताएँ
मशीनी मोटी दीवार बाहरी रिंग
सुई रोलर्स या बेलनाकार रोलर सेट
पिंजरे मार्गदर्शन या पूर्ण पूरक सुई रोलर
आंतरिक रिंग या बोल्ट और सील
तकनीकी डेटा
सील नं। |
मुहरबंद संख्या |
रोलर दीया।(आरडी) |
रोलर चौड़ाई (डब्ल्यू) |
स्टड दीया। (एसडी) |
टेक एलजीथ (एसएल) |
न्यूनतम तीसरी एलजीथ (टीएल) |
महीन धागे |
लब फिटिंग आकार (एफ) |
टोक़ एलबीएस |
स्थिर क्षमता एलबीएस |
गतिशील क्षमता एलबीएस |
सीएफ-1/2-एन | CF-1/2-NS | 0.5 | 0.344 | 0.19 | 1/2 | 1/4 | 10-32 | 1/8 | 15 | 720 | 620 |
सीएफ़-1/2 | सीएफ-1/2-एस | 0.5 | 0.375 | 0.19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 | 790 | 680 |
सीएफ़-9/16 | सीएफ़-9/16-एस | 0.5625 | 0.375 | 0.19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 | 790 | 680 |
सीएफ-5/8-एन | CF-5/8-NS | 0.625 | 0.406 | 0.25 | 5/8 | 5/16 | 1/4-28 | 1/8 | 35 | 1065 | 930 |
CF-5/8 | CF-5/8-एस | 0.625 | 0.4375 | 0.25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 35 | 1215 | 955 |
सीएफ़-11/16 | सीएफ़-11/16-एस | 0.6875 | 0.4375 | 0.25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 95 | 1215 | 955 |
सीएफ़-3/4 | सीएफ-3/4-एस | 0.75 | 0.5 | 0.375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 95 | 2065 | 1660 |
CF-7/8 | CF-7/8-एस | 0.875 | 0.5 | 0.375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 250 | 2065 | 1660 |
सीएफ़-1 | सीएफ-1-एस | 1 | 0.625 | 0.4375 | 1 | 1/2 | 7/16-20 | 3/16 | 250 | 3060 | 2225 |
CF-1 1/8 | CF-1 1/8-एस | 1.125 | 0.625 | 0.4375 | 1 | 1/2 | 7/16-20 | 3/16 | 350 | 3060 | 2225 |
CF-1 1/4 | CF-1 1/4-एस | 1.25 | 0.75 | 0.5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 350 | 4250 | 3930 |
CF-1 3/8 | CF-1 3/8-एस | 1.375 | 0.75 | 0.5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 650 | 4250 | 3930 |
CF-1 1/2 | CF-1 1/2-S | 1.5 | 0.875 | 0.625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 650 | 5640 | 4840 |
CF-1 5/8 | CF-1 5/8-एस | 1.625 | 0.875 | 0.625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 1250 | 5640 | 4840 |
CF-1 3/4 | CF-1 3/4-एस | 1.75 | 1 | 0.75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1250 | 7920 | 6385 |
CF-1 7/8 | CF-1 7/8-एस | 1.875 | 1 | 0.75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1500 | 7920 | 6385 |
सीएफ़-2 | सीएफ-2-एस | 2 | 1.25 | 0.875 | 2 | 1 | 7/8-14 | 3/16 | 1500 | 10570 | 8090 |
CF-2 1/4 | CF-2 1/4-एस | 2.25 | 1.25 | 0.875 | 2 | 1 | 7/8-14 | 3/16 | 2250 | 10570 | 8090 |
CF-2 1/2 | CF-2 1/2-S | 2.5 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 2250 | 16450 | 11720 |
CF-2 3/4 | CF-2 3/4-एस | 2.75 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 3450 | 16450 | 11720 |
सीएफ़-3 | सीएफ-3-एस | 3 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 3450 | 24910 | 15720 |
CF-3 1/4 | CF-3 1/4-एस | 3.25 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 4200 | 24910 | 15720 |
CF-3 1/2 | CF-3 1/2-S | 3.5 | 2 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 | 5000 | 31625 | 22800 |
CF-4 | सीएफ-4-एस | 4 | 2.25 | 1.5 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 | 5000 | 44770 | 29985 |
सीएफ-5-एस | 5 | 2.75 | 2 | 5 1/16 | 2 9/16 | 2-12 | 1/4एन.पीटी | 5000 | 67950 | 46575 | |
सीएफ-6-एस | 6 | 3.25 | 2.5 | 6 | 3 | 2 1/2-12 | 1/4एन.पीटी | 5000 | 80450 | 60000 | |
सीएफ-7-एस | 7 | 3.75 | 3 | 7 11/16 | 4 1/8 | 3-12 | 1/4एन.पीटी | 5000 | 106930 | 75380 | |
CF-8-एस | 8 | 4.25 | 3.25 | 8 1/2 | 4 1/4 | 3 1/4-4 | 1/4एन.पीटी | 5000 | 144100 | 92200 | |
सीएफ-9-एस | 9 | 4.75 | 3.75 | 9 1/2 | 4 3/4 | 3 1/2-4 | 1/4एन.पीटी | 5000 | 183430 | 113260 | |
सीएफ-10-एस | 10 | 5.25 | 4.25 | 10 | 4 3/4 | 3 1/2-4 | 1/4एन.पीटी | 5000 | 215565 | 131545 |
