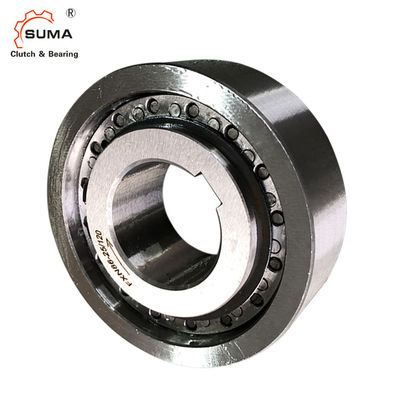

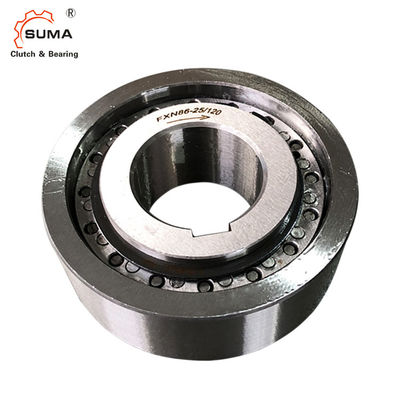

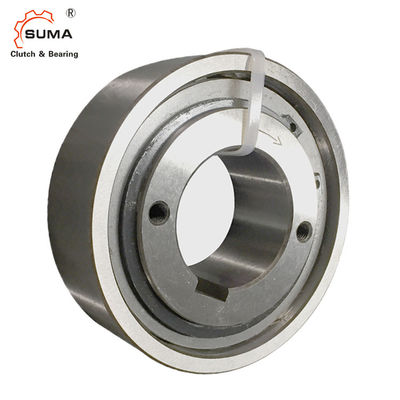

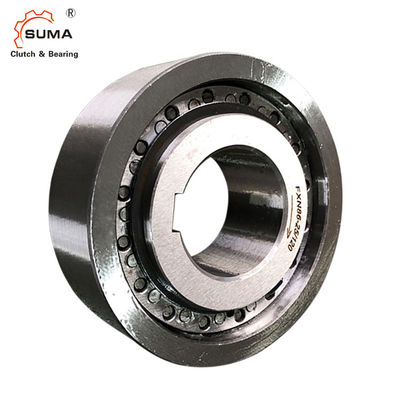

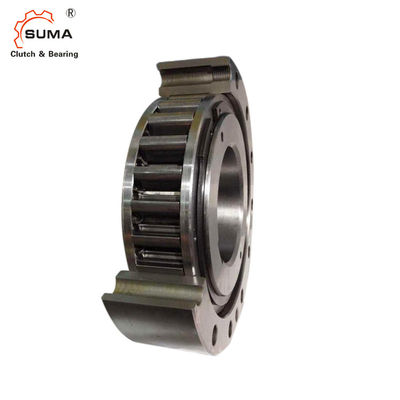

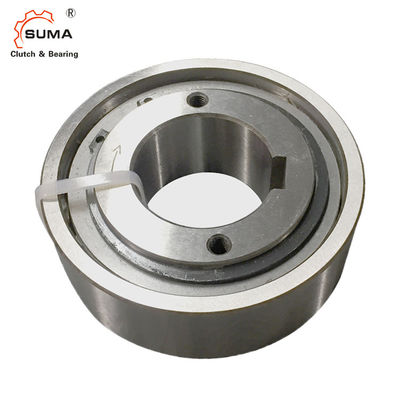

FXN76-25/115 5000RPM वन वे बैकस्टॉप क्लच पंप असर
  • FXN76-25/115 5000RPM वन वे बैकस्टॉप क्लच पंप असर
  • FXN76-25/115 5000RPM वन वे बैकस्टॉप क्लच पंप असर
  • FXN76-25/115 5000RPM वन वे बैकस्टॉप क्लच पंप असर
  • FXN76-25/115 5000RPM वन वे बैकस्टॉप क्लच पंप असर
  • FXN76-25/115 5000RPM वन वे बैकस्टॉप क्लच पंप असर
  • FXN76-25/115 5000RPM वन वे बैकस्टॉप क्लच पंप असर

FXN76-25/115 5000RPM वन वे बैकस्टॉप क्लच पंप असर

उत्पत्ति के प्लेस चीन
ब्रांड नाम SUMA
प्रमाणन ISO SGS
मॉडल संख्या FXN76-25/115
उत्पाद विवरण
प्रोडक्ट का नाम:
स्प्रेग क्लच असर FXN76-25/115
समारोह:
ओवररनिंग / बैकस्टॉपिंग
सामग्री:
असर स्टील GCr15
बोर रेंज:
45-60 मिमी
टॉर्कः:
1200Nm
घूमने की रफ़्तार:
5000rpm
बाहरी दीया।:
115 मिमी
ओईएम:
स्वीकार करना
गारंटी:
1 वर्ष
हाई लाइट:

FXN76-25/115 एक तरह से क्लच असर

,

5000RPM एक तरह से क्लच असर

,

5000RPM स्प्रैग क्लच असर

भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
1 पीसी
मूल्य
USD150-USD190 PER PIECE
पैकेजिंग विवरण
कार्टन बॉक्स / लकड़ी का बक्सा
प्रसव के समय
10-15 दिन
भुगतान शर्तें
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता
2000 पीसी प्रति माह
उत्पाद वर्णन

FXN76-25/115 5000RPM ओवररनिंग स्पेड वन वे बैकस्टॉप क्लच पंप असर



एफएक्सएन बैकस्टॉप पंप बियरिंग्स की सुविधा

फ़्रीव्हील्स FXN का उपयोग इस प्रकार किया जाता है:

बैकस्टॉप

ओवररनिंग क्लच

आंतरिक फ्रीव्हील्स FXN बिना असर वाले हैं।ग्राहक द्वारा आंतरिक और बाहरी रिंग का सांद्रिक संरेखण प्रदान किया जाना चाहिए।
अनुमेय रन आउट (टीआईआर) का पालन किया जाना चाहिए।टॉर्क को बाहरी रिंग पर प्रेस फिट द्वारा प्रेषित किया जाता है।

तालिका में निर्दिष्ट टॉर्क को संचारित करने के लिए, बाहरी रिंग को बाहरी व्यास K वाले आवास में समायोजित किया जाना चाहिए। आवास न्यूनतम गुणवत्ता वाले GG-20 में स्टील या ग्रे कास्ट आयरन से बना है।अन्य आवास सामग्री या छोटे बाहरी व्यास का उपयोग करते समय, हम आपसे ट्रांसमिसिबल टॉर्क के संबंध में हमसे संपर्क करने का आग्रह करते हैं।

आवास बोर की सहनशीलता तालिका में आयाम डी के तहत निर्दिष्ट है।

शाफ्ट की सहनशीलता ISO h6 या j6 होनी चाहिए।



आयाम और क्षमतापंप के लिए एफएक्सएन बैकस्टॉप क्लच असर




फ्रीव्हील आकार

टॉर्कः

एनएम

इनर रिंग ओवररन बोर डी स्टैंडर्ड अधिकतम

बी

मिमी

डी

मिमी

एफ

मिमी

जे

मिमी

मि.मिमी

ली

मिमी

वज़न

किलोग्राम

मिमी मिमी मिमी मिमी मिमी मिमी मिमी
FXN31 - 17/60 110 5000 20*           20* 25 60 पी6 55 31 85 24 0,3
FXN31 - 17/62 110 5000 20*           20* 25 62 पी6 55 31 85 24 0,4
FXN38 - 17/70 180 5000 25*           25* 25 70 पी6 62 38 90 24 0,4
FXN46 - 25/80 460 5000 25           30 35 80 पी6 70 46 95 35 0,8
FXN51 - 25/85 560 5000 25 30 35       36 35 85 पी6 75 51 105 35 0,8
FXN56 - 25/90 660 5000 35           40 35 90 पी6 80 56 110 35 0,9
FXN61 - 19/95 520 5000 30 35 40       45* 26 95 पी6 85 61 120 25 0,8
FXN61 - 19/106 520 5000 30 35 40       45* 25 106H7 85 61 120 25 1,2
FXN66 - 25/100 950 5000 35 40 45       48* 30 100पी6 90 66 132 35 1,1
FXN66 - 25/110 950 5000 35 40 45       48* 40 110 पी6 90 66 132 35 1,8
FXN76 - 25/115 1200 5000 45 55         60* 40 115 पी6 100 76 140 35 1,7
FXN76 - 25/120 1200 5000 45 55         60* 32 120 जे6 100 76 140 35 1,8
FXN86 - 25/125 1600 5000 40 45 50 60 65   70* 40 125P6 110 86 150 40 2,3
FXN86 - 25/130 1600 5000 40 45 50 60 65   70* 40 130पी6 110 86 150 40 2,6
एफएक्सएन 101 -25/140 2100 5000 55 70         75 45 140पी6 125 101 175 50 3,1
एफएक्सएन 101 - 25/149 2100 5000 70           75 62 149एच6 125 101 175 62 4,2
एफएक्सएन 101 - 25/150 2100 5000 55 70         75 45 150पी6 125 101 175 50 3,6
एफएक्सएन 85 - 40/140 2500 6000 45 50 60 65     65 45 140पी6 125 85 175 60 3,2
एफएक्सएन 85 - 40/150 2500 6000 45 50 60 65     65 45 150पी6 125 85 175 60 4,2
एफएक्सएन 100 - 40/160 3700 4500 45 50 55 60 70 75 75 50 160पी6 140 100 190 60 5,1
एफएक्सएन 105 - 50/165 5200 4500 80           80 62 165पी6 145 105 195 62 5,8
एफएक्सएन 120 - 50/198 7700 4000 60 65 70 75 80 95 95 70 198H6 160 120 210 70 8,6
एफएक्सएन 140 - 50/215 10100 3000 65 90 100 110     110 69 215जे6 180 140 245 70 14,0
एफएक्सएन 170 - 63/258 20500 2700 70 85 100 120     130 80 258एच6 210 170 290 80 21,0


अधिकतम पारगम्य टोक़ निर्दिष्ट नाममात्र टोक़ का 2 गुना है।

टिप्पणियाँ:

1. टी अधिकतम = 2 × टी केएन

2. आंतरिक दौड़ आगे निकल गई

3. बाहरी दौड़ से आगे निकल जाना
दीन 6885.1 . का मुख्य मार्ग

दीन 6885 के अनुसार की-वे, पृष्ठ 1 &सांड;कीवे चौड़ाई JS10 का सहिष्णुता।

* दीन 6885 के अनुसार की-वे, पेज 3 &सांड;कीवे चौड़ाई JS10 का सहिष्णुता।

बढ़ते उदाहरण

FXN76-25/115 5000RPM वन वे बैकस्टॉप क्लच पंप असर 1



स्नेहन
स्प्रैग लिफ्ट-ऑफ गति से अधिक गति पर, किसी विशेष स्नेहन की आवश्यकता नहीं होती है;फ़्रीव्हील रखरखाव-मुक्त कार्य करता है।स्प्रैग लिफ्ट-ऑफ गति से नीचे संचालन करते समय, निर्दिष्ट गुणवत्ता का तेल स्नेहन प्रदान किया जाना चाहिए।


तस्वीर



FXN76-25/115 5000RPM वन वे बैकस्टॉप क्लच पंप असर 2
