| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | एसएमजेड60 |

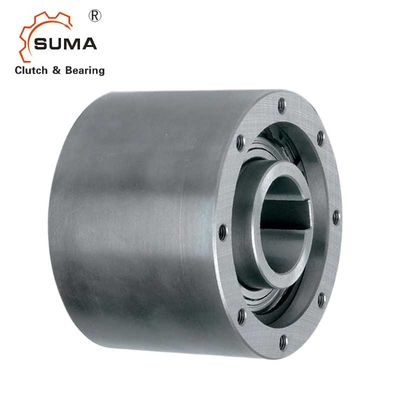

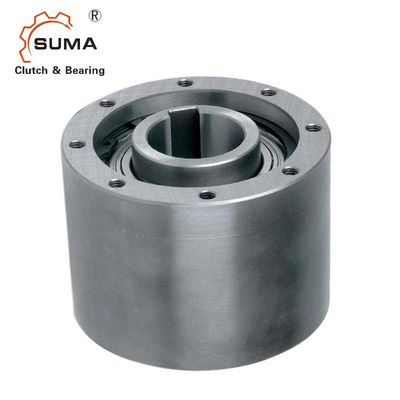

पंप सिस्टम के लिए एसएमजेड 60 वन वे स्प्रैग कैम क्लच असर
विशेषताएँ
टाइप एसएमजेड एक सीलबंद, स्प्रेग टाइप फ्रीव्हील है, जो दो 60..जेडजेड सीरीज ग्रीस लुब्रिकेटेड बियरिंग्स का उपयोग करके समर्थित है।
इकाइयों को स्थापना के लिए तैयार स्नेहक ग्रीस वितरित किया जाता है।
एसएमजेड इकाइयों का उद्देश्य बहुउद्देश्यीय है, जिसका उपयोग विभिन्न अनुप्रयोगों में किया जाना है।
आंतरिक दौड़ शाफ्ट की कुंजी है।बाहरी दौड़ के अंदरूनी व्यास (आयाम डी 4) को जुड़े भागों (स्प्रोकेट, चरखी, गियर, टोक़ बांह ...) के लिए बढ़ते रजिस्टर के रूप में उपयोग किया जाना चाहिए।
माउंटिंग स्पिगोट g6 टॉलरेंस के लिए होना चाहिए।
आयाम और क्षमता
| प्रकार | आकार |
|
ओवररनिंग गति |
|
वज़न | ||||||||||
| एसएमजेड | डीएच7 | टीकेएन1) | निमैक्स 2) | Namax3) | डी | डी2 | डी3 | डी4एच7 | ली | एल1 | जी | जेड | टी | एम | |
| [मिमी] | [एनएम] | [मिनट-1] | [मिनट-1] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [किलोग्राम] | |
| 20 | 300 | 1600 | 700 | 80 | 30 | 68 | 55 | 65 | 67 | एम6 | 6 | 12 | 7.6 | 2 | |
| 30 | 1035 | 1500 | 500 | 100 | 45 | 88 | 75 | 80 | 82 | एम8 | 6 | 16 | 8.9 | 3.7 | |
| 35 | 1100 | 1400 | 300 | 110 | 50 | 95 | 80 | 85 | 87 | एम8 | 6 | 16 | 8.7 | 4.8 | |
| 45 | 1750 | 1300 | 300 | 125 | 60 | 110 | 95 | 90 | 92 | एम8 | 8 | 16 | 8.4 | 6.2 | |
| 60 | 3400 | 1100 | 250 | 155 | 80 | 140 | 125 | 100 | 102 | एम8 | 8 | 16 | 9.1 | 10.2 | |
| 70 | 4300 | 1000 | 250 | 175 | 95 | 162 | 145 | 103 | 105 | एम8 | 8 | 16 | 8.6 | 13.2 | |
टिप्पणियाँ
1) टी अधिकतम = 2 बार;टी केएन
»चयन पृष्ठ 10 से 13 तक देखें
2) आंतरिक दौड़ आगे निकल गई
3) बाहरी दौड़ ओवररन
दीन 6885.1 . का मुख्य मार्ग
»बढ़ते और रखरखाव के निर्देशों का संदर्भ लें
पेज 16 से 19
बढ़ते और युग्मन
चित्रों
