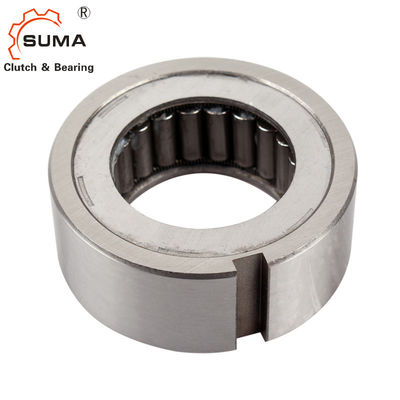

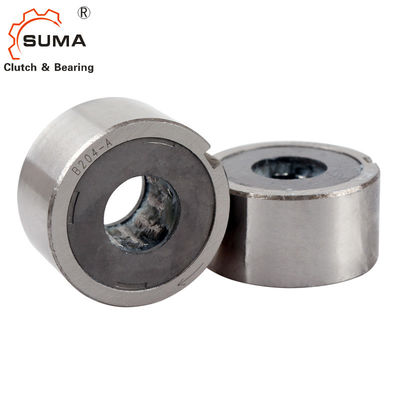

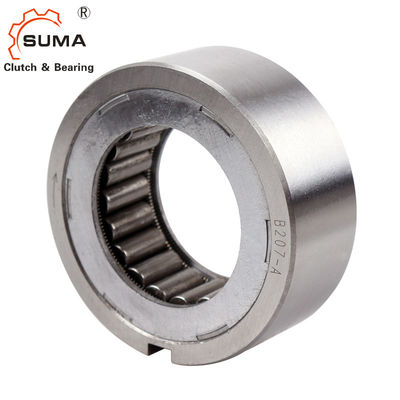

B205 B206 B207 वन वे क्लच बेयरिंग बैकस्टॉप कैम क्लच
स्थापना और उपयोग
1. 200 सीरीज कैम क्लच शाफ्ट माउंटेड है, इसलिए जिस शाफ्ट पर क्लच लगाया गया है उसे पीसने के बाद आरसी 56-60 और 1.5 मिमी केस गहराई तक कठोर किया जाना चाहिए।1.5S (16micro-इंच) फिनिश तक पीसें।इस शाफ्ट का टेंपर 0.01 मिमी प्रति 50 मिमी से अधिक नहीं होना चाहिए।
2. क्लच की स्थापना के लिए, शाफ्ट और क्लच बाहरी दौड़ के बीच सांद्रता प्राप्त करने के लिए और बाहरी दौड़ या बाहरी दौड़ पर काम कर सकने वाले रेडियल या थ्रस्ट लोड लेने के लिए दोनों तरफ या एक तरफ बीयरिंग के साथ क्लच को माउंट करें। शाफ्ट।स्थापना उदाहरण देखें।
3. क्लच को तीर द्वारा चिह्नित दिशा में घुमाकर शाफ्ट पर लगाया जाना चाहिए
क्लच प्लेट पर दिखाया गया है।हथौड़े से क्लच को झटका न दें।
4. क्लच के बाहरी व्यास समान होते हैं, जैसा कि ऊपर दी गई तालिका में दिखाया गया है।जिस आवास में क्लच को इकट्ठा किया गया है, उसकी बोर सहिष्णुता नीचे दी गई तालिका में दिखाई गई सीमा के भीतर होनी चाहिए।
5. अनुक्रमण के लिए, तेल स्नेहन की सिफारिश की जाती है।
6. हाउसिंग बोर और शाफ्ट की सांद्रता 0.05 मिमी के भीतर होनी चाहिए।
7. मुख्य प्रोफ़ाइल JIS B1301-1959 के अनुसार होनी चाहिए।
आयाम और क्षमता
| आदर्श |
टोक़ क्षमता (एनएम) |
ड्रैग टॉर्क (एनएम) |
अधिकतम। ओवररनिंग (आर / मिनट) | Max.Idexing (चक्र/मिनट) | ए (+0 से -0.6) | बी | कीवे | जेआईएस असर संख्या के साथ। |
दस्ता दीया।सी (+0 से -0.025) |
वज़न (किलोग्राम) |
|
| शाफ़्ट | बाहरी दौड़ | ||||||||||
| बी203 | 39.2 | 0.1 | 2400 | 500 | 150 | 25 | 40(-0.014-0.039) | 4X2.5 | 6203 | 16.51 | 0.23 |
| बी204 | 58.8 | 0.1 | 2400 | 500 | 150 | 25 | 47(-0.014-0.039) | 5X3 | 6204 | 18.796 | 0.34 |
| बी205 | 98 | 0.2 | 1800 | 400 | 150 | 25 | 52(0.017-0.042) | 5X3 | 6205 | 23.622 | 0.45 |
| बी206 | 235 | 0.2 | 1800 | 350 | 150 | 28 | 62(-0.017-0.042) | 7X4 | 6206 | 32.766 | 0.68 |
| बी207 | 372 | 0.2 | 1800 | 300 | 150 | 28 | 72(-0.017–0.042) | 7X4 | 6207 | 42.088 | 0.8 |
| बी208 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 80(-0.017-0.042) | 10X4.5 | 6208 | 46.761 | 0.91 |
| बी209 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 85(-0.020-0.045) | 10X4.5 | 6209 | 46.761 | 0.95 |
| बी2010 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 90(-0.020-0.045) | 10X4.5 | 6210 | 56.109 | 1 |
| बी2011 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 100(-0.020-0.050) | 10X4.5 | 6211 | 56.109 | 1.4 |
| बी2012 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 110(-0.020-0.050) | 10X4.5 | 6212 | 70.029 | 1.8 |
| बी2013 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 120(-0.020-0.050) | 10X4.5 | 6213 | 70.029 | 2.3 |
| बी2014 | 1390 | 0.39 | 180 | 180 | 150 | 42 | 125(-0.024-0.060) | 12X4.5 | 6214 | 79.356 | 2.4 |
