| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | जीवी45 जीवी50 |

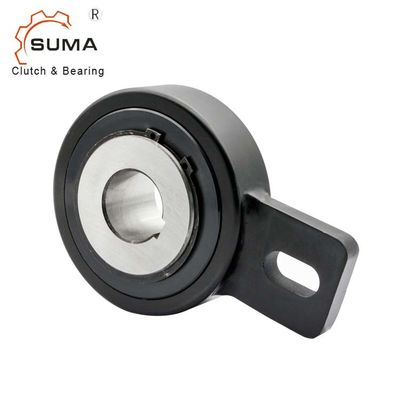

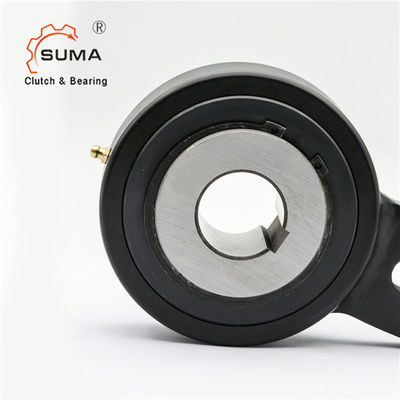

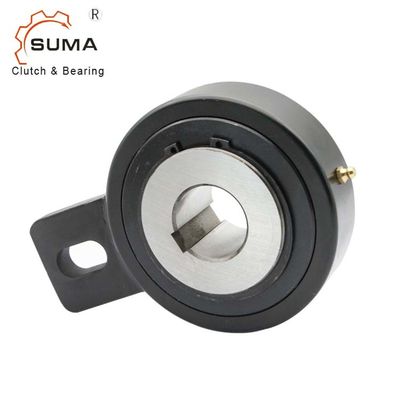

GVG40 40*132*52MM वन वे बैकस्टॉप क्लच बियरिंग्स
विशेषताएँ
जीवीजी श्रृंखला के फ्रीव्हील स्प्रैग पिंजरों के साथ होते हैं, आंतरिक दौड़ और बाहरी दौड़ के बीच केंद्रित झाड़ियों के माध्यम से किया जाता है।
टोक़ बलों को एक कुंजी के माध्यम से शाफ्ट से आंतरिक दौड़ में प्रेषित किया जाता है।
शाफ्ट सहिष्णुता h6 होनी चाहिए।
जब फ़्रीव्हील का उपयोग नॉन रिटर्न डिवाइस के रूप में किया जाता है, तो बाहरी रेस के लिए तय किए गए लीवर को दो ब्रैकेट के बीच सैंडविच किया जाना चाहिए;अन्यथा एक पिन डाला जाना चाहिए
घुमावदार छेद में।जब मशीन के फ्रेम में लॉक किया जाता है, तो यह फ्रीव्हील को घूमना बंद कर देता है
झाड़ियों, लीवर को अक्षीय गति की अनुमति देने के लिए एक निश्चित मात्रा में निकासी दी जानी चाहिए।
फ्रीव्हील की आपूर्ति पहले से ही ग्रीस की हुई है।
आयाम और क्षमता
| आदर्श |
डीएच7 मिमी |
डी मिमी |
ली मिमी |
बी 1 मिमी |
ली1 मिमी |
बी2 मिमी |
मैं2 मिमी |
मैं3 मिमी |
मैं4 मिमी |
वज़न किलोग्राम |
अधिकतम चाल |
टॉर्कः एनएम |
| जीवीजी20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
| जीवीजी25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
| जीवीजी30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
| जीवीजी35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
| जीवीजी40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
| जीवीजी45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
| जीवीजी50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
| जीवीजी55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
| जीवीजी60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
| जीवीजी70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
| जीवीजी80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
| जीवीजी90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
काय दीन 6885
2) अधिकतम अनुमत गति
