| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | GVG50 GVG60 GVG70 |

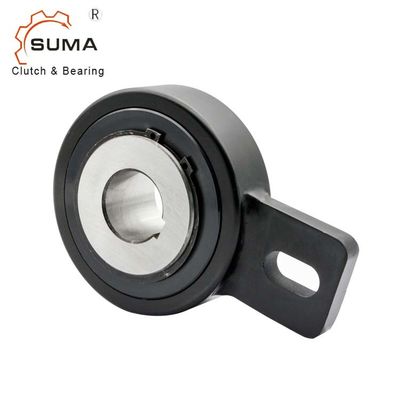

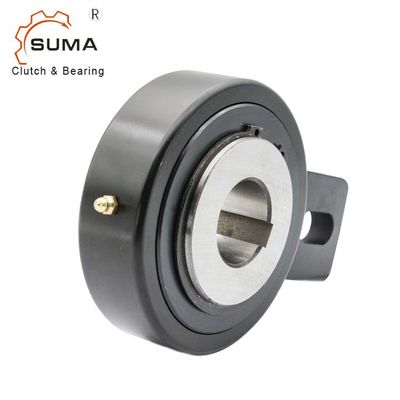

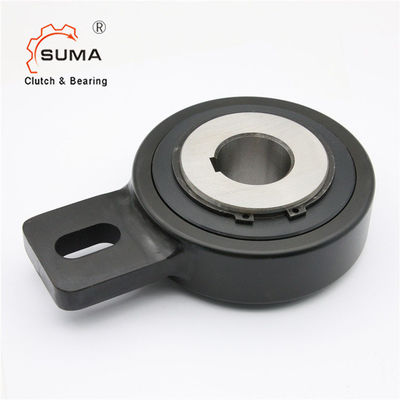

GVG सीरीज स्प्रैग टाइप वन वे क्लच फ्रीव्हील बैकस्टॉप GVG50 GVG60 GVG70
विशेषताएँ
जीवीजी श्रृंखला फ़्रीव्हील बैकस्टॉप स्प्रैग केज के साथ हैं, आंतरिक दौड़ और बाहरी दौड़ के बीच केंद्रित झाड़ियों के माध्यम से किया जाता है।
टोक़ बलों को एक कुंजी के माध्यम से शाफ्ट से आंतरिक दौड़ में प्रेषित किया जाता है।
शाफ्ट सहिष्णुता h6 होनी चाहिए।
जब फ़्रीव्हील बैकस्टॉप का उपयोग नॉन रिटर्न डिवाइस के रूप में किया जाता है, तो बाहरी रेस के लिए तय लीवर को दो ब्रैकेट के बीच सैंडविच किया जाना चाहिए;अन्यथा एक पिन डाला जाना चाहिए घुमावदार छेद में।
जब फ्रीव्हील बैकस्टॉप मशीन के फ्रेम में लॉक हो जाता है, तो यह फ्रीव्हील को घूमना बंद कर देता है झाड़ियों, लीवर को अक्षीय गति की अनुमति देने के लिए एक निश्चित मात्रा में निकासी दी जानी चाहिए।
फ़्रीव्हील बैकस्टॉप की आपूर्ति पहले से ही ग्रीज़ की गई है।
आयाम और क्षमता
| आदर्श |
डीएच7 मिमी |
डी मिमी |
ली मिमी |
बी 1 मिमी |
ली1 मिमी |
बी2 मिमी |
मैं2 मिमी |
मैं3 मिमी |
मैं4 मिमी |
वज़न किलोग्राम |
अधिकतम चाल |
टॉर्कः एनएम |
| जीवीजी20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
| जीवीजी25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
| जीवीजी30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
| जीवीजी35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
| जीवीजी40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
| जीवीजी45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
| जीवीजी50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
| जीवीजी55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
| जीवीजी60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
| जीवीजी70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
| जीवीजी80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
| जीवीजी90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
काय दीन 6885
2) अधिकतम अनुमत गति
