| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | एए20 |

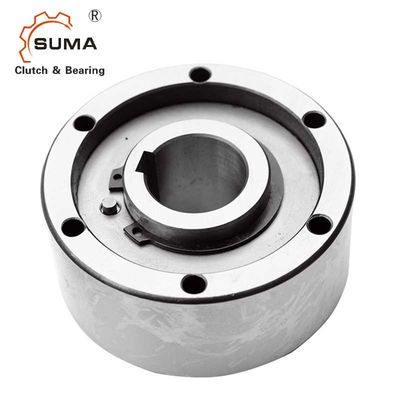

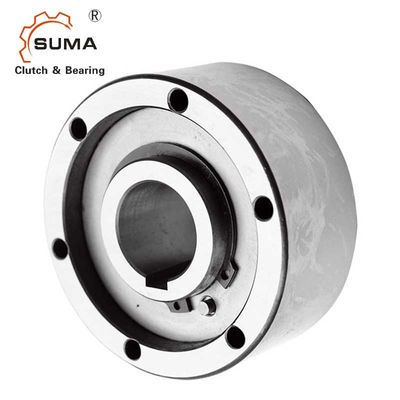

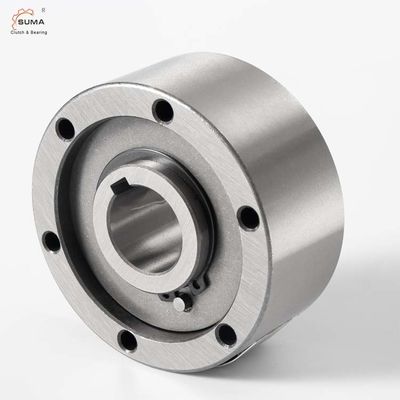

डबल कीवे ग्रूव वन वे क्लच लेयरिंग
एक तरफ़ा असर एक दिशा में घूमने के लिए स्वतंत्र है, जबकि दूसरी दिशा में एक असर पर बंद कर दिया है। धातु के खोल के अंदर एक तरफ़ा असर जिसमें बहुत सारे रोलर, सुई या गेंद होती है,और रोलिंग सीट (छेद) का आकार ताकि यह केवल एक दिशा में स्क्रॉल कर सके, जबकि दूसरी दिशा में बड़ा प्रतिरोध होगा।
एकतरफा असर का व्यापक रूप से मुद्रण मशीनरी, पैकिंग मशीनरी, खाद्य मशीनरी, दो गति गियरबॉक्स, इलेक्ट्रिक रोलर, व्यायाम उपकरण, ऑटोमोबाइल उद्योग, मछली पकड़ने के रील,घरेलू उपकरणमुद्रा डिटेक्टर आदि।
एकतरफा क्लच बॉल लेयरिंग की विशेषताएंः
1उच्च भारोत्तोलन क्षमता
2पर्याप्त वसा भंडारण स्थान
3. उच्च सीमांत गति
4. लंबा जीवन
तकनीकी डेटा
| विनिर्देश | |
| उत्पाद का नाम | ए.ए. इंजन लेयरिंग |
| मॉडल | AA20 |
| सामग्री | GCr15 |
| आंतरिक व्यास | 20 मिमी |
| बाहरी व्यास | 68 मिमी |
| मोटाई | 34 मिमी |
| टॉर्क क्षमता | 146 एनएम |
| ड्रैग टॉर्क | 8.4एनसीएम |
| आंतरिक दौड़ की ओवररनिंग गति | 2000 आर/मिनट |
| बाहरी दौड़ से अधिक रफ्तार | 3600r/min |
| वजन | 0.7 किलो |
| संरचना | रोलर प्रकार |
| आवेदन | वस्त्र मशीन, पंखे, वेंटिलेटर, प्रिंटिंग मशीन |
| पैकेज | कार्टन बॉक्स, लकड़ी का बॉक्स या अनुकूलित |
| भुगतान की शर्तें | टीटी. एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल |
| वितरण का समय | नमूने के लिए 2-4 दिन, बड़े आदेश के लिए 7 दिन |
आयाम और क्षमता
| आकार | टीके1 | ओवररनिंग स्पीड | वजन |
खींचें मोर्टार |
||||||||||
| dH7 | निमाक्स2) | नामैक्स3) | Dh7 | डी5 | D6 | डी3 | Z | ओ | L | f | s | (किलो) | टीआर | |
| (मिमी) | (एनएम) | (मिनट-1) | (मिनट-1) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (मिमी) | (एनसीएम) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
नोट्स
1) T max = 2 × T KN
2) आंतरिक दौड़ से अधिक
3) बाहरी दौड़ से अधिक
DIN 6885 के लिए कुंजी मार्ग।1
माउंटिंग और युग्मन
चित्र
