| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | बीएस160 |

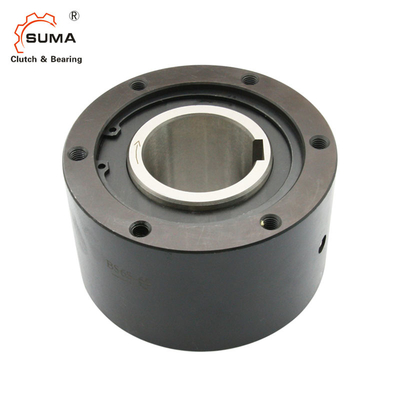

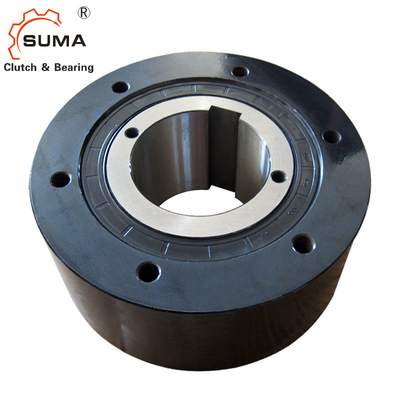

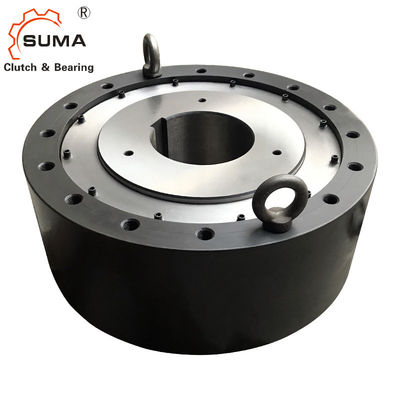

BS160 BS200 BS220 होल्डबैक बैकस्टॉप क्लच वन वे कैम क्लच लेयरिंग
विशेषताएं
बीएस श्रृंखला के कैम क्लच उन अनुप्रयोगों के लिए हैं जहां धीमी गति वाले कन्वेयर हेड शाफ्ट के उलट रोटेशन को रोका जाना है (बैकस्टॉपिंग) ।
1कन्वेयर या पंपों पर धीमी गति से विपरीत दिशा में रोटेशन को रोकने के लिए।

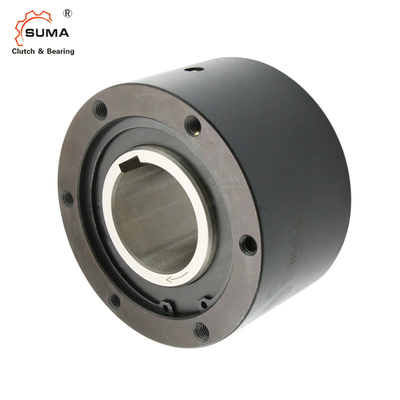

2. स्थापना से पहले, सत्यापित करें कि बीएस कैम क्लच के आंतरिक दौड़ के घूर्णन की दिशा (आंतरिक पर तीर द्वारा दिखाया)
दौड़) कन्वेयर की घूर्णन दिशा के समान है।
3. 10.9 या उससे अधिक की ताकत के बोल्ट का उपयोग कर बीएस कैम क्लच के लिए टॉर्क हाथ को सुरक्षित रूप से स्थापित करें।
टॉर्क आर्म की सतह और बाहरी रेस की तरफ समतल और धूल मुक्त है।
आयाम और क्षमता
मॉडल |
मोर्टार क्षमता (एनएम) |
मैक्स. अतिरेक (r/min) आंतरिक जाति |
खींचें मोर्टार (एनएम) |
ए |
बी |
सी |
पीसीडी D |
ई |
एस |
एच-एम आकार × पिच × खोदने वाले छेद की संख्या |
(किलो) |
| BS30 | 294 | 350 | 0.58 | 64 | 90 | 64 | 80 | 45 | 13 | M 6 × P1.0 × 4 | 2.1 |
| BS50 | 784 | 300 | 0.98 | 67 | 125 | 67 | 110 | 70 | 16 | M 8 × P1.25 × 4 | 4.0 |
| BS65 | 1570 | 340 | 3.92 | 90 | 160 | 85 | 140 | 90 | 20 | M10 ×P1.5 ×6 | 11.5 |
| BS75 | 2450 | 300 | 5.88 | 90 | 170 | 85 | 150 | 100 | 20 | M10 ×P1.5 ×6 | 13.1 |
| BS85 | 5880 | 300 | 7.84 | 115 | 210 | 110 | 185 | 115 | 30 | M12 ×P1.75 ×6 | 24.7 |
| बीएस 95 | 7840 | 250 | 9.8 | 115 | 230 | 110 | 200 | 130 | 30 | M14 ×P2.0 × 6 | 29.4 |
| BS110 | 10800 | 250 | 14.7 | 115 | 270 | 110 | 220 | 150 | 30 | M16 ×P2.0 × 6 | 34.2 |
| BS135 | 15700 | 200 | 19.6 | 135 | 320 | 130 | 280 | 180 | 30 | M16 ×P2.0 × 8 | 68 |
| प्रकार |
टॉर्क क्षमता (एनएम) |
मैक्स. ओवररनिंग (r/min) आंतरिक दौड़ |
खींचें मोर्टार (एनएम) |
ए | बी | सी |
पीसीडी D |
ई | एस |
एच-एम टी.एच.एस.एक्सपी-क्यू'टी |
जी.एफ.एच. (आकार) |
जी का क्यू. (किलो) |
| बीएस 160 | 24,500 | 100 | 34.3 | 135 | 360 | 130 | 315 | 220 | 40 | M20xP2.5-10 | पीटी 1/4 | 0.12 |
| बीएस 200 | 37,200 | 100 | 44.1 | 150 | 430 | 145 | 380 | 265 | 40 | M22xP2.5- 8 | पीटी 1/4 | 0.14 |
| बीएस 220 | 49,000 | 80 | 73.5 | 235 | 500 | 230 | 420 | 290 | 40 | M20xP2.5-16 | पीटी 1/4 | 0.8 |
| बीएस 250 | 88,200 | 50 | 93.1 | 295 | 600 | 290 | 530 | 330 | 50 | M24xP3.0-16 | पीटी 1/4 | 1.1 |
| बीएस 270 | 123,000 | 50 | 98 | 295 | 650 | 290 | 575 | 370 | 50 | M24xP3.0-16 | पीटी 1/4 | 1.2 |
| BS300 | 176,000 | 50 | 108 | 295 | 780 | 290 | 690 | 470 | 60 | M30xP3.5-16 | पीटी 1/4 | 1.3 |
| BS335 | 265,000 | 50 | 137 | 305 | 850 | 320 | 750 | 495 | 70 | M36xP4.0-16 | पीटी 1/4 | 1.4 |
| BS350 | 314,000 | 50 | 157 | 320 | 930 | 360 | 815 | 535 | 70 | M36xP4.0-16 | पीटी 1/4 | 1.5 |
| BS425 | 510,000 | 50 | 216 | 440 | 1,030 | 450 | 940 | 635 | 70 | M36xP4.0-18 |
