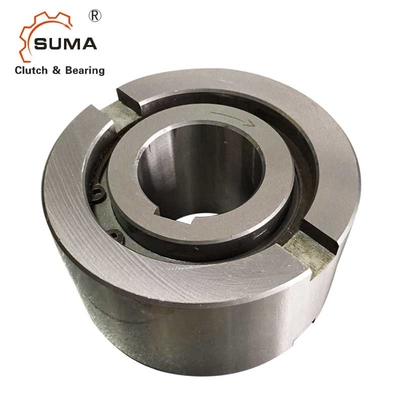

AE35 35 * 100 * 48 मिमी वन वे होल्डबैक फ्रीव्हील क्लच बियरिंग्स
विशेषताएँ
नाम: | रोलर प्रकार एक तरह से क्लच बीयरिंग |
मॉडल नंबर | AE35 (35mmx100mmx48mm) |
आयाम: | 35mmx100mmx48mm |
सामग्री: | क्रोम स्टील / जीसीआर 15 |
ढाल: | खुला प्रकार / शील्ड |
पैकिंग: | व्यक्तिगत पैकिंग/औद्योगिक पैकिंग |
ब्रैंड: | सुमा |
भुगतान अवधी: | टी/टी, एल/सी;पश्चिम संघ, पेपैल |
बाज़ार: | यूरोप 70%;एशिया 20%;अन्य बाजार 10% |
मूल: | ज्यांग्सू प्रांत |
विवरण: |
टाइप एई एक रोलर टाइप फ्रीव्हील नॉन-बेयरिंग सपोर्टेड है।समर्थन के लिए बियरिंग्स की आवश्यकता होती है अक्षीय और रेडियल भार।स्थापना द्वारा स्नेहन और सीलिंग भी प्रदान की जानी चाहिए। |
यांत्रिक विशेषताएं | नाममात्र बाहरी व्यास एक मानक गेंद असर आयाम है। आंतरिक दौड़ शाफ्ट की कुंजी है।बाहरी दौड़ में h6 सहिष्णुता है और इसे K7 सहिष्णुता वाले आवास में लगाया जाना चाहिए।अतिरिक्त साइड नॉच सकारात्मक टॉर्क ट्रांसमिशन प्रदान करते हैं।यदि आवास सहिष्णुता R6 के लिए है, तो पायदान का उपयोग आवश्यक नहीं है, लेकिन आवास इतना मजबूत होना चाहिए कि विधानसभा के बाद विस्तार न हो।यह डिज़ाइन ± S/2 की आंतरिक और बाहरी दौड़ के अक्षीय मिसलिग्न्मेंट को स्वीकार कर सकता है। |
आवेदन क्षेत्र: | ऑटोमोबाइल;मोटरसाइकिल, कपड़ा मशीनरी;मुद्रण मशीनरी; घरेलू उपकरण;निर्माण उपकरण;कृषि उपकरण;प्लास्टिक मशीनरी;स्पीड कम करने वाला;विद्युत रोलर; चिकित्सा उपकरण; फिटनेस उपकरण;खाद्य मशीनरी |
तकनीकी डेटा
आयाम और क्षमता
प्रकार | आकार | ओवररनिंग गति | वज़न | टोक़ खींचें | |||||||||||
ऐ
|
डीएच7 (मिमी) |
टीके.एन.1 (एनएम) |
एनआइमैक्स2) (मिनट-1) |
एनअमैक्स3) (मिनट-1) |
डीh6 (मिमी) |
डी5 (मिमी) |
डी6 (मिमी) |
ली (मिमी) |
एस (मिमी) |
एफ (मिमी) |
इ (मिमी) |
बी (मिमी) |
टी (मिमी) |
(किलोग्राम) |
टीआर
(एनसीएम) |
12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 | |
15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.30 | 3.5 | |
20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | 8.4 | |
25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 |
बढ़ते और युग्मन
