स्टड टाइप कैम फॉलोअर
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | सीसीएफएच 3 1/4 एस |

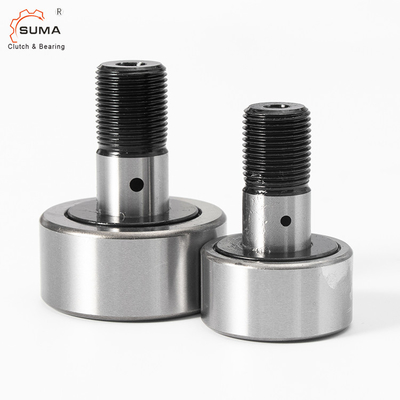

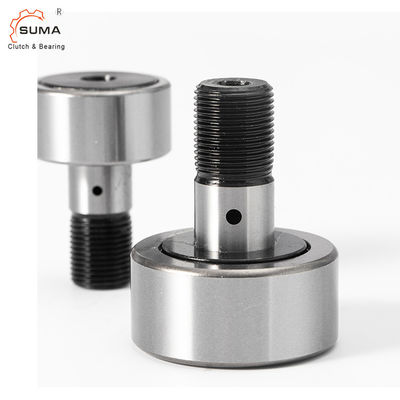

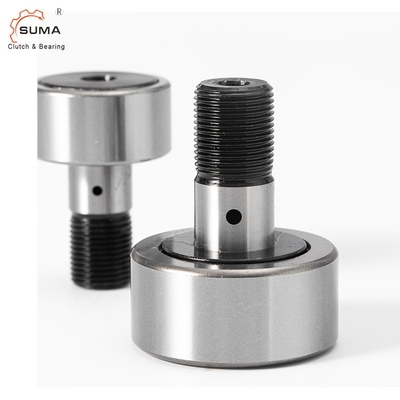

ऑटो प्लांट के लिए सीसीएफएच 3 1/4 एस हैवी ड्यूटी स्टड टाइप कैम फॉलोअर बियरिंग
विशेषताएँ
कैम फॉलोअर का विशिष्ट कार्य रैखिक गति के लिए घर्षण-विरोधी समर्थन प्रदान करना या कैम की सतह का अनुसरण करना है।
SUMA स्टड कैम फॉलोअर को इन अनुप्रयोगों से जुड़े आंतरायिक झटके, लोडिंग और सटीक आवश्यकताओं का सामना करने के लिए डिज़ाइन किया गया था।
आवेदन :
| खाद्य और पेय पदार्थ | पैकेजिंग उपकरण | इकाई सामग्री प्रबंधन |
| ऑटो प्लांट | तेल कुएं में ड्रिलिंग | स्टील की मिले |
| टेक्सटाइल्स/मुद्रण | स्वचालन उपकरण | मशीन के उपकरण |
तकनीकी डेटा
आयाम और क्षमताएँ
| सीलबंद बीआरजी. नहीं |
सीलबंद बीआरजी. नहीं |
बेलन डीआइए (आरडी) |
बेलन चौड़ाई (डब्ल्यू) |
टेक डीआइए (एसडी) |
टेक लंबाई (एसएल) |
न्यूनतम. धागा लंबाई (टीएल) |
अच्छा धागा |
तेल का छेद | आवास डीआइए +.0002 -.0003 |
आरआरसीओएम। सीएल एम्पिंग टॉर्कः एलबीएस. में |
मैक्स स्थिर क्षमता एलबीएस. |
बुनियादी DYN. रेटिंग एलबीएस. |
|
| छेद केंद्र (एचसी) |
छेद डीआईए (एचडी) |
||||||||||||
| सीएफएच-1/2 | सीएफएच-1/2-एस | 0.500 | 0.375 | 0.250 | 5/8 | 1/4 | 1/4-28 | .2503 | 35 | 1580 | 680 | ||
| सीएफएच-9/16 | सीएफएच-9/16-एस | 0.5625 | 0.375 | 0.250 | 5/8 | 1/4 | 1/4-28 | .2503 | 35 | 1580 | 680 | ||
| सीएफएच-5/8 | सीएफएच-5/8-एस | 0.625 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5/16-24 | .3128 | 90 | 2480 | 955 | ||
| सीएफएच-11/16 | सीएफएच-11/16-एस | 0.6875 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5/16-24 | .3128 | 90 | 2480 | 955 | ||
| सीएफएच-3/4 | सीएफएच-3/4-एस | 0.750 | 0.500 | 0.4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
| सीएफएच-7/8 | सीएफएच-7/8-एस | 0.875 | 0.500 | 0.4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
| सीएफएच-1 | सीएफएच-1-एस | 1.000 | 0.625 | 0.625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
| सीएफएच-1 1/8 | सीएफएच-1 1/8-एस | 1.1250 | 0.625 | 0.625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
| सीएफएच-1 1/4 | सीएफएच-1 1/4-एस | 1.250 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
| सीएफएच-1 3/8 | सीएफएच-1 3/8-एस | 1.375 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
| सीएफएच-1 1/2 | सीएफएच-1 1/2-एस | 1.500 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
| सीएफएच-1 5/8 | सीएफएच-1 5/8-एस | 1.625 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
| सीएफएच-1 3/4 | सीएफएच-1 3/4-एस | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 1.0003 | 2250 | 15840 | 6385 |
| सीएफएच-1 7/8 | सीएफएच-1 7/8-एस | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 1.0003 | 2250 | 15840 | 6385 |
| सीएफएच-2 | सीएफएच-2-एस | 2.000 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 1.1253 | 2800 | 21140 | 8090 |
| सीएफएच-2 1/4 | सीएफएच-2 1/4-एस | 2.250 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 1.1253 | 2800 | 21140 | 8090 |
| सीएफएच-2 1/2 | सीएफएच-2 1/2-एस | 2.500 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 1.2503 | 3450 | 32900 | 11720 |
| सीएफएच-2 3/4 | सीएफएच-2 3/4-एस | 2.750 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 1.2503 | 3450 | 32900 | 11720 |
| सीएफएच-3 | सीएफएच-3-एस | 3.000 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1.5003 | 5000 | 49820 | 15720 |
| सीएफएच-3 1/4 | सीएफएच-3 1/4-एस | 3.250 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1.5003 | 5000 | 49820 | 15720 |
| सीएफएच-3 1/2 | सीएफएच-3 1/2-एस | 3.500 | 1.750 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1.7503 | 5000 | 63250 | 22800 |
| सीएफएच-4 | सीएफएच-4-एस | 4.000 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 2.0003 | 5000 | 89540 | 29985 |
| सीएफएच-5-एस | 5.000 | 2.750 | 2.500 | 5 1/16 | 2 9/16 | 2 1/2-12 | 7/8 | 3/16 | 2.5003 | 5000 | 135900 | 46575 | |
| सीएफएच-6-एस | 6.000 | 3.250 | 3.000 | 6 | 3 | 3-12 | 1 | 3/16 | 3.0003 | 5000 | 160900 | 60000 | |
| सीएफएच-7-एस | 7.000 | 3.750 | 3.500 | 7 11/16 | 4 1/8 | 3 1/2-4 | 1 1/4 | 3/16 | 3.5003 | 5000 | 213860 | 75380 | |
