| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | एचएफएल1826 |
18*24*26 HFL1826 तीन पंक्ति सुई रोलर बीयरिंग HFL 1826
तकनीकी डेटा
एचएफएल सीरीज थ्री रो ड्रॉ कप सुई असर एक रोलर असर है जिसमें बेलनाकार रोलर्स होते हैं।
रोलर्स अपने व्यास के सापेक्ष पतले और लंबे होते हैं। इस प्रकार के रोलर्स को सुई रोलर्स कहा जाता है।
यह विशेष रूप से सीमित रेडियल स्थापना आयामों के साथ असर परिणामों के लिए उपयुक्त है।आंतरिक अंगूठी या सुई रोलर और पिंजरे घटकों के बिना एचएफएल सुई रोलर बीयरिंगों का चयन किया जा सकता है.
इस प्रकार की सुई रोलर असर केवल रेडियल भार सहन कर सकते हैं। खींचा कप सुई रोलर असर पतली मुहरबंद और आकार बाहरी छल्ले के साथ सुई रोलर असर हैं।
खींचा गया कप सुई रोलर लेयरिंग - रोलर क्लच लेयरिंग संयोजन के साथः
HFL1426, 14 मिमी बोर, 20 मिमी ओडी, 26 मिमी चौड़ाई
एचएफएल सुई रोलर असर के आयाम और क्षमता
|
शाफ्ट दीया। |
क्लच का नाम | मास |
बर्डरी आयाम |
मोर्टार | गति सीमित करना |
मूल भार रेटिंग |
|||||
| Fw | D | सी | शाफ्ट | बाहरी अंगूठी | सी | को | |||||
| मिन-1 | मिन-1 |
KN | |||||||||
| मिमी | प्लास्टिक स्प्रिंग्स | स्टील स्प्रिंग्स | घ | मिमी | Nm | आरपीएम | |||||
| 3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
| 4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | -- | -- | |
| -- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
| 8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
| -- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
| 12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
| 14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
| 16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
| 18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
| 20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
| 25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
| 30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
| 35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

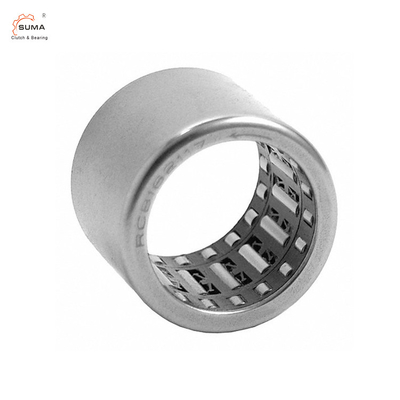

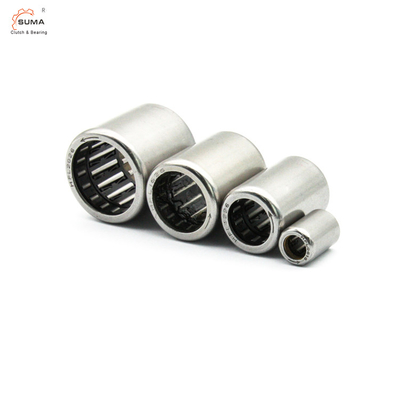

एचएफएल ड्रॉ कप सुई रोलर असर की तस्वीरें
