| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | GEZ63ES GEZ63ES-2RS |

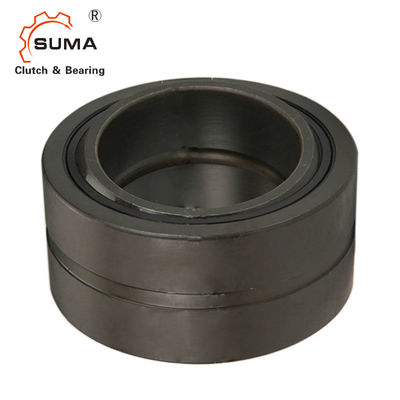

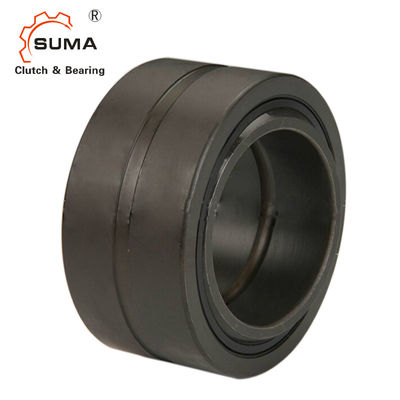

GEZ श्रृंखला स्व-संरेखित गोलाकार सादा असर GEZ63ES GEZ63ES-2RS
गोलाकार सादा असर की विशेषताएं
गोलाकार सादे असर की संरचना रोलिंग बेयरिंग की तुलना में सरल होती है, जो मुख्य रूप से एक बाहरी गोलाकार सतह के साथ एक आंतरिक रिंग और एक आंतरिक गोलाकार सतह के साथ एक बाहरी रिंग से बना होता है।
गोलाकार सादा बीयरिंग आमतौर पर कम गति वाली स्विंगिंग गति (यानी कोणीय गति) के लिए उपयोग की जाती है।चूंकि स्लाइडिंग सतह गोलाकार है, यह एक निश्चित कोण सीमा के भीतर झुकाव गति (अर्थात स्व-संरेखण गति) भी कर सकती है।
गोलाकार बीयरिंग का व्यापक रूप से इंजीनियरिंग हाइड्रोलिक सिलेंडर, फोर्जिंग मशीन टूल्स, इंजीनियरिंग मशीनरी, ऑटोमेशन उपकरण, ऑटोमोटिव शॉक अवशोषक, जल संरक्षण मशीनरी और अन्य उद्योगों में उपयोग किया जाता है।गोलाकार सादा असर एक गोलाकार स्लाइडिंग असर है, और मूल प्रकार गोलाकार स्लाइडिंग गोलाकार संपर्क सतहों के साथ आंतरिक और बाहरी छल्ले से बना है।इसकी संरचना और प्रकार के आधार पर, यह एक ही समय में रेडियल भार, अक्षीय भार, या संयुक्त रेडियल और अक्षीय भार सहन कर सकता है।
आयाम और क्षमता
| भाग संख्या | बोर व्यास | बाहरी व्यास | गेंद की चौड़ाई | दौड़ की चौड़ाई | स्थैतिक रेडियल भार | गतिशील रेडियल भार | वज़न | ||
| मुहरों के बिना | मुहरों के साथ | इंच | इंच | इंच | इंच | एलबीएस | एलबीएस | एलबीएस | |
| 1 | GEZ12ES | - | 0.5 | 0.875 | 0.437 | 0.375 | 9.337 | 3,156 | 0.044 |
| 2 | GEZ15ES | - | 0.625 | 1.0625 | 0.547 | 0.469 | 14.732 | 4864 | 0.077 |
| 3 | GEZ19ES | GEZ19ES-2RS | 0.75 | 1.25 | 0.656 | 0.562 | 20.927 | 7089 | 0.121 |
| 4 | GEZ22ES | GEZ22ES-2RS | 0.875 | 1.4375 | 0.765 | 0.656 | 28.573 | 9565 | 0.187 |
| 5 | GEZ25ES | GEZ25ES-2RS | 1 | 1.625 | 0.875 | 0.75 | 37.359 | 12605 | 0.265 |
| 6 | GEZ31ES | GEZ31ES-2RS | 1.25 | 2 | 1.093 | 0.937 | 58.507 | 19468 | 0.507 |
| 7 | GEZ34ES | GEZ34ES-2RS | 1.375 | 2.1875 | 1.187 | 1.031 | 69.756 | 23404 | 0.772 |
| 8 | GEZ38ES | GEZ38ES-2RS | 1.5 | 2.4375 | 1.312 | 1.125 | 84.379 | 28129 | 0.926 |
| 9 | GEZ44ES | GEZ44ES-2RS | 1.75 | 2.8125 | 1.531 | 1.312 | 114.752 | 38255 | 1.41 |
| 10 | GEZ50ES | GEZ50ES-2RS | 2 | 3.1875 | 1.75 | 1.5 | 150.754 | 50508 | 2.05 |
| 1 1 | GEZ57ES | GEZ57ES-2RS | 2.25 | 3.5625 | 1.969 | 1.687 | 191.251 | 63002 | 2.87 |
| 12 | GEZ63ES | GEZ63ES-2RS | 2.5 | 3.9375 | 2.187 | 1.875 | 234.007 | 77629 | 4.08 |
| 13 | GEZ69ES | GEZ69ES-2RS | 2.75 | 4.375 | 2.406 | 2.062 | 285.752 | 95628 | 5.29 |
| 14 | GEZ76ES | GEZ76ES-2RS | 3 | 4.75 | 2.625 | 2.25 | 337.506 | 112505 | 6.84 |
| 15 | GEZ82ES | GEZ82ES-2RS | 3.25 | 5.125 | 2.844 | 2.437 | 396.009 | 131626 | 8.38 |
| 16 | GEZ88ES | GEZ88ES-2RS | 3.5 | 5.5 | 3.062 | 2.625 | 459.001 | 153003 | 10.58 |
| 17 | GEZ95ES | GEZ95ES-2RS | 3.75 | 5.875 | 3.281 | 2.812 | 531.004 | 175507 | 12.79 |
| 18 | GEZ101ES | GEZ101ES-2RS | 4 | 6.25 | 3.5 | 3 | 596.256 | 202508 | 15.44 |
| 19 | GEZ114ES | GEZ114ES-2RS | 4.5 | 7 | 3.937 | 3.375 | 765.002 | 252006 | 21.61 |
| 20 | GEZ120ES | GEZ120ES-2RS | 4.75 | 7.375 | 4.156 | 3.562 | 843.754 | 281254 | 25.36 |
| 21 | GEZ127ES | GEZ127ES-2RS | 5 | 7.75 | 4.375 | 3.75 | 933.755 | 315009 | 29.76 |
| 22 | GEZ152ES | GEZ152ES-2RS | 6 | 8.75 | 4.75 | 4.125 | 1170.002 | 389257 | 38.59 |
