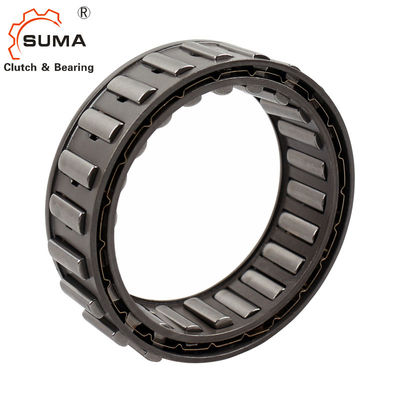

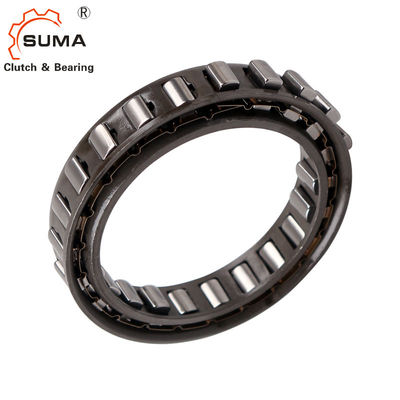

SF18-13.5 केज फ्रीव्हील सेंट्रीफ्यूगल स्प्रैग क्लच असर
विशेषताएँ
केज फ्रीव्हील्स एसएफ स्प्रैग फ्रीव्हील हैं
ग्राहक द्वारा आपूर्ति किए गए आंतरिक और . के बीच स्थापित
बाहरी छल्ले।
फ़्रीव्हील्स SF का उपयोग इस प्रकार किया जाता है:
बैकस्टॉप
ओवररनिंग क्लच
इंडेक्सिंग फ्रीव्हील्स
मानक प्रकार के अलावा, दो अन्य
विस्तारित सेवा जीवन के लिए प्रकार उपलब्ध हैं।
93 000 एनएम तक नाममात्र का टॉर्क।
आयाम और क्षमता
फ्रीव्हील आकार |
प्रकार
|
नाममात्र टी orque एम.एन. एनएम |
प्रकार | नाममात्र टी orque एम.एन. एनएम |
प्रकार | नाममात्र टी orque एम.एन. एनएम |
स्प्रैग लिफ्ट-ऑफ बाहरी रिंग पर गति न्यूनतम-1 |
जे मिमी |
डी मिमी |
बी मिमी |
क मिमी |
स्प्रैग मात्रा | वज़न किलोग्राम |
SF18-13,5 | जे | 66 | 18,80 | 35,47 | 13,5 | 50 | 10 | 0,04 | |||||
एसएफ23-13,5 | जे | 120 | 23,63 | 40,29 | 13,5 | 55 | 12 | 0,04 | |||||
SF27-13,5 | जे | 160 | संयुक्त | 160 | जज़ | 100 | 3 600 | 27,78 | 44,42 | 13,5 | 65 | 14 | 0,05 |
SF31-13,5 | जे | 170 | संयुक्त | 170 | जज़ | 110 | 3 400 | 31,75 | 48,41 | 13,5 | 70 | 12 | 0,04 |
SF32-21.5 | जे | 400 | 32,77 | 49,44 | 21,5 | 65 | 14 | 0,07 | |||||
SF37-14,5 | क | 270 | के.टी. | 270 | KZ | 210 | 2 900 | 37 | 55 | 14,5 | 75 | 14 | 0,06 |
SF42-21 | जे | 720 | 42,10 | 58,76 | 21 | 85 | 18 | 0,09 | |||||
SF44-14,5 | क | 500 | के.टी. | 500 | KZ | 400 | 2 250 | 44 | 62 | 14,5 | 90 | 20 | 0,08 |
एसएफ46-21 | जे | 840 | 46,77 | 63,43 | 21 | 90 | 20 | 0,10 | |||||
SF50-18,5 | क | 680 | के.टी. | 680 | KZ | 580 | 2 250 | 50 | 68 | 18,5 | 90 | 20 | 0,10 |
एसएफ56-21 | जे | 1 050 | 56,12 | 72,78 | 21 | 100 | 22 | 0,11 | |||||
SF57-18,5 | क | 950 | के.टी. | 950 | KZ | 800 | 2 000 | 57 | 75 | 18,5 | 105 | 24 | 0,13 |
SF61-21 | जे | 1 300 | संयुक्त | 1 300 | जज़ | 1 150 | 1 550 | 61,91 | 78,57 | 21 | 110 | 26 | 0,14 |
SF72-23,5 | क | 2 100 | के.टी. | 2 100 | KZ | 1 850 | 1 550 | 72 | 90 | 23,5 | 135 | 32 | 0,23 |
एसएफ82-25 | क | 2 300 | के.टी. | 2 300 | KZ | 2 100 | 1 450 | 82 | 100 | 25 | 140 | 36 | 0,26 |
SF107-25 | क | 3 300 | के.टी. | 3 300 | KZ | 3 100 | 1 300 | 107 | 125 | 25 | 170 | 48 | 0,35 |
SF127-25 | क | 4 900 | के.टी. | 4 900 | KZ | 4 600 | 1 200 | 127 | 145 | 25 | 210 | 56 | 0,40 |
SF140-50 | एस | 13 600 | अनुसूचित जनजाति | 13 600 | SZ | 10 500 | 950 | 140 | 180 | 50 | 260 | 24 | 1,70 |
SF140-63 | एस | 18 000 | अनुसूचित जनजाति | 18 000 | SZ | 14 000 | 800 | 140 | 180 | 63 | 260 | 24 | 2,00 |
SF170-50 | एस | 17 000 | अनुसूचित जनजाति | 17 000 | SZ | 13 500 | 880 | 170 | 210 | 50 | 290 | 28 | 1,95 |
SF170-63 | एस | 23 000 | अनुसूचित जनजाति | 23 000 | SZ | 18 500 | 720 | 170 | 210 | 63 | 290 | 28 | 2,40 |
एसएफ200-50 | एस | 23 000 | अनुसूचित जनजाति | 23 000 | SZ | 18 500 | 820 | 200 | 240 | 50 | 325 | 36 | 2,50 |
एसएफ200-63 | एस | 29 000 | अनुसूचित जनजाति | 29 000 | SZ | 23 500 | 680 | 200 | 240 | 63 | 325 | 36 | 3,10 |
SF230-63 | एस | 37 000 | अनुसूचित जनजाति | 37 000 | SZ | 29 500 | 650 | 230 | 270 | 63 | 360 | 45 | 3,90 |
SF270-50 | एस | 35 000 | अनुसूचित जनजाति | 35 000 | SZ | 29 500 | 720 | 270 | 310 | 50 | 410 | 48 | 3,40 |
SF270-63 | एस | 44 000 | अनुसूचित जनजाति | 44 000 | SZ | 37 000 | 600 | 270 | 310 | 63 | 410 | 48 | 4,20 |
SF340-50 | एस | 45 000 | अनुसूचित जनजाति | 45 000 | SZ | 43 000 | 640 | 340 | 380 | 50 | 510 | 60 | 4,20 |
SF340-63 | एस | 67 500 | अनुसूचित जनजाति | 67 500 | SZ | 57 500 | 540 | 340 | 380 | 63 | 510 | 60 | 5,20 |
SF380-50 | एस | 57 000 | अनुसूचित जनजाति | 57 000 | SZ | 48 500 | 610 | 380 | 420 | 50 | 550 | 63 | 4,40 |
SF440-63 | एस | 93 000 | अनुसूचित जनजाति | 93 000 | SZ | 80 000 | 470 | 440 | 480 | 63 | 640 | 72 | 6,20 |
सैद्धांतिक नाममात्र टोक़ केवल आंतरिक और बाहरी रिंग के बीच आदर्श सांद्रता के लिए लागू होता है।
अधिकतम पारगम्य टोक़ निर्दिष्ट नाममात्र टोक़ का 2 गुना है।चयन टोक़ के निर्धारण के लिए पृष्ठ 14 देखें।
बढ़ते
केज फ़्रीव्हील्स का पार्श्व मार्गदर्शन या तो बाहरी रिंग पर एक कंधे से या बाहरी रिंग में लगे गार्ड रिंग या गार्ड डिस्क द्वारा प्रभावित किया जा सकता है।यदि कई पिंजरों को साथ-साथ व्यवस्थित किया जाए तो टॉर्क ट्रांसमिशन क्षमता को बढ़ाया जा सकता है।इस मामले में कृपया ट्रांसमिसिबल टॉर्क पर रिंगस्पैन से सलाह लें।कृपया स्प्रैग ट्रैक्स के संबंध में पृष्ठ 118 पर तकनीकी बिंदुओं पर ध्यान दें।
आदेश देने के लिए उदाहरण
फ्रीव्हील आकार एसएफ 44-14,5, मानक प्रकार:
&सांड;एसएफ 44-14,5 के
