| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | FSO700 HPI700 |

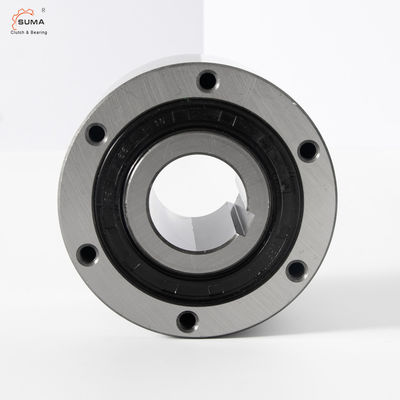

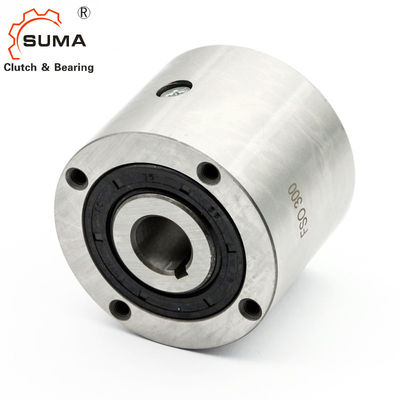

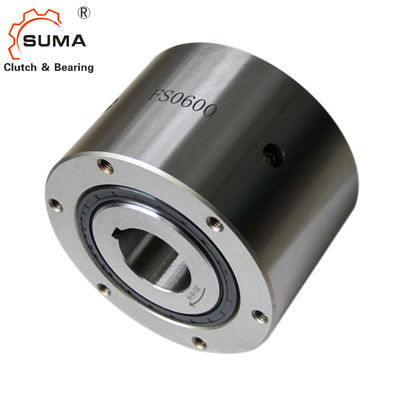

FSO700 HPI700 वन वे स्प्रैग फ्रीव्हील्स कैम क्लच असर
विशेषताएँ
प्रकार एफएसओ, एफएसओ-जीआर, और एचपीआई 300 से 700 दो बॉल बेयरिंग का उपयोग करते हुए स्व-निहित, सीलबंद और असर वाले स्प्रैग प्रकार के फ्रीव्हील हैं।
स्नेहन
प्रकार एफएसओ और एचपीआई तेल चिकनाई वाले होते हैं और मानक शाफ्ट लिप सील का उपयोग करते हैं।
टाइप एफएसओ-जीआर ग्रीस स्नेहक है और संपर्क मुक्त भूलभुलैया मुहरों से लैस किया जा सकता है।
टाइप एचपीआई विशेष रूप से उच्च गति अनुक्रमण अनुप्रयोगों के लिए डिज़ाइन किया गया है।
आयाम और क्षमता
| प्रकार | आकार |
टॉर्कः टीके.एन.1 [एनएम] |
ओवररनिंग गति [मिनट-1] |
आयाम (मिमी) | चिकनाई | वज़न | टॉर्क ड्रैग | |||||||||||||||
| एफएसओ एफएसओ-जीआर एचपीआई |
एफएसओ एनमैक्स2) |
एफएसओ-जीआर एनमैक्स3) |
डीएच7-बीएक्सएच |
d4) न्यूनतम अधिकतम |
ए |
बी -0.05 |
सी | इ | एफ | जी | जेड | जे | क | ली | एफ | एफएसओ | एफएसओ..जीआर | एचपीआई | [किलोग्राम] | टीआर[एनसीएम] | ||
| 300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12...19 | 63.5 | 76.2 | 60.45 | 1.6 | 28.58 | 66.67 | 4 | एम8 | 13 | एम6 | 0.8 | 7 | 10 | 14 | 1.6 | 18 | |
| 400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12...22 | 69.85 | 88.9 | 68.07 | 1.6 | 30 | 73 | 4 | एम8 | 13 | एम6 | 0.8 | 10 | 20 | 20 | 2.7 | 27 | |
| 500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19...33 | 88.9 | 107.95 | 85.73 | 1.6 | 45 | 92 | 4 | एम8 | 16 | एम6 | 1.5 | 22 | 35 | 35 | 4.8 | 31 | |
| 600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24...57 | 95.25 | 136.525 | 92.2 | 1.6 | 63.5 | 120.6 | 6 | एम8 | 16 | एम6 | 1.6 | 52 | 84 | 84 | 8.6 | 62 | |
| 700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48...82 | 127 | 180.975 | 123.85 | 1.6 | 90 | 158.75 | 8* | एम10* | 20 | एम6 | 1.6 | 168 | 280 | 280 | 19 | 156 | |
टिप्पणियाँ
1) टी अधिकतम = 2 बार;टी केएन »चयन पृष्ठ 10 से 13 तक देखें
2) आंतरिक दौड़ / बाहरी दौड़
3) आंतरिक दौड़ / बाहरी दौड़ भूलभुलैया मुहर
4) इंच बोर अनुरोध पर उपलब्ध है
5) केवल बड़े आकार के बोर के लिए
आकार 600 > 50 मिमी
आकार 700> 75 मिमी
*) 60 छेद समान रूप से 60 डिग्री पर स्थित हैं;प्लस 2 अतिरिक्त-छेद 180 डिग्री पर;»बढ़ते और रखरखाव के निर्देशों का संदर्भ लें
बढ़ते और युग्मन
