| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SUMA |
| प्रमाणन: | ISO SGS |
| मॉडल संख्या: | DC3175(3C) |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD6.5-USD8 PER PIECE |
| पैकेजिंग विवरण: | कार्टन का डिब्बा |
| प्रसव के समय: | 3-5 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 10000PCS प्रति माह |
| प्रोडक्ट का नाम: | एक तरह से क्लच असर DC3175(3C) | सामग्री: | GCr15 असर स्टील |
|---|---|---|---|
| टोक़ क्षमता: | 159एनएम | घूमने की रफ़्तार: | 6000rpm |
| इकाई वजन: | 0.06 किग्रा | गारंटी: | 1 वर्ष |
| आकार: | 31.75*48.41*13.5mm | ओईएम: | स्वीकार करना |
| हाई लाइट: | डीसी स्प्रैग टाइप क्लच,2600 आरपीएम स्प्रैग टाइप क्लच,एक्सटेंशन वन वे स्प्रैग क्लच |
||

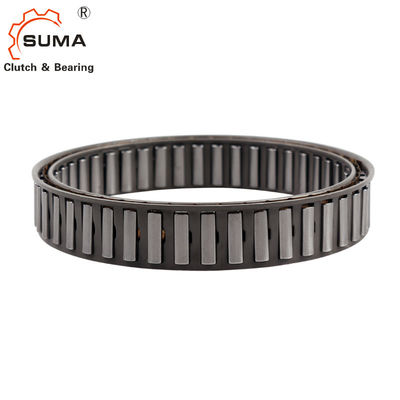

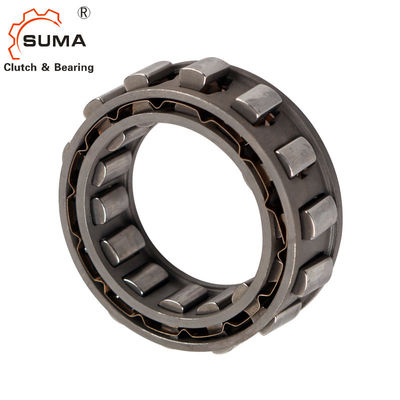

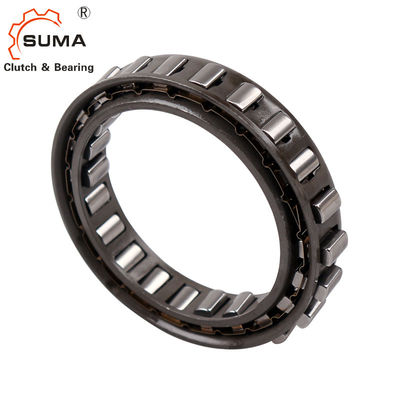

डीसी स्प्रैग टाइप क्लच
संक्षिप्त परिचय
टाइप डीसी आंतरिक या बाहरी दौड़ के बिना एक स्प्रैग प्रकार का फ्रीव्हील पिंजरा है।इसे एक डिजाइन में स्थापित किया जाना चाहिए जो दौड़ प्रदान करता है, अक्षीय और रेडियल भार, स्नेहन और सीलिंग के लिए समर्थन करता है।डीसी प्रकार संस्करण-एन विद्युत पारेषण उपकरण में वर्तमान में उपयोग किए जाने वाले सभी प्रकार के स्नेहक को स्वीकार करता है।
स्प्रैग स्पेस टॉलरेंस को पार नहीं किया जाना चाहिए।निम्नलिखित पृष्ठों पर दिखाए गए अनुसार फ्रीव्हील कार्यों को सही ढंग से सुनिश्चित करने के लिए आंतरिक और बाहरी दौड़ दोनों में न्यूनतम सादा चौड़ाई "ई" होनी चाहिए, बिना किसी अवकाश के।
वैकल्पिक रूप से, कठोर स्टील शाफ्ट, या आवास के मामले में, नीचे दिए गए विनिर्देश के अनुसार दौड़ लगाई जा सकती है।तैयार भाग की सतह की कठोरता न्यूनतम 0,6 मिमी की गहराई के लिए एचआरसी 60 से 62 होनी चाहिए।
कोर कठोरता HRC35 से 45 होनी चाहिए। सतह खुरदरापन 22CLA से अधिक नहीं होना चाहिए।दौड़ के बीच अधिकतम टेपर: 25 मिमी चौड़ाई के लिए 0,007 मिमी।
आयाम और क्षमता
|
आकार
|
टीकेएन1) |
ओवररनिंग गति |
स्प्रैग स्पेस
|
नहीं। क्लिप का
|
नहीं। स्प्रैग्स का |
वज़न | ||||||
| निमैक्स 2) | Namax3) | ए+0.008 -0.005 |
सी ± 0.013 | एमिन | एडमिन | बीमैक्स | ||||||
| [एनएम] | [मिनट-1] | [मिनट -1] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [किलोग्राम] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 ± 0.075 | 10 | 50 | 15 | - | 12 | 0.03 |
| DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 ± 0.075 | 13.5 | 58 | 18 | - | 14 | 0.055 |
| DC3034-एन | 124 | 6300 | 3100 | 30.34 | 47 | 8.33 ± 0.075 | 13.5 | 62 | 20 | - | 14 | 0.06 |
| DC3175(3C)-N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33 ± 0.075 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
| DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 ± 0.075 | 16 | 71 | 25 | - | 18 | 0.085 |
| DC4127(3C)-एन | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 ± 0.075 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
| DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33 ± 0.1 | 16 | 79 | 29 | - | 20 | 0.095 |
| DC4972(4C)-एन | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 ± 0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 16 | 92 | 36 | - | 24 | 0.11 |
| DC5476A(4C)-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B(4C)-N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C(4C)-N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
| DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33 ± 0.1 | 16 | 98 | 38 | - | 26 | 0.11 |
| DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 8.33 ± 0.1 | 21 | 104 | 42 | - | 26 | 0.175 |
| DC7221(5C)-N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 ± 0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 ± 0.1 | 21 | 115 | 48 | - | 30 | 0.185 |
| DC7221B(5C)-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 ± 0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C(5C)-N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33 ± 0.1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100,000 | 8.33 ± 0.1 | 25.4 | 132 | 55 | - | 34 | 0.27 |
| DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33 ± 0.1 | 16 | 134 | 58 | - | 34 | 0.165 |
| DC10323A(5C)*-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 8.33 ± 0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140,000 | 8.33 ± 0.1 | 25.4 | 184 | 80 | - | 50 | 0.4 |
| DC12388C (11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.50 ± 0.1 | 25.4 | 186 | 80 | 1 1 | 44 | 0.4 |
टिप्पणियाँ
1) टी अधिकतम = 2 × टी केएन
» चयन पृष्ठ 12 से 19 तक देखें
2) आंतरिक दौड़ आगे निकल गई
3) बाहरी दौड़ ओवररन
*) निकला हुआ किनारा केंद्रित आंतरिक पिंजरे विपरीत पर है
पक्ष
**) स्वीकार्य ± 0,013 तक सहिष्णुता का विस्तार
