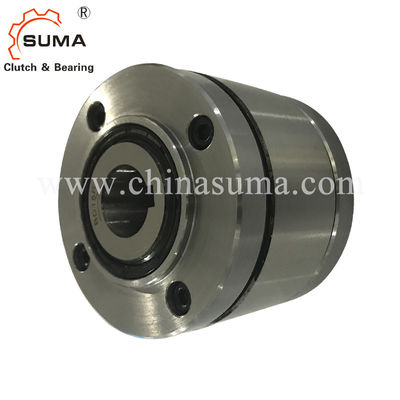

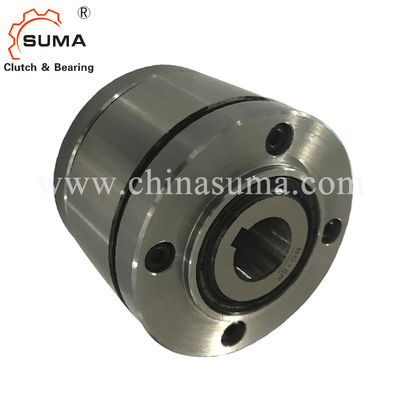

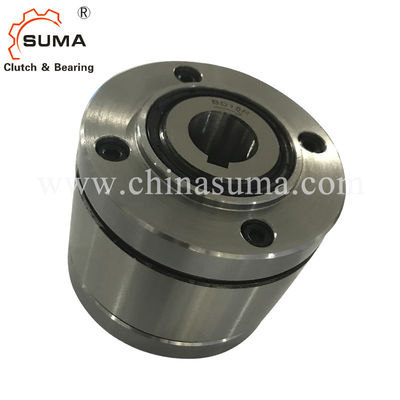

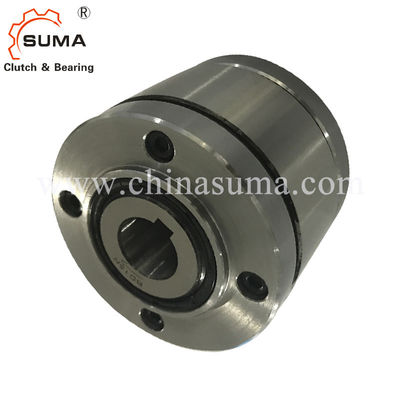

BD20 पूर्ण फ्रीव्हील 1700RPM ओवररनिंग क्लच असर
विशेषताएँ
कम्पलीट फ्रीव्हील्स बीडी &हेलीप;X बॉल बेयरिंग और स्प्रैग लिफ्ट-ऑफ X के साथ सील स्प्रैग फ्रीव्हील हैं। उन्हें तेल से भरा आपूर्ति की जाती है।जब आंतरिक रिंग तेज गति से घूमती है तो स्प्रैग लिफ्ट-ऑफ एक्स पहनने से मुक्त फ्रीव्हीलिंग ऑपरेशन सुनिश्चित करता है।
फ्रीव्हील्स बीडी &हेलीप;एक्स के रूप में प्रयोग किया जाता है:
बैकस्टॉप
ओवररनिंग क्लच
हाई स्पीड फ्रीव्हीलिंग ऑपरेशन वाले अनुप्रयोगों के लिए और जब कम स्पीड ड्राइविंग ऑपरेशन के साथ ओवररनिंग क्लच के रूप में उपयोग किया जाता है।
42 500 एनएम तक नाममात्र का टॉर्क।
150 मिमी तक के बोर।
तकनीकी डेटा
| वस्तु | बीडी20 |
| भीतरी दीया। | 20 मिमी |
| बाहरी दीया। | 106 मिमी |
| चौड़ाई | 77 मिमी |
| टॉर्कः | 420 एनएम |
| वज़न | 3.8 किग्रा |
| पत्तन | शंघाई, Ningbo |
| डिलीवरी का समय | 10-15 दिन |
| पैकेट | लकड़ी के पैकेज, गत्ते का डिब्बा पैकेज, आदि |
| आवेदन पत्र | कन्वेयर, इलेक्ट्रिक मोटर, बाल्टी लिफ्ट, आदि |
आयाम और क्षमता
|
फ्रीव एड़ी का आकार |
प्रकार |
नोमो इनल टॉर्क |
आंतरिक रिंग गति न्यूनतम-1 . पर स्प्रैग लिफ्ट-ऑफ |
मैक्स।रफ़्तार रिंग फ्रीव ऊँची एड़ी के जूते / मिनट-1 . चलता है |
बाहरी रिंग ड्राइव मिनट-1 | मिमी |
पकाऊ डी दर्द मिमी |
मिमी | अधिकतममिमी | बी मिमी |
डी मिमी |
एफ मिमी |
जी** | एच मिमी |
क मिमी |
ली मिमी |
आर मिमी |
एस मिमी |
टी मिमी |
जेड** |
वी घ |
| बीडी 20 | डीएक्स | 420 | 750 | 1 700 | 300 | 30 | 30 | 65,5 | 106 | 0,75 | एम 6 | 26 | 5 | 77 | 70 | 0,5 | 90 | 6 | 3,8 | ||
| बीडी 25 | डीएक्स | 700 | 700 | 1 600 | 280 | 35 | 40 | 40 | 81,5 | 126 | 0,75 | एम 6 | 30 | 5 | 93 | 80 | 0,5 | 105 | 6 | 6,6 | |
| बीडी 30 | डीएक्स | 1 250 | 630 | 1 600 | 252 | 45 | 50 | 50 | 88,5 | 151 | 0,75 | एम 8 | 36 | 6 | 102 | 100 | 1,5 | 130 | 6 | 10,3 | |
| बीडी 40 | एसएक्स | 1 900 | 430 | 1 500 | 172 | 45 | 55 | 60 | 60 | 102,5 | 181 | 0,75 | एम10 | 37 | 6 | 116 | 120 | 3,5 | 160 | 6 | 17,4 |
| बीडी 45 | एसएक्स | 2 300 | 400 | 1 500 | 160 | 55 | 65 | 70 | 70 | 115,5 | 196 | 1,25 | एम 12 | 38 | 6 | 130 | 130 | 5,0 | 170 | 8 | 22,4 |
| बीडी 52 | एसएक्स | 5 600 | 320 | 1 500 | 128 | 65 | 75 | 80 | 80 | 130,5 | 216 | 1,75 | एम14 | 44 | 8 | 150 | 150 | 4,5 | 190 | 8 | 31,1 |
| बीडी 55 | एसएक्स | 7 700 | 320 | 1 250 | 128 | 75 | 85 | 90 | 90 | 146,5 | 246 | 1,75 | एम 14 | 48 | 10 | 170 | 160 | 2,5 | 215 | 8 | 45,6 |
| बीडी 60 | एसएक्स | 14 500 | 250 | 1 100 | 100 | 85 | 95 | 100 | 105 | 182,5 | 291 | 1,75 | एम 14 | 55 | 10 | 206 | 190 | 2,5 | 250 | 8 | 78,2 |
| बीडी 70 | एसएक्स | 21 000 | 240 | 1 000 | 96 | 120 | 120 | 192,5 | 321 | 1,25 | एम 16 | 58 | 10 | 215 | 210 | 5,0 | 280 | 8 | 93,4 | ||
| बीडी 100 | यूएक्स | 42 500 | 210 | 750 | 84 | 150 | 150 | 248,5 | 411 | 3,75 | एम 20 | 79 | 10 | 276 | 270 | 6,5 | 365 | 10 | 198,4 |
अधिकतम पारगम्य टोक़ निर्दिष्ट नाममात्र टोक़ का 2 गुना है।चयन टोक़ के निर्धारण के लिए पृष्ठ 14 देखें।
दीन 6885 के अनुसार की-वे, पृष्ठ 1 &सांड;कीवे चौड़ाई JS10 का सहिष्णुता।
* दीन 6885 के अनुसार की-वे, पेज 3 &सांड;कीवे चौड़ाई JS10 का सहिष्णुता।
** जेड = पिच सर्कल टी पर टैप किए गए छेद जी की संख्या।
बढ़ते उदाहरण
टेक्सटाइल मशीन के हाई स्पीड रोटेटिंग मेन ड्राइव के शाफ्ट एंड पर ओवररन-निंग क्लच के रूप में फ्रीव्हील बीडी 45 एसएक्स को पूरा करें।स्प्रोकेट एक सहायक ड्राइव से जुड़ा हुआ है।सामान्य ऑपरेशन (फ्रीव्हीलिंग ऑपरेशन) में आंतरिक रिंग ओवररन हो जाती है और बाहरी रिंग स्प्रोकेट पर बोल्ट के साथ एक ठहराव पर होती है।सेट-अप के दौरान, मशीन चेन ड्राइव के माध्यम से धीरे-धीरे चलने वाले ऑक्स आई-लियरी ड्राइव और ड्राइविंग ऑपरेशन में काम कर रहे फ्रीव्हील द्वारा संचालित होती है।फ्रीव्हीलिंग ऑपरेशन में आंतरिक रिंग की उच्च गति के साथ, टाइप स्प्रैग लिफ्ट-ऑफ एक्स का उपयोग किया जाता है;स्प्रैग बिना संपर्क के फ्रीव्हीलिंग ऑपरेशन में काम करते हैं और इसलिए पहनने से मुक्त होते हैं।
बढ़ते
ग्राहक लगाव वाला हिस्सा व्यास R पर केंद्रित होता है और चेहरे पर बोल्ट किया जाता है।कवर पर पायलट विशेष रूप से छोटे और संकरे भागों (स्प्रोकेट, गियर व्हील आदि) को जोड़ने के लिए उपयुक्त है।अनुलग्नक भाग को माउंट करने के लिए ग्राहक को आवश्यक लंबाई के बन्धन शिकंजा प्रदान करना चाहिए।
शाफ्ट की सहनशीलता ISO h6 या j6 होनी चाहिए और अटैचमेंट भाग के पायलट व्यास R की सहनशीलता ISO H7 या J7 होनी चाहिए।
आदेश देने के लिए उदाहरण
फ्रीव्हील आकार BD 30, स्प्रैग लिफ्ट-ऑफ X . के साथ टाइप करें
और 45 मिमी बोर:
&सांड;बीडी 30 डीएक्स, डी = 45 मिमी
