| ब्रांड नाम: | SUMA |
| मॉडल संख्या: | सीएफ-1/2-एन-एसबी |
| न्यूनतम आदेश मात्रा: | 10 पीसी |
| कीमत: | USD2.5-USD3.2 PER PIECE |
| प्रसव का समय: | 2-5 दिन |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |

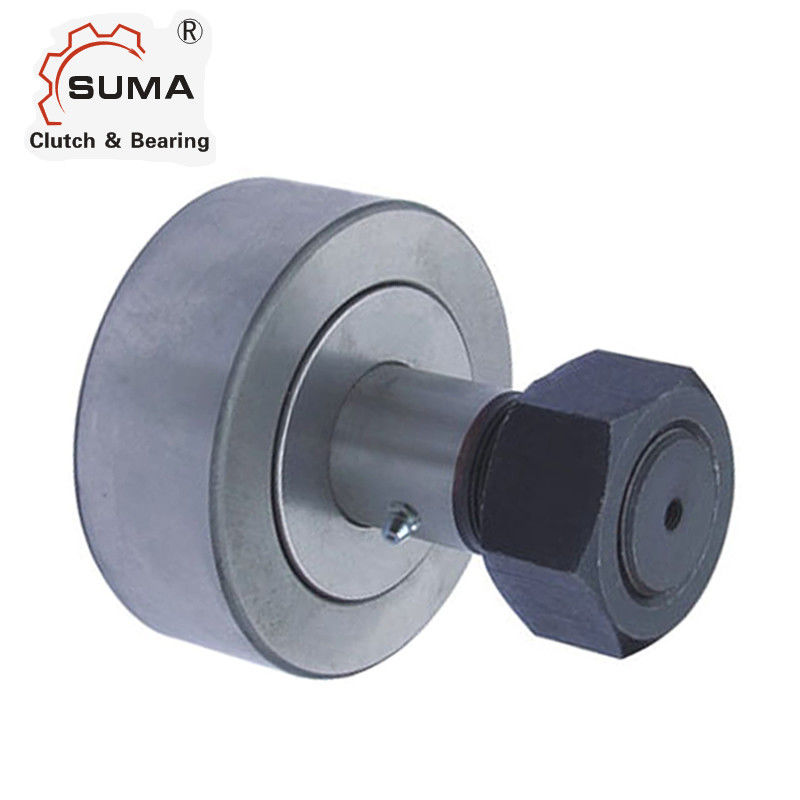

CF-1/2-NS सील GCr15 स्टड टाइप ट्रैक रोलर
विशेषताएँ
स्टड स्टाइल कैम फॉलोअर्स के पास आमतौर पर एक मानक आकार का स्टड होता है, लेकिन बढ़ी हुई स्थिर भार क्षमता के लिए एक भारी स्टड उपलब्ध होता है।
भारी शुल्क वाले अनुप्रयोगों के लिए एक रोलर डिजाइन का उपयोग किया जा सकता है।यह गतिशील भार क्षमता को बढ़ाने और कुछ जोर क्षमता प्रदान करने के लिए सुई रोलर कैम अनुयायियों में उपयोग किए जाने की तुलना में बड़े व्यास के रोलर्स की दो पंक्तियों को नियोजित करता है।यह डिज़ाइन पूर्ण पूरक डिज़ाइन की तुलना में उच्च गति का समर्थन कर सकता है।
तकनीकी डेटा
| प्रोडक्ट का नाम | CF-1/2-NS स्टड टाइप कैम फॉलोअर बेयरिंग |
| आदर्श | CF-1/2-NS |
| सामग्री | जीसीआर15 |
| पैकेट | कार्टन बॉक्स / लकड़ी के बक्से, चरखी, आदि |
| भुगतान की शर्तें | टीटी.एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन |
| डिलीवरी का समय | नमूने के लिए 2-4 दिन, बड़े आदेश के लिए 7 दिन; |
आयाम और क्षमता
| सील नं। | मुहरबंद संख्या | रोलर दीया।(आरडी) | रोलर चौड़ाई (डब्ल्यू) |
स्टड दीया। (एसडी) |
टेक एलजीथ (एसएल) |
न्यूनतम तीसरी एलजीथ (टीएल) | महीन धागे | लब फिटिंग आकार (एफ) |
टोक़ एलबीएस |
| सीएफ-1/2-एन | CF-1/2-NS | 0.5 | 0.344 | 0.19 | 1/2 | 1/4 | 10-32 | 1/8 | 15 |
| सीएफ़-1/2 | सीएफ-1/2-एस | 0.5 | 0.375 | 0.19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 |
| सीएफ़-9/16 | सीएफ़-9/16-एस | 0.5625 | 0.375 | 0.19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 |
| सीएफ-5/8-एन | CF-5/8-NS | 0.625 | 0.406 | 0.25 | 5/8 | 5/16 | 1/4-28 | 1/8 | 35 |
| CF-5/8 | CF-5/8-एस | 0.625 | 0.4375 | 0.25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 35 |
| सीएफ़-11/16 | सीएफ़-11/16-एस | 0.6875 | 0.4375 | 0.25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 95 |
| सीएफ़-3/4 | सीएफ-3/4-एस | 0.75 | 0.5 | 0.375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 95 |
| CF-7/8 | CF-7/8-एस | 0.875 | 0.5 | 0.375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 250 |
| सीएफ़-1 | सीएफ-1-एस | 1 | 0.625 | 0.4375 | 1 | 1/2 | 7/16-20 | 3/16 | 250 |
| CF-1 1/8 | CF-1 1/8-एस | 1.125 | 0.625 | 0.4375 | 1 | 1/2 | 7/16-20 | 3/16 | 350 |
| CF-1 1/4 | CF-1 1/4-एस | 1.25 | 0.75 | 0.5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 350 |
| CF-1 3/8 | CF-1 3/8-एस | 1.375 | 0.75 | 0.5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 650 |
| CF-1 1/2 | CF-1 1/2-S | 1.5 | 0.875 | 0.625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 650 |
| CF-1 5/8 | CF-1 5/8-एस | 1.625 | 0.875 | 0.625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 1250 |
| CF-1 3/4 | CF-1 3/4-एस | 1.75 | 1 | 0.75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1250 |
| CF-1 7/8 | CF-1 7/8-एस | 1.875 | 1 | 0.75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1500 |
| सीएफ़-2 | सीएफ-2-एस | 2 | 1.25 | 0.875 | 2 | 1 | 7/8-14 | 3/16 | 1500 |
| CF-2 1/4 | CF-2 1/4-एस | 2.25 | 1.25 | 0.875 | 2 | 1 | 7/8-14 | 3/16 | 2250 |
| CF-2 1/2 | CF-2 1/2-S | 2.5 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 2250 |
| CF-2 3/4 | CF-2 3/4-एस | 2.75 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 3450 |
| सीएफ़-3 | सीएफ-3-एस | 3 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 3450 |
| CF-3 1/4 | CF-3 1/4-एस | 3.25 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 4200 |
| CF-3 1/2 | CF-3 1/2-S | 3.5 | 2 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 | 5000 |
| CF-4 | सीएफ-4-एस | 4 | 2.25 | 1.5 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 | 5000 |
| सीएफ-5-एस | 5 | 2.75 | 2 | 5 1/16 | 2 9/16 | 2-12 | 1/4एन.पीटी | 5000 | |
| सीएफ-6-एस | 6 | 3.25 | 2.5 | 6 | 3 | 2 1/2-12 | 1/4एन.पीटी | 5000 | |
| सीएफ-7-एस | 7 | 3.75 | 3 | 7 11/16 | 4 1/8 | 3-12 | 1/4एन.पीटी | 5000 | |
| CF-8-एस | 8 | 4.25 | 3.25 | 8 1/2 | 4 1/4 | 3 1/4-4 | 1/4एन.पीटी | 5000 | |
| सीएफ-9-एस | 9 | 4.75 | 3.75 | 9 1/2 | 4 3/4 | 3 1/2-4 | 1/4एन.पीटी | 5000 | |
| सीएफ-10-एस | 10 | 5.25 | 4.25 | 10 | 4 3/4 | 3 1/2-4 | 1/4एन.पीटी | 5000 |
