| ब्रांड नाम: | SUMA |
| मॉडल संख्या: | सीसीएफएच-1 3/4-एसबी |
| न्यूनतम आदेश मात्रा: | 10 पीसी |
| कीमत: | USD6-USD8 PER PIECE |
| प्रसव का समय: | 2-5 दिन |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |

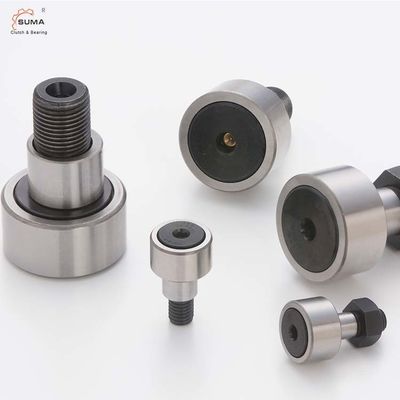

सीसीएफई-एसबी सीरीज सनकी स्टड कैम अनुयायी बियरिंग्स सीसीएफएच-1 3/4-एसबी
तकनीकी डेटा
आयाम और क्षमता
|
बीआरजी.ना। |
रोलर दीया। (आरडी) +.000 -.001 |
बेलन चौड़ाई (डब्ल्यू) +.000 -.005 |
झाड़ी। एल'जीटीएच। (जी*) +.000 -.010 |
झाड़ी।डीआईए। (बीडी) ±.001 |
स्टड एल'जीटीएच। (एसएल) |
मिन।THR'D एल'जीटीएच। (टीएल) |
ठीक THR'DS। |
ईसीसी। |
लुब.फिट- टिंग आकार (एफ) |
**रिकॉम।क्लैंपिंग टॉर्क एलबीएस.- में। |
मैक्स।स्थिर क्षमता एलबीएस। |
बेसिक डीआईएन। रेटिंग एलबीएस। |
| सीसीएफई-1/2-एन-एसबी | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 | .010 | - | 15 | 720 | 620 |
| सीसीएफई-1/2-एसबी | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
| सीसीएफई-9/16-एसबी | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
| सीसीएफई-5/8-एसबी | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 | - | 35 | 1215 | 955 |
| सीसीएफई-11/16-एसबी | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 | - | 35 | 1215 | 955 |
| सीसीएफई-3/4-एसबी | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 | 3/16 | 95 | 2065 | 1660 |
| सीसीएफई-7/8-एसबी | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 | 3/16 | 95 | 2065 | 1660 |
| सीसीएफई-1-एसबी | 1.000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 | 3/16 | 250 | 3060 | 2225 |
| सीसीएफई-1 1/8-एसबी | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 | 3/16 | 250 | 3060 | 2225 |
| सीसीएफई-1 1/4-एसबी | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 | 3/16 | 350 | 4250 | 3930 |
| सीसीएफई-1 3/8-एसबी | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 | 3/16 | 350 | 4250 | 3930 |
| सीसीएफई-1 1/2-एसबी | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
| सीसीएफई-1 5/8-एसबी | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
| सीसीएफई-1 3/4-एसबी | 1.750 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
| सीसीएफई-1 7/8-एसबी | 1.875 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
| सीसीएफई-2-एसबी | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
| सीसीएफई-2 1/4-एसबी | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
| सीसीएफई-2 1/2-एसबी | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
| सीसीएफई-2 3/4-एसबी | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
| सीसीएफई-3-एसबी | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | 1/4 | 3450 | 24910 | 15720 |
| सीसीएफई-3 1/4-एसबी | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | 1/4 | 3450 | 24910 | 15720 |
| सीसीएफई-3 1/2-एसबी | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 | 1/4 | 4200 | 31625 | 22800 |
| सीसीएफई-4-एसबी | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 | 1/4 | 5000 | 44770 | 29985 |
विशेषताएँ
सनकी स्टड कैम अनुयायी बियरिंग्सइसमें कई कॉम्पैक्ट संरचना, उच्च घूर्णन सटीकता, बड़ी किस्में, व्यापक अनुकूलन क्षमता और आसान स्थापना शामिल है और यह उच्च रेडियल लोड और कुछ शॉक लोड को सहन कर सकता है और व्यापक रूप से मशीन टूल, धातुकर्म, कपड़ा और प्रिंटिंग मशीनरी, प्रसंस्करण लाइनों और आदि में उपयोग किया जाता है।
सनकी स्टड कैम अनुयायी बियरिंग्समशीनी मोटी दीवार वाली बाहरी रिंग, सुई रोलर्स या बेलनाकार रोलर सेट, या पिंजरे मार्गदर्शन या पूर्ण पूरक सुई रोलर, आंतरिक रिंग या बोल्ट और सील से बना है।
