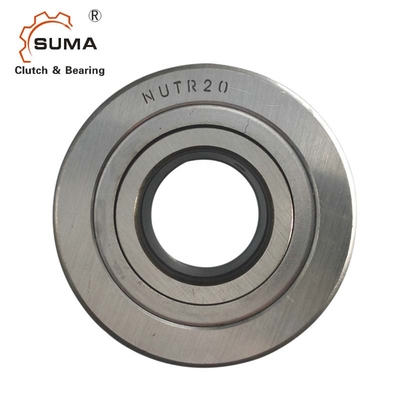

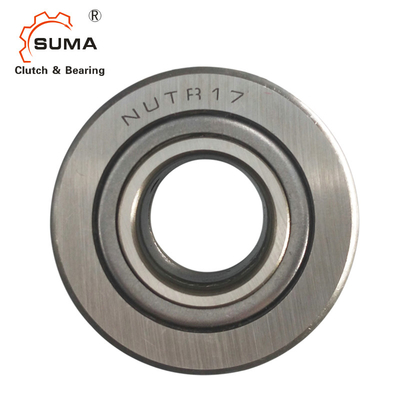

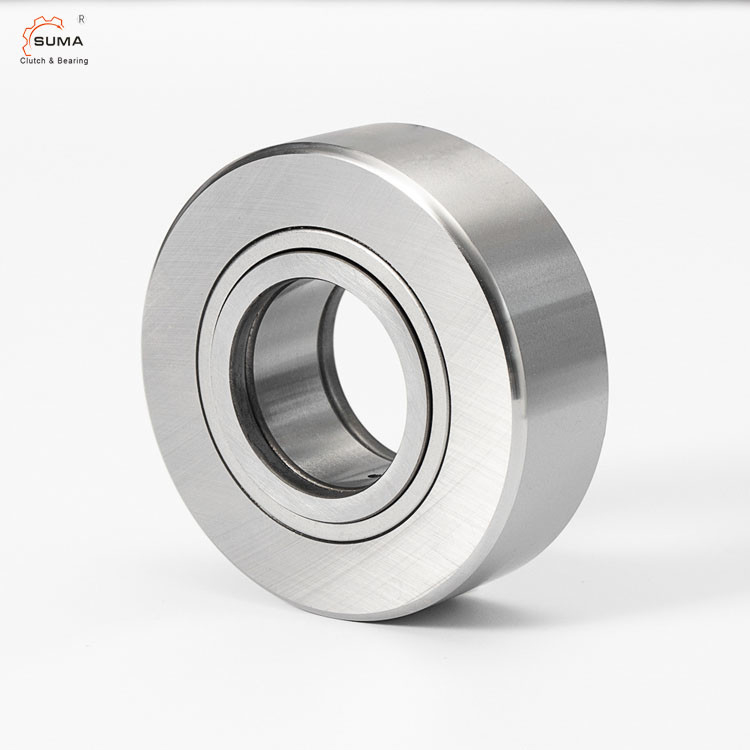

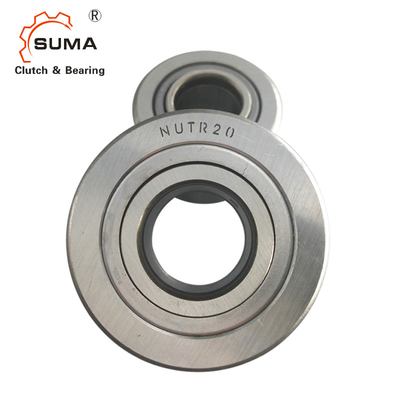

NUTR25 GCr15 हैवी ड्यूटी योक टाइप ट्रैक रोलर बेयरिंग
विशेषताएँ
मॉडल NUTR सपोर्टिंग रोलर सुइयों से भरी डबल-पंक्ति रोलर बेयरिंग है।बाहरी रिंग कंधे से निर्देशित होती है।
असर के सभी हिस्सों को एक पूरी इकाई बनाने के लिए बाहरी रिंग में दबाए गए सील कवर से घिरा हुआ है।
सील कवर और थ्रस्ट बैफल रिंग उच्च कुशल गैस सील का गठन करते हैं।
रोलर सुई असर का समर्थन करने वाला इस प्रकार का मॉडल एनयूटीआर भारी भार का सामना कर सकता है।
रोलिंग बॉडी में अक्षीय गाइड के कारण, यह उच्च गति में भी स्टॉक अक्षीय भार का सामना कर सकता है।यदि बाहरी रिंग की सतह सिलेंडर का चेहरा है, तो असर का पदनाम NUYT...X है।
आयाम और क्षमता
शाफ़्ट व्यास |
असर पदनाम |
सीमा आयाम |
बेसिक लोड रेटिंग |
सीमित गति |
|||||||||
डी | डी | बी | सी | d1 | रु | आरआईएस |
योक टाइप . के रूप में ट्रैक रोलर्स |
||||||
गतिशील |
स्थिर |
सीडब्ल्यू |
गाय |
||||||||||
मिमी | मिमी | मिनट | मिनट | एन | आरपीएम | ||||||||
35 | न्यूट्र 15 | 15 | 35 | 19 | 18 | 20 | 0.6 | 0.3 | 23000 | 27000 | 16000 | 18300 | 6500 |
40 | न्यूट्र 17 | 17 | 40 | 21 | 20 | 22 | 1 | 0.3 | 24800 | 31000 | 18500 | 22800 | 5500 |
42 | न्यूट्र 15 42 | 15 | 42 | 19 | 18 | 20 | 0.6 | 0.3 | 23000 | 27000 | 19400 | 23800 | 6500 |
47 | न्यूट्र 17 47 | 17 | 47 | 21 | 20 | 22 | 1 | 0.3 | 24800 | 31000 | 21300 | 28000 | 5500 |
न्यूट्र 20 | 20 | 47 | 25 | 24 | 27 | 1 | 0.3 | 39000 | 50000 | 28000 | 35000 | 4200 | |
52 | NUTR 20 52 | 20 | 52 | 25 | 24 | 27 | 1 | 0.3 | 39000 | 50000 | 31500 | 41000 | 4200 |
न्यूट्र 25 | 25 | 52 | 25 | 24 | 31 | 1 | 0.3 | 43500 | 60000 | 29000 | 37500 | 3400 | |
62 | न्यूट्र 25 62 | 25 | 62 | 25 | 24 | 31 | 1 | 0.3 | 43500 | 60000 | 35500 | 50000 | 3400 |
न्यूट्र 30 | 30 | 62 | 29 | 28 | 38 | 1 | 0.3 | 59000 | 79000 | 40000 | 51000 | 2600 | |
72 | न्यूट्र 30 72 | 30 | 72 | 29 | 28 | 38 | 1 | 0.3 | 59000 | 79000 | 48000 | 65000 | 2600 |
न्यूट्र 35 | 35 | 72 | 29 | 28 | 44 | 1.1 | 0.6 | 65000 | 93000 | 45000 | 61000 | 2100 | |
80 | न्यूट्र 35 80 | 35 | 80 | 29 | 28 | 44 | 1.1 | 0.6 | 65000 | 93000 | 51000 | 72000 | 2100 |
न्यूट्र 40 | 40 | 80 | 32 | 30 | 51 | 1.1 | 0.6 | 90000 | 134000 | 56000 | 76000 | 1600 | |
85 | न्यूट्र 45 | 45 | 85 | 32 | 30 | 55 | 1.1 | 0.6 | 95000 | 147000 | 56000 | 79000 | 1400 |
90 | न्यूट्र 40 90 | 40 | 90 | 32 | 30 | 51 | 1.1 | 0.6 | 90000 | 134000 | 66000 | 96000 | 1600 |
न्यूट्र 50 | 50 | 90 | 32 | 30 | 60 | 1.1 | 0.6 | 10000 | 161000 | 57000 | 81000 | 1300 | |
100 | न्यूट्र 45 100 | 45 | 100 | 32 | 30 | 55 | 1.1 | 0.6 | 95000 | 147000 | 72000 | 10800 | 1400 |
110 | एनयूटीआर 50 110 | 50 | 110 | 32 | 30 | 60 | 1.1 | 0.6 | 10000 | 161000 | 76000 | 121000 | 1300 |
