| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | FSO800 HPI800 |
FSO800 HPI800 वन वे स्प्रैग फ्रीव्हील्स कैम क्लच असर
विशेषताएँ
प्रकार एफएसओ, एफएसओ-जीआर, और एचपीआई 750 से 1027 दो बॉल बेयरिंग का उपयोग करते हुए स्प्रैग टाइप फ्रीव्हील स्व-निहित, सील और बेयरिंग समर्थित हैं।
स्नेहन
प्रकार एफएसओ और एचपीआई तेल चिकनाई वाले होते हैं और मानक शाफ्ट लिप सील का उपयोग करते हैं।
टाइप एफएसओ-जीआर ग्रीस स्नेहक है और संपर्क मुक्त भूलभुलैया मुहरों से लैस किया जा सकता है।
टाइप एचपीआई विशेष रूप से उच्च गति अनुक्रमण अनुप्रयोगों के लिए डिज़ाइन किया गया है।
आयाम और क्षमता
| आकार |
टॉर्कः [एनएम] |
ओवररनिंग गति [मिनट-1] |
आयाम [मिमी] | चिकनाई | वज़न | टॉर्कः | |||||||||||||||||
| एफएसओ | एफएस | डीएच7-बीएक्सएच | d4) | ए | बी5) | सी | डी | इ | एफ | जी | जेड | जे | क | ली | पी | एफ | एफएसओ | एचपीआई | एफएस | टी.आर. | |||
| टीकेएन1) | एनमैक्स2) | एनमैक्स3) | न्यूनतम अधिकतम | -0.05 | [किलोग्राम] | [एनसीएम] | |||||||||||||||||
| 750 | 9660 | 1800/650 | 1000/650 | 65-18x11 | 57-87 | 152.4 | 222.25 | 149.2 | 31.7 | 1.6 | 107.74 | 177.8 | 8* | एम12 | 25 | 1/2-20 | 49.2 | 1.6 | 222 | 384 | 207 | 38 | 5.08 |
| 70-20x12 | |||||||||||||||||||||||
| 75-20x12 | |||||||||||||||||||||||
| 80-22x14 | |||||||||||||||||||||||
| 800 | 17940 | 1500/525 | 850/525 | 85-22x14 | 66-112 | 152.4 | 254 | 149.2 | 31.7 | 1.6 | 139.7 | 227 | 8 | एम12 | 25 | 1/2-20 | 49.2 | 1.6 | 222 | 444 | 251 | 46 | 7.12 |
| 80-22x14 | |||||||||||||||||||||||
| 90-25x14 | |||||||||||||||||||||||
| 100-28x16 | |||||||||||||||||||||||
| 110-28x16 | |||||||||||||||||||||||
| 900 | 24408 | 1350/500 | 700/500 | 100-28x16 | 92-138 | 161.9 | 304.8 | 158.7 | 34.9 | 1.6 | 161.92 | 247.65 | 10 | एम16 | 32 | 1/2-20 | 54 | 1.6 | 532 | 473 | 340 | 71 | 8.47 |
| 110-28x16 | |||||||||||||||||||||||
| 120-32x18 | |||||||||||||||||||||||
| 130-32x18 | |||||||||||||||||||||||
| 1027 | 36612 | 700/375 | 500/375 | 130-32x18 | 125-177 | 168.3 | 381 | 165.1 | 34.9 | 3.2 | 228.6 | 298.45 | 12 | एम16 | 32 | 1/2-20 | 54 | 3.2 | 651 | 946 | 473 | 113 | 13.56 |
| 150-36x20 | |||||||||||||||||||||||
| 175-45x25 | |||||||||||||||||||||||
टिप्पणियाँ
1) टी अधिकतम = 2 बार;टी केएन »चयन पृष्ठ 10 से 13 तक देखें
2) आंतरिक दौड़ / बाहरी दौड़
3) आंतरिक दौड़ / बाहरी दौड़ भूलभुलैया मुहर
4) इंच बोर अनुरोध पर उपलब्ध है
5) केवल बड़े आकार के बोर के लिए
आकार 600 > 50 मिमी
आकार 700> 75 मिमी
*) 60 छेद समान रूप से 60 डिग्री पर स्थित हैं;प्लस 2 अतिरिक्त-छेद 180 डिग्री पर;»बढ़ते और रखरखाव के निर्देशों का संदर्भ लें
बढ़ते और युग्मन

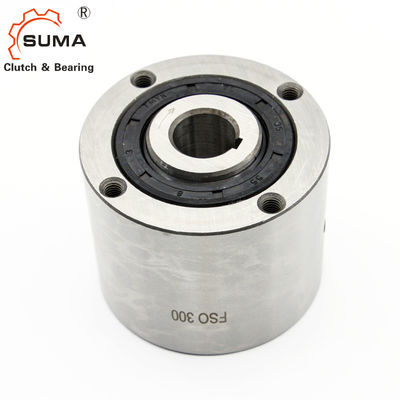

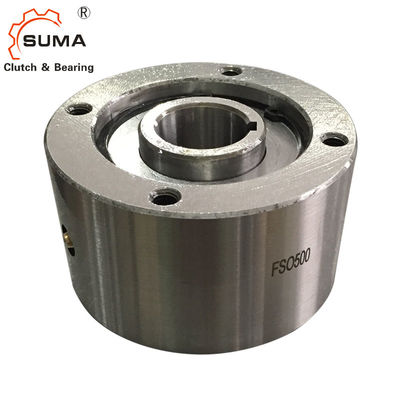

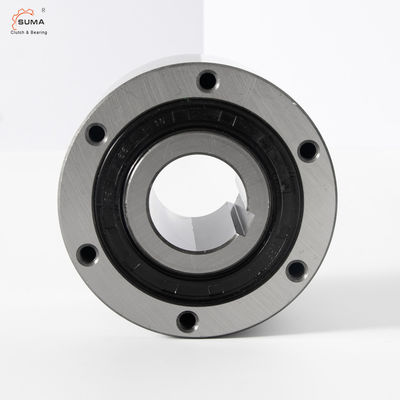

चित्रों
