BS85 BS85-75 होल्डबैक बैकस्टॉपिंग क्लच वन वे कैम क्लच बियरिंग्स
  • BS85 BS85-75 होल्डबैक बैकस्टॉपिंग क्लच वन वे कैम क्लच बियरिंग्स
  • BS85 BS85-75 होल्डबैक बैकस्टॉपिंग क्लच वन वे कैम क्लच बियरिंग्स
  • BS85 BS85-75 होल्डबैक बैकस्टॉपिंग क्लच वन वे कैम क्लच बियरिंग्स
  • BS85 BS85-75 होल्डबैक बैकस्टॉपिंग क्लच वन वे कैम क्लच बियरिंग्स

BS85 BS85-75 होल्डबैक बैकस्टॉपिंग क्लच वन वे कैम क्लच बियरिंग्स

उत्पत्ति के प्लेस चीन
ब्रांड नाम SUMA
प्रमाणन ISO SGS
मॉडल संख्या बीएस85
उत्पाद विवरण
प्रोडक्ट का नाम:
कैम क्लच असर BS85
सामग्री:
GCr15 असर स्टील
जनम का आकार:
60-85 मिमी
टोक़ क्षमता:
5880 एनएम
इकाई वजन:
27KG
गारंटी:
1 वर्ष
घूमने की रफ़्तार:
300RPM
बाहरी दीया।:
210 मिमी
मोटाई:
115 मिमी
हाई लाइट:

बैकस्टॉपिंग कस्टम मेड बियरिंग्स

,

115 एमएम कस्टम मेड बियरिंग्स

,

बैकस्टॉपिंग कस्टम बियरिंग्स

भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
1
मूल्य
USD360-USD450 PER PIECE
पैकेजिंग विवरण
कार्टन का डिब्बा
प्रसव के समय
10-15 दिन
भुगतान शर्तें
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता
प्रति माह 1000 पीसी
उत्पाद वर्णन

               BS85 BS85-75 होल्डबैक बैकस्टॉपिंग क्लच वन वे कैम क्लच बियरिंग्स



विशेषताएँ

बीएस श्रृंखला कैम क्लच उन अनुप्रयोगों के लिए अभिप्रेत है जहां धीमी गति के कन्वेयर हेड शाफ्ट के रिवर्स रोटेशन को रोका जाना है (बैकस्टॉपिंग)।



1. कन्वेयर या पंप पर धीमी गति से विपरीत दिशा में रोटेशन की रोकथाम के लिए।
2. स्थापना से पहले, सत्यापित करें कि बीएस कैम क्लच की आंतरिक दौड़ के रोटेशन की दिशा (आंतरिक पर तीर द्वारा दिखाया गया है)

रेस) कन्वेयर के रोटेशन की दिशा के समान है।
3. 10.9 या उससे अधिक की ताकत वाले बोल्ट का उपयोग करके बीएस कैम क्लच में टॉर्क आर्म को सुरक्षित रूप से स्थापित करें।सुनिश्चित करें कि के बीच संपर्क





आयाम और क्षमता






आदर्श

टॉर्कः
क्षमता
(एनएम)
मैक्स।
घोषणाओं
(आर/मिनट)
आंतरिक प्रतिस्पर्धा

खींचें
टॉर्कः
(एनएम)




बी


सी


पीसीडी
डी




एस

एचएम
आकार × पिच
× टैप किए गए छिद्रों की संख्या


वज़न

(किलोग्राम)

बीएस 30 294 350 0.58 64 90 64 80 45 13 एम 6 × पी1.0 × 4 2.1
बीएस50 784 300 0.98 67 125 67 110 70 16 एम 8 × पी 1.25 × 4 4.0
बीएस65 1570 340 3.92 90 160 85 140 90 20 एम 10 × पी1.5 × 6 11.5
बीएस75 2450 300 5.88 90 170 85 150 100 20 एम 10 × पी1.5 × 6 13.1
बीएस85 5880 300 7.84 115 210 110 185 115 30 एम 12 × पी 1.75 × 6 24.7
बीएस95 7840 250 9.8 115 230 110 200 130 30 एम 14 × पी 2.0 × 6 29.4
बीएस110 10800 250 14.7 115 270 110 220 150 30 एम16 × पी2.0 × 6 34.2
बीएस135 15700 200 19.6 135 320 130 280 180 30 एम16 × पी2.0 × 8 68
प्रकार

टोक़ क्षमता

(एनएम)

मैक्स।घोषणाओं

(आर/मिनट)

आंतरिक प्रतिस्पर्धा

खींचें

टॉर्कः

(एनएम)

बी सी

पीसीडी

डी

एस

एचएम

THSXP-Q'ty

जीएफएच (आकार)

Q. जी.

(किलोग्राम)

बीएस 160 24,500 100 34.3 135 360 130 315 220 40 M20xP2.5-10 पीटी 1/4 0.12
बीएस 200 37,200 100 44.1 150 430 145 380 265 40 M22xP2.5- 8 पीटी 1/4 0.14
बीएस 220 49,000 80 73.5 235 500 230 420 290 40 M20xP2.5-16 पीटी 1/4 0.8
बीएस 250 88,200 50 93.1 295 600 290 530 330 50 M24xP3.0-16 पीटी 1/4 1.1
बीएस 270 123,000 50 98 295 650 290 575 370 50 M24xP3.0-16 पीटी 1/4 1.2
बीएस300 176,000 50 108 295 780 290 690 470 60 M30xP3.5-16 पीटी 1/4 1.3
बीएस335 265,000 50 137 305 850 320 750 495 70 M36xP4.0-16 पीटी 1/4 1.4
बीएस350 314,000 50 157 320 930 360 815 535 70 M36xP4.0-16 पीटी 1/4 1.5
बीएस425 510,000 50 216 440 1,030 450 940 635 70 M36xP4.0-18 - तेल 6,000 मिली
बीएस450 686,000 50 245 450 1,090 480 990 645 80 M42xP4.5-18 - तेल 7,000 मिली



4. अनुशंसित शाफ्ट सहिष्णुता h7 या h8 है।
5. शाफ्ट पर बीएस कैम क्लच लगाते समय, केवल आंतरिक दौड़ पर दबाव डालें।आंतरिक दौड़ को सीधे टैप न करें
एक हथौड़ा या बाहरी दौड़, धूल सील, या धूल प्लेट पर कोई बल लगाना।



बढ़ते और युग्मन



6. शाफ्ट पर स्थापना के लिए हमेशा समानांतर कुंजी का उपयोग करें और फिर बीएस कैम क्लच को अंतिम प्लेट के साथ शाफ्ट पर ठीक करें।कभी भी पतली चाभी का प्रयोग न करें।
7. बीएस160 (ग्रीस लुब्रिकेटेड प्रकार) से ऊपर के मॉडल स्थापित करते समय, चार तेल प्लग में से एक को अंदर रखें
सीधा निचला स्थान।यह सफाई के लिए ग्रीस की आसान निकासी की अनुमति देगा।
8. जब शाफ्ट घूम रहा होता है, तो टॉर्क आर्म का सिरा कुछ हद तक घूमने की दिशा में स्विंग करेगा।टॉर्क आर्म को सपोर्ट करें

केवल रोटेशन की दिशा में समाप्त होता है, लेकिन इसे एक निश्चित मात्रा में फ्री स्विंग की अनुमति देना सुनिश्चित करें।अगर टॉर्क आर्म एंड को सुरक्षित रूप से तय किया गया है

(स्थापना आरेख देखें), क्लच के अंदर का हिस्सा मुड़ जाता है, और इसके परिणामस्वरूप घटकों को नुकसान हो सकता है।
9. BS30 से BS200 मॉडल के लिए, एक तरफ एक सिंगल टॉर्क आर्म पर्याप्त है, लेकिन 220 से BS450 मॉडल के लिए, दो टॉर्क आर्म्स का उपयोग करें, प्रत्येक तरफ एक।टोक़ हथियारों को समान रूप से स्थापित करें ताकि बल क्लच के केंद्र के माध्यम से प्रसारित हो।
10. बीएस कैम क्लच के लिए टॉर्क आर्म्स मानकीकृत हैं।



चित्रों

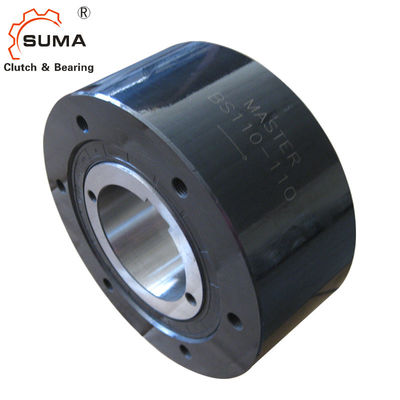

BS85 BS85-75 होल्डबैक बैकस्टॉपिंग क्लच वन वे कैम क्लच बियरिंग्स 6

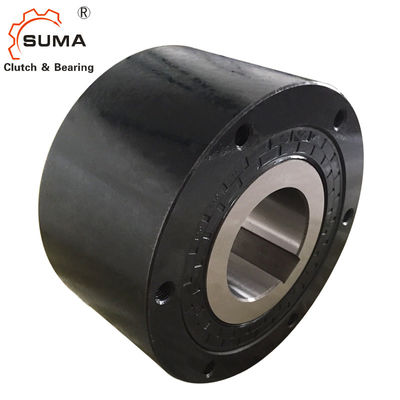

BS85 BS85-75 होल्डबैक बैकस्टॉपिंग क्लच वन वे कैम क्लच बियरिंग्स 7

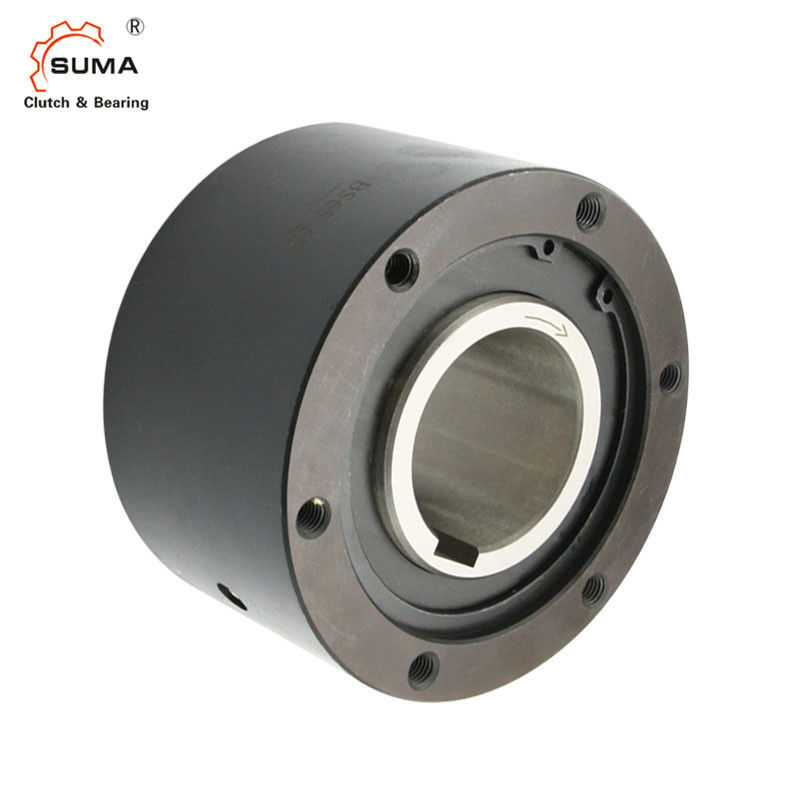

BS85 BS85-75 होल्डबैक बैकस्टॉपिंग क्लच वन वे कैम क्लच बियरिंग्स 8
