| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SUMA |
| प्रमाणन: | ISO SGS |
| मॉडल संख्या: | FXM76-25NX |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | USD190-USD240 PER PIECE |
| पैकेजिंग विवरण: | कार्टन बॉक्स / लकड़ी का बक्सा |
| प्रसव के समय: | 7-15 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 1000 पीसी |
| प्रोडक्ट का नाम: | ओवररनिंग क्लच | सामग्री: | असर स्टील GCr15 |
|---|---|---|---|
| बोर रेंज: | 45-60 मिमी | टॉर्कः: | 1200Nm |
| घूमने की रफ़्तार: | 5000rpm | बाहरी दीया।: | 140 मिमी |
| ओईएम: | स्वीकार करना | दस्ता सहिष्णुता: | आईएसओ h6 या j6 |
| हाई लाइट: | वन वे क्लच बैकस्टॉप असर,एफएक्सएम 76-25एनएक्स बैकस्टॉप असर,एफएक्सएम 76-25एनएक्स वन वे क्लच असर |
||
FXM.pdfFXM76-25NX 5000RPM हाई ओवररनिंग स्पीड गियरबॉक्स बैकस्टॉप वन वे क्लच
FXM76-25NX ओवररनिंग बैकस्टॉप क्लच की विशेषताएं
आवेदन के रूप में
फ्रीव्हीलिंग ऑपरेशन में उच्च गति वाले इंस्टॉलेशन में बैकस्टॉप के रूप में आवेदन के लिए।
ड्राइविंग ऑपरेशन में कम गति वाले इंस्टॉलेशन में ओवररनिंग क्लच के रूप में आवेदन के लिए।
इंटीग्रेटेड फ़्रीव्हील्स FXM स्प्रैग फ़्रीव्हील हैं, बिना किसी सपोर्ट के और स्प्रैग लिफ्ट-ऑफ़ X के साथ। स्प्रैग लिफ्ट-ऑफ़ X, जब इनर रिंग तेज़ गति से घूमता है, तो वियर फ्री फ़्रीव्हीलिंग ऑपरेशन सुनिश्चित करता है।फ़्रीव्हील्स FXM का उपयोग इस प्रकार किया जाता है:
बैकस्टॉप
FXM76-25NX . के तकनीकी डेटाओवररनिंग क्लच असर
| वस्तु | FXM76-25NX |
| सामग्री | जीसीआर15 |
| बोर दीया। | 45-60 मिमी |
| बाहरी दीया। | 140 मिमी |
| चौड़ाई | 35 मिमी |
| टोक़ क्षमता | 1200 एनएम |
| वज़न | 3.1 किग्रा |
| पैकेट | गत्ते का डिब्बा बॉक्स, लकड़ी के बक्से या अपनी आवश्यकताओं के रूप में |
आयाम और क्षमता
प्रकार |
डी | ए | बी | डी | इ | एफ | जी | जे | ली | पी | टी | यू | वी | वू | जेड** | वज़न | ||||||
| मिमी | ||||||||||||||||||||||
| मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | किलोग्राम | ||||
| एफएक्सएम 31-17 | 20* | 20* | 17 | 25 | 85 | 41 | 55 | एम6 | 31 | 24 | 1,0 | 70 | 15 | 6 | 21 | 6 | 0,8 | |||||
| एफएक्सएम 38 -17 | 25* | 25* | 17 | 25 | 90 | 48 | 62 | एम6 | 38 | 24 | 1,0 | 75 | 15 | 6 | 21 | 6 | 0,9 | |||||
| एफएक्सएम 46 -25 | 25 | 30 | 25 | 35 | 95 | 56 | 70 | एम6 | 46 | 35 | 1,0 | 82 | 15 | 6 | 21 | 6 | 1,3 | |||||
| एफएक्सएम 51 -25 | 25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | एम6 | 51 | 35 | 1,0 | 90 | 15 | 6 | 21 | 6 | 1,7 | |||
| एफएक्सएम 56 -25 | 35 | 40 | 25 | 35 | 110 | 66 | 80 | एम6 | 56 | 35 | 1,0 | 96 | 15 | 6 | 21 | 8 | 1,8 | |||||
| एफएक्सएम 61 -19 | 30 | 35 | 40 | 45* | 19 | 27 | 120 | 74 | 85 | एम8 | 61 | 25 | 1,0 | 105 | 15 | 6 | 21 | 6 | 1,8 | |||
| एफएक्सएम 66 -25 | 35 | 40 | 45 | 48* | 25 | 35 | 132 | 82 | 90 | एम8 | 66 | 35 | 1,0 | 115 | 15 | 8 | 23 | 8 | 2,8 | |||
| एफएक्सएम 76 -25 | 45 | 55 | 60* | 25 | 35 | 140 | 92 | 100 | एम8 | 76 | 35 | 1,0 | 125 | 15 | 8 | 23 | 8 | 3,1 | ||||
| एफएक्सएम 86 -25 | 40 | 45 | 50 | 60 | 65 | 70* | 25 | 40 | 150 | 102 | 110 | एम8 | 86 | 40 | 1,0 | 132 | 15 | 8 | 23 | 8 | 4,2 | |
| एफएक्सएम 101 -25 | 55 | 70 | 80* | 25 | 50 | 175 | 117 | 125 | एम10 | 101 | 50 | 1,0 | 155 | 20 | 8 | 28 | 8 | 6,9 | ||||
| एफएक्सएम 85 -40 | 45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | एम10 | 85 | 60 | 1,0 | 155 | 20 | 8 | 28 | 8 | 7,4 | ||
| एफएक्सएम 100 -40 | 45 | 50 | 55 | 60 | 70 | 75 | 80* | 40 | 50 | 190 | 130 | 140 | एम10 | 100 | 60 | 1,5 | 165 | 25 | 10 | 35 | 12 | 8,8 |
| एफएक्सएम 120 -50 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | एम10 | 120 | 70 | 1,5 | 185 | 25 | 10 | 35 | 12 | 12,7 |
| एफएक्सएम 140 -50 | 65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | एम12 | 140 | 70 | 2,0 | 218 | 25 | 12 | 35 | 12 | 19,8 | ||
| एफएक्सएम 170 -63 | 70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | एम16 | 170 | 80 | 2,0 | 258 | 28 | 12 | 38 | 12 | 33,0 | |
| एफएक्सएम 200 -63 | 130 | 155 | 63 | 80 | 310 | 230 | 240 | एम16 | 200 | 80 | 2,0 | 278 | 32 | 12 | 42 | 12 | 32,0 | |||||
| एफएक्सएम 240 - 63 | 185 | 63 | 80 | 400 | 280 | 310 | एम20 | 240 | 90 | 2,0 | 360 | 48 | 15 | 60 | 12 | 60,0 | ||||||
| एफएक्सएम 240 - 96 | 185 | 96 | 125 | 420 | 280 | 310 | एम24 | 240 | 120 | 2,0 | 370 | 48 | 18 | 60 | 16 | 95,0 | ||||||
| एफएक्सएम 260 - 63 | 205 | 63 | 80 | 430 | 300 | 330 | एम20 | 260 | 105 | 2,0 | 380 | 48 | 18 | 60 | 16 | 75,0 | ||||||
| एफएक्सएम 290 - 70 | 230 | 70 | 80 | 460 | 330 | 360 | एम20 | 290 | 105 | 2,0 | 410 | 48 | 18 | 60 | 16 | 90,0 | ||||||
| एफएक्सएम 290 - 96 | 230 | 96 | 110 | 460 | 330 | 360 | एम20 | 290 | 120 | 2,0 | 410 | 48 | 18 | 60 | 16 | 91,0 | ||||||
| एफएक्सएम 310 - 70 | 240 | 70 | 125 | 497 | 360 | 380 | एम20 | 310 | 110 | 3,0 | 450 | 48 | 18 | 60 | 24 | 135,0 | ||||||
| एफएक्सएम 310 - 96 | 240 | 96 | 125 | 497 | 360 | 380 | एम20 | 310 | 120 | 3,0 | 450 | 48 | 18 | 60 | 24 | 145,0 | ||||||
| एफएक्सएम 320 - 70 | 250 | 70 | 80 | 490 | 360 | 390 | एम24 | 320 | 105 | 3,0 | 440 | 55 | 20 | 68 | 16 | 105,0 | ||||||
| एफएक्सएम 360 - 100 | 280 | 100 | 120 | 540 | 400 | 430 | एम24 | 360 | 125 | 3,0 | 500 | 55 | 20 | 68 | 24 | 170,0 | ||||||
| एफएक्सएम 410 - 100 | 320 | 100 | 120 | 630 | 460 | 480 | एम24 | 410 | 125 | 3,0 | 560 | 55 | 20 | 68 | 24 | 245,0 | ||||||
| FXM2410-100 | 320 | 200 | 220 | 630 | 460 | 480 | एम 30 | 410 | 220 | 3,0 | 560 | 55 | 20 | 68 | 24 | 440,0 | ||||||
टिप्पणियाँ:
अधिकतम पारगम्य टोक़ निर्दिष्ट नाममात्र टोक़ का 2 गुना है।
सैद्धांतिक नाममात्र टोक़ केवल आंतरिक और बाहरी रिंग के बीच आदर्श सांद्रता के लिए लागू होता है।व्यवहार में, आस-पास के हिस्सों के असर वाले खेल और केंद्र त्रुटियों से एकाग्रता प्रभावित होती है।
फिर मौजूदा रन आउट (टीआईआर) को ध्यान में रखते हुए तालिका में निर्दिष्ट नाममात्र टोक़ लागू होते हैं। अनुरोध पर उच्च गति।

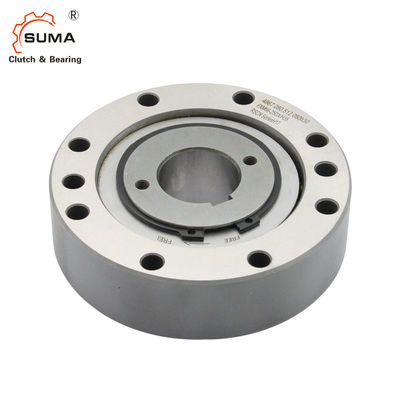

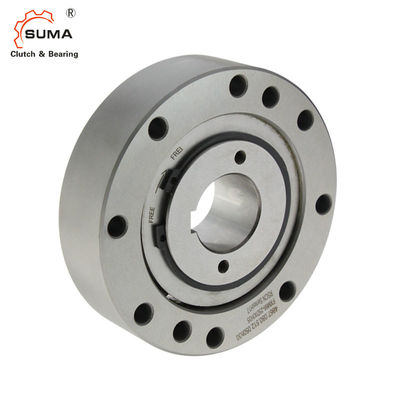

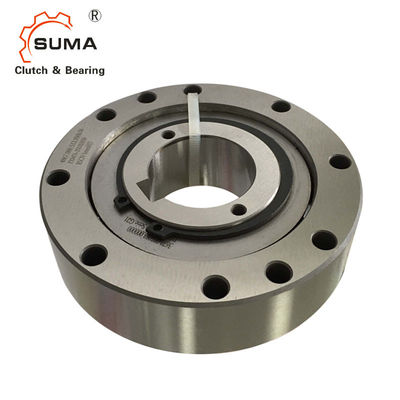

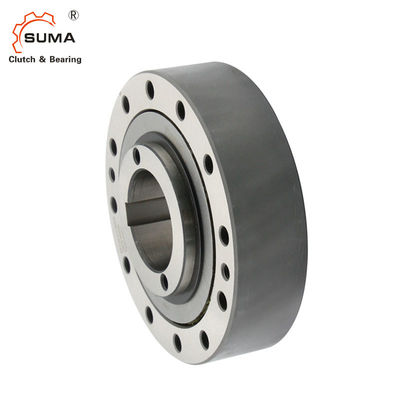

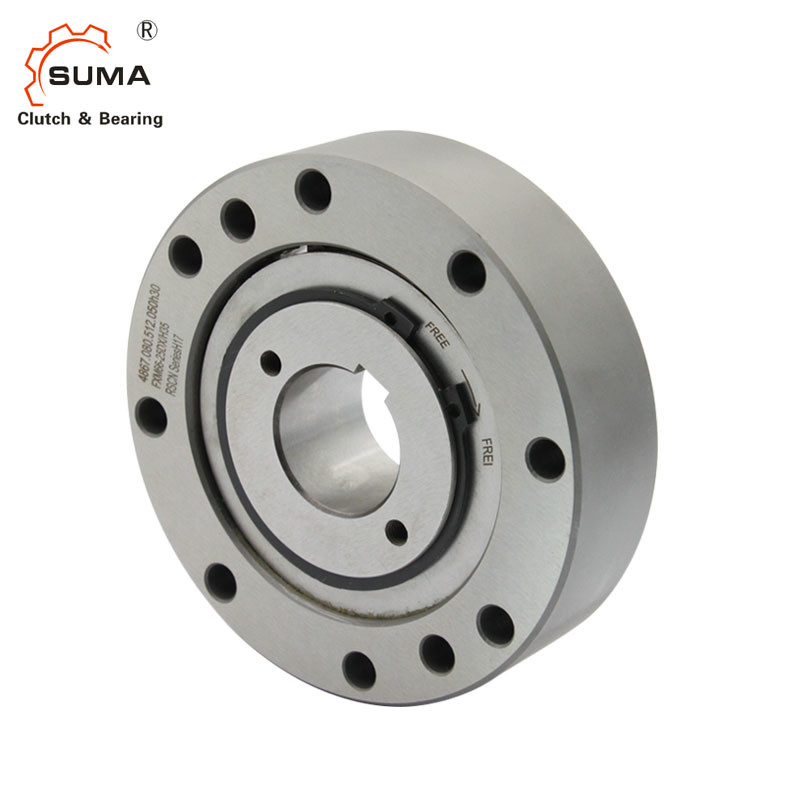

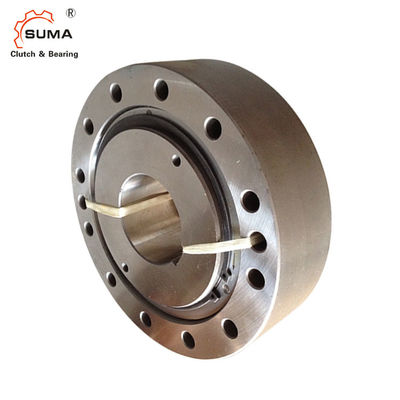

की तस्वीरेंओवररनिंग क्लच असर
