| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SUMA |
| प्रमाणन: | ISO SGS |
| मॉडल संख्या: | एमजी500 एमआई500 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD130-USD180 PER PIECE |
| पैकेजिंग विवरण: | कार्टन का डिब्बा |
| प्रसव के समय: | 7-10 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 1000 पीसी |
| प्रोडक्ट का नाम: | बैकस्टॉप क्लच MG500 MI500 | टोक़ क्षमता: | 1593एनएम |
|---|---|---|---|
| घूमने की रफ़्तार: | 2700rpm | इकाई वजन: | 5 किलो |
| गारंटी: | 1 वर्ष | आकार: | 44.45*92.08*89mm |
| सामग्री: | GCr15 असर स्टील | ओईएम: | स्वीकार करना |
| हाई लाइट: | MG500 कैम क्लच असर,1 दिशात्मक कैम क्लच असर,5KG कैम क्लच असर |
||

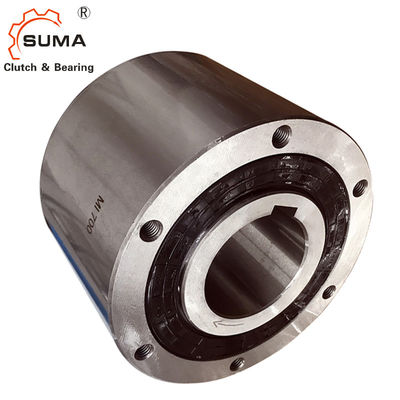

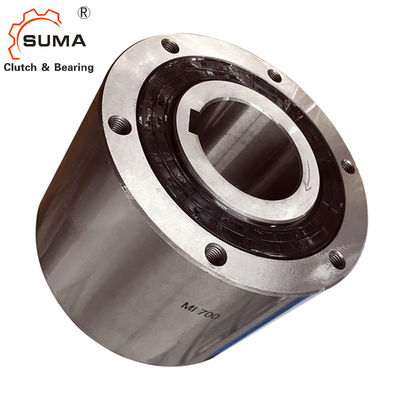

MG500 हाई स्पीड 1 दिशात्मक बैकस्टॉप कैम क्लच असर
विशेषताएँ
1. उच्च गति अनुप्रयोगों के लिए डिज़ाइन किया गया स्वयं निहित क्लच।
2. कैम केज असेंबली इष्टतम प्रदर्शन और बढ़ी हुई क्षमता के लिए इंजीनियर है।
3. रेडियल लोड और दौड़ के बीच एकाग्रता का समर्थन करने के लिए दो बॉल बेयरिंग शामिल हैं।
4. ग्रीस या तेल स्नेहन के लिए प्रदान किए गए सकारात्मक संपर्क होंठ या महसूस किए गए सील।
5. बढ़ते सहायक घटकों के लिए बाहरी दौड़ के सिरों पर टैप किए गए छेदों को मशीनीकृत किया जाता है।
6. मीट्रिक बोर और की-वे उपलब्ध हैं।
7. बढ़ते सामान उपलब्ध हैं।
MG300A - 700A सीरीज
मुख्य रूप से सामान्य कर्तव्य अनुप्रयोगों, ओवररनिंग, बैक-स्टॉपिंग और लाइट ड्यूटी इंडेक्सिंग के लिए उपयोग किया जाता है।एमजी मॉडल लंबे समय तक चलने वाली वियर लाइफ प्रदान करने के लिए सटीक स्प्रिंग एनर्जाइज़िंग प्रदान करता है।
MI300A - 700A सीरीज
उच्च प्रदर्शन अनुक्रमण के लिए अनुशंसित, 150 स्ट्रोक प्रति मिनट से अधिक अनुप्रयोगों या उच्च अनुक्रमण सटीकता की आवश्यकता वाले अनुप्रयोगों पर उपयोग किया जाता है।एक पेटेंट, कम जड़ता शामिल करना
त्वरित कैम प्रतिक्रिया के लिए पिंजरे और भारी शुल्क सक्रिय वसंत।
MO300A - 700A श्रृंखला
हाई स्पीड इनर रेस ओवररनिंग अनुप्रयोगों के लिए सील ड्रैग को कम करने के लिए महसूस किए गए ग्रीस सील के साथ बनाया गया।एमओ मॉडल मानक ग्रीस स्नेहन के साथ दिया जाता है।
MR300A - 700A श्रृंखला
हाई-स्पीड बाहरी दौड़ के लिए अभिप्रेत है, जिसमें एक अद्वितीय कैम केज निर्माण शामिल है जो कैम ड्रैग को कम करने के लिए केन्द्रापसारक बल का उपयोग करता है। क्लच की ड्राइविंग गति आंतरिक दौड़ के लिए तालिका में दिखाए गए आरपीएम से अधिक नहीं हो सकती है।
तकनीकी डेटा
| वस्तु | एमजी/एमआर/एमओ/एमआई500ए |
| शुद्धता | पी 6 |
| प्रकार | सांचा |
| बोर आकार (मिमी) | 44.45 |
| बाहरी दौड़ (मिमी) | 92.08 |
| टोक़ (केएन) | 1593 |
| मैक्स।इनर रेस ओवररनिंग (चक्र/मिनट) | 2700 |
| ड्रैग टॉर्क (एनएम) | 0.5 |
| वजन (किग्रा) | 5 |
| पैकेट | कार्टन बॉक्स / लकड़ी का बक्सा |
| डिलीवरी का समय | आदेश की पुष्टि के 7-10 दिन बाद |
| भुगतान की शर्तें | एल/सी, टी/टी, डी/पी, डी/ए, वेस्टर्न यूनियन |
आयाम और क्षमता
| आदर्श | टॉर्कः | खींचें | मैक्स। | मैक्स। |
पकाऊ आकार |
ए | बी (एच 7) |
सी | पीसीडी डी |
इ | एफ | एस | एचएम | वज़न (किलोग्राम) |
||
| घोषणाओं | की संख्या | |||||||||||||||
| क्षमता | टॉर्कः | (आर/मिनट) | इंडेक्सिंग |
टेप छेद |
||||||||||||
| (एनएम) | (एनएम) | भीतरी | आउटर |
(चक्र /मिनट) |
दीया। |
चाबी मार्ग |
× आकार × पिच | |||||||||
| जाति | जाति | (एच 7) | ||||||||||||||
| एमजी 300 | 314 | 0.23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10.4 | 28.5 | 13 | 4xM6xP1.0 | 1.8 |
| एमआई 300 | 0.31 | 50 | _ | 300 | ||||||||||||
| एमजी 400 | 539 | 0.29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10.7 | 31.7 | 16 | 4XM8xP1.25 | 2.7 |
| एमआई 400 | 0.38 | 50 | _ | 300 | ||||||||||||
| एमजी 500 | 1620 | 0.51 | 2400 | 800 | _ | 31.5 | 7x3 | 89 | 108 | 86 | 92 | 12.3 | 44.4 | 16 | 4XM8xP1.25 | 5 |
| एमआई 500 | 0.68 | 50 | _ | 300 | ||||||||||||
| एमजी 600 | 3140 | 0.85 | 2100 | 700 | _ | 50 | 12x3.5 | 95 | 136 | 92 | 120 | 12.8 | 69.8 | 16 | 6xM8xP1.25 | 8.6 |
| एमआई 600 | 1.54 | 30 | _ | 300 | ||||||||||||
| एमजी 700 | 5880 | 1.7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19.8 | 101.5 | 20 | 6xM10xP1.5 | 19.5 |
| एमआई 700 | 2.63 | 30 | _ | 300 | ||||||||||||
| एमजी 750 | 9500 | 3.43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
| एमआई 750 | 4.12 | 30 | _ | 300 | ||||||||||||
| एमजी 800 | 17600 | 5.39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77.5 | 140 | 25 | 8xM16xP2.0 | 46.5 |
| एमआई 800 | 8.33 | 20 | _ | 300 | ||||||||||||
| एमजी 900 | 24500 | 6.77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70.5 |
| एमआई 900 | 9.41 | 20 | _ | 300 | ||||||||||||
| एमजी 1000 | 33800 | 8.14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108.5 |
| एमआई 1000 | 12.74 | 2 | _ | 300 | ||||||||||||
| एमजी 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
| एमआई 1100 | 22.15 | 20 | _ | 150 | ||||||||||||
| एमजी 1200 | 95100 | 17.64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
| एमआई 1200 | 27.54 | 20 | _ | 150 | ||||||||||||
| एमजी 1300 | 176000 | 18.72 | 250 | _ | _ | 250 | 56x17.5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
| एमआई 1300 | 28.13 | 20 | _ | 150 | ||||||||||||
|
आदर्श नहीं। |
टॉर्कः क्षमता |
ड्रैग टॉर्क | अधिकतम ओवररनिंग गति | आयाम | वज़न | ||||||
| आंतरिक प्रतिस्पर्धा | बाहरी जाति | ए | बी | सी | डी | इ | एफ | ||||
| एनएम | एनएम | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | किलोग्राम | |||
| एमजी300ए | 373 | 0.2 | 2900 | 800 |
76.15/ 76.20 |
66.68 | 60.33 | 63.5 | 28.58 | 8.9 | 2 |
| एमआई300ए | - | - | |||||||||
| MO300A | 3600 | 800 | |||||||||
| MR300A | 800 | 2900 | |||||||||
| एमजी400ए | 542 | 0.3 | 2700 | 800 |
88.85/ 88.90 |
73.03 | 66.68 | 69.9 | 31.75 | 11.4 | 3 |
| एमआई400ए | - | - | |||||||||
| MO400A | 3600 | 800 | |||||||||
| MR400A | 800 | 2700 | |||||||||
| एमजी500ए | 1593 | 0.5 | 2400 | 750 |
107.90/ 107.95 |
92.08 | 85.73 | 88.9 | 44.45 | 12.4 | 5 |
| एमआई500ए | - | - | |||||||||
| MO500A | 3000 | 750 | |||||||||
| MR500A | 750 | 2400 | |||||||||
| MG600A | 3051 | 0.9 | 1800 | 700 |
136.47/ 136.53 |
120.65 | 92.08 | 95.3 | 69.85 | 12.7 | 9 |
| MI600A | - | - | |||||||||
| MO600A | 2400 | 700 | |||||||||
| MR600A | 700 | 2100 | |||||||||
| एमजी700ए | 6779 | 1.8 | 1200 | 400 |
180.92/ 180.98 |
158.75 | 123.83 | 127.0 | 101.60 | 17.3 | 20 |
| एमआई700ए | - | - | |||||||||
| MO700A | 2000 | 400 | |||||||||
| MR700A | 400 | 1750 | |||||||||
|
आदर्श नहीं। |
आयाम |
तापसी की संख्या (माउंट) छेद |
धागे का आकार | प्रयोग करने योग्य धागा गहराई | चिकनाई | ल्यूब कैप ओज़ी | वज़न | ||||||||||
| सी | डी | इ | एफ | ||||||||||||||
| इंच | मिमी | इंच | मिमी | इंच | मिमी | इंच | मिमी | इंच | मिमी | इंच | मिमी | एलबीएस | किलोग्राम | ||||
| एमजी300ए | 2.375 | 60.33 | 2.50 | 63.5 | 1.125 | 28.58 | 0.35 | 8.9 | 4 | 0.250-28 | 6.35-711 | 0.500 | 12.70 | तेल | 0.85 | 4 | 2 |
| एमआई300ए | तेल | 1.25 | |||||||||||||||
| MO300A | ग्रीज़ | 0.5 | |||||||||||||||
| MR300A | तेल | 0.85 | |||||||||||||||
| एमजी400ए | 2.625 | 66.68 | 2.75 | 69.9 | 1.250 | 31.75 | 0.45 | 11.4 | 4 | 0.313-24 | 7.94-610 | 0.625 | 15.88 | तेल | 1.1 | 6 | 3 |
| एमआई400ए | तेल | 1.4 | |||||||||||||||
| MO400A | ग्रीज़ | 0.5 | |||||||||||||||
| MR400A | तेल | 1.1 | |||||||||||||||
| एमजी500ए | 3.375 | 85.73 | 3.50 | 88.9 | 1.750 | 44.45 | 0.48 | 12.4 | 4 | 0.313-24 | 7.94-610 | 0.625 | 15.88 | तेल | 1.8 | 1 1 | 5 |
| एमआई500ए | तेल | 3.0 | |||||||||||||||
| MO500A | ग्रीज़ | 1.0 | |||||||||||||||
| MR500A | तेल | 1.8 | |||||||||||||||
| MG600A | 3.625 | 92.08 | 3.75 | 95.3 | 2.750 | 69.85 | 0.50 | 12.7 | 6 | 0.313-24 | 7.94-610 | 0.625 | 19.05 | तेल | 2.8 | 19 | 9 |
| MI600A | तेल | 4.5 | |||||||||||||||
| MO600A | ग्रीज़ | 1.5 | |||||||||||||||
| MR600A | तेल | 2.8 | |||||||||||||||
| एमजी700ए | 4.875 | 123.83 | 5.00 | 127.0 | 4.000 | 101.60 | 0.68 | 17.3 | 8 | 0.375-24 | 9.53-610 | 0.750 | तेल | 4.6 | 43 | 20 | |
| एमआई700ए | तेल | 10.9 | |||||||||||||||
| MO700A | ग्रीज़ | 2.9 | |||||||||||||||
| MR700A | तेल | 4.6 | |||||||||||||||
| आदर्श | टोक़ क्षमता |
ज्यादा से ज्यादा ओवररनिंग आरपीएम |
नाममात्र ओवररनिंग ड्रैग |
स्टॉक बोर 1 | Keyways1 | आयाम | ||||||||
| ए | बी | |||||||||||||
| पौंड-फुट | एनएम | आंतरिक प्रतिस्पर्धा | बाहरी दौड़ | पौंड-फुट | एनएम | इंच | मिमी | इंच | मिमी | इंच | मिमी | इंच | मिमी | |
| एमजी300ए | 275 | 373 | 2900 | 800 | 0.17 | 0.2 | 0.500 | 12.70 | 0.125×0.167 | 3.18×4.24 |
3.000 2.998 |
76.15 /76.20 |
25/8 | 66.68 |
| एमआई300ए | - | - | 0.625 | 15.88 | 0.188×0.094 | 4.76×2.38 | ||||||||
| MO300A | 3600 | 800 | 0.750 | 19.05 | 0.188×0.094 | 4.76×2.38 | ||||||||
| MR300A | 800 | 2900 | ||||||||||||
| एमजी400ए | 400 | 542 | 2700 | 800 | 0.21 | 0.3 | 0.625 | 15.88 | 0.188×0.094 | 4.76×2.38 |
3.500 3.498 |
88.85 /88.90 |
27/8 | 73.03 |
| एमआई400ए | - | - | 0.750 | 19.05 | ||||||||||
| MO400A | 3600 | 800 | 0.875 | 22.23 | ||||||||||
| MR400A | 800 | 2700 | ||||||||||||
| एमजी500ए | 1175 | 1593 | 2400 | 750 | 0.38 | 0.5 | 0.875 | 22.23 | 0.188×0.094 | 4.76×2.38 |
4.250 4.248 |
107.90 /107.95 |
35/8 | 92.08 |
| एमआई500ए | - | - | 1.000 | 25.40 | 0.25×0.125 | 4.76×2.38 | ||||||||
| MO500A | 3000 | 750 | 1.125 | 28.58 | 0.25×0.125 | 6.35×3.18 | ||||||||
| MR500A | 750 | 2400 | 1.250 | 31.75 | 0.25×0.125 | 6.35×3.18 | ||||||||
| MG600A | 2250 | 3051 | 1800 | 700 | 0.63 | 0.9 | 1.250 | 31.75 | 0.25×0.125 | 6.35×3.18 |
5.375 5.373 |
136.47 /136.53 |
43/4 | 120.65 |
| 1.375 | 34.93 | 0.313×0.156 | 7.94×3.97 | |||||||||||
| MI600A | - | - | 1.500 | 38.10 | 0.375×0.188 | 9.53×4.76 | ||||||||
| 1.625 | 41.28 | 0.375×0.188 | 9.53×4.76 | |||||||||||
| MO600A | 2400 | 700 | 1.750 | 44.45 | 0.375×0.188 | 9.53×4.76 | ||||||||
| 1.937 | 49.20 | 0.50×0.188 | 9.53×4.76 | |||||||||||
| MR600A | 700 | 2100 | 2.000 | 50.80 | 0.50×0.188 | 12.7×4.76 | ||||||||
| एमजी700ए | 5000 | 6779 | 1200 | 400 | 1.3 | 1.8 | 2.000 | 50.80 | 0.50×0.250 | 12.7×6.35 |
7.125 7.123 |
180.92 180.98 |
61/4 | 158.75 |
| एमआई700ए | - | - | 2.250 | 57.15 | 0.50×0.250 | 12.7×6.35 | ||||||||
| 2.437 | 61.90 | 0.50×0.250 | 12.7×6.35 | |||||||||||
| MO700A | 20000 | 400 | 2.500 | 63.50 | 0.625×0.313 | 15.88×7.94 | ||||||||
| 2.750 | 69.85 | 0.625×0.313 | 15.88×7.94 | |||||||||||
| MR700A | 400 | 1750 | 2.937 | 74.60 | 0.625×0.125 | 15.88×3.18 | ||||||||
