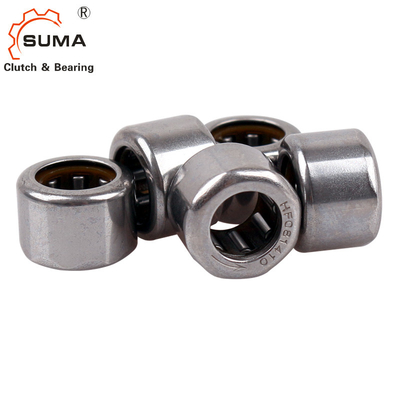

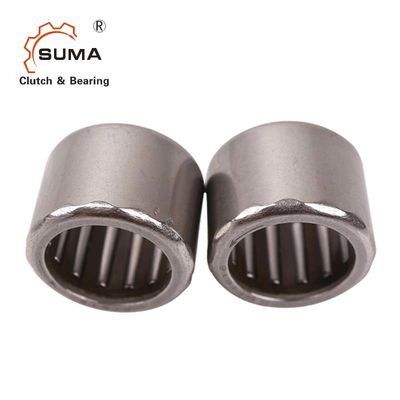

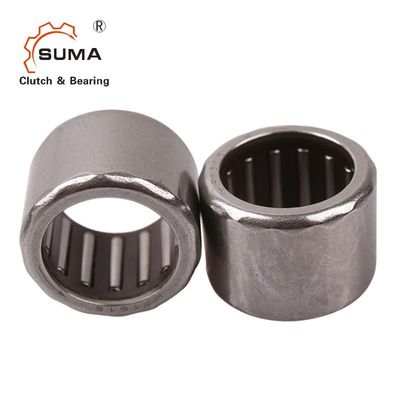

HF3020 HF3520 तैयार कप एक तरह से सुई असर
तकनीकी डेटा
सुई रोलर असर वन वे शैल प्रकार एचएफ 3020 एचएफ 3020 सुई रोलर असर शैल प्रकार, यह एक लोकप्रिय आकार है जिसका उपयोग कई अनुप्रयोगों में किया जा सकता है जो इस आकार का उपयोग 30 मिमी x 37 मिमी x 20 मिमी करते हैं।
इनर बोर रेंज | 3-35 मिमी |
बाहरी बोर रेंज | 6.5-42 मिमी |
ऊंचाई सीमा | 6-20 मिमी |
टॉर्क रेंज | 0.2-121Nm |
पैकेट | रोल पैक + कार्टन बॉक्स |
आयाम और क्षमता
शाफ्ट परिधि | असर पदनाम | मास लगभग | आयाम | अनुमेय टोक़ | सीमित गति |
उपयुक्त ड्रा कप बियरिंग्स |
||||
दस्ता दीया। | बाहरी दीया। | मोटाई | घूर्णन दस्ता न्यूनतम-1 | घूर्णन बाहरी रिंग मिन-1 | ||||||
मिमी | प्लास्टिक स्प्रिंग्स | स्टील स्प्रिंग्स | जी | मिमी | एनएम | आरपीएम | आरपीएम | |||
3 | एचएफ0306केएफ | 0.9 | 3 | 6.5 | 6 | 0.2 | 36000 | 7000 | एचके0306टीएन | |
4 | एचएफ0406केएफ | -- | 1 | 4 | 8 | 6 | 0.34 | 34000 | 8000 | एचके0408टीएन |
एचएफ0406केएफआर | -- | 1 | 4 | 8 | 6 | 0.1 | 34000 | 8000 | एचके0408टीएन | |
6 | एचएफ0608केएफ | 2.8 | 6 | 10 | 8 | 1.5 | 20000 | 11000 | एचके0608 | |
एचएफ0612केएफ | एचएफ0612 | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | एचके0608 | |
एचएफ0612केएफआर | एचएफ0612आर | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | एचके0608 | |
एचएफ061210 | 3.5 | 6 | 12 | 10 | 3 | 20000 | 13000 | एचके061208 | ||
8 | एचएफ0812केएफ | एचएफ0812 | 3.5 | 8 | 12 | 12 | 3.15 | 17000 | 12000 | एचके0808 |
एचएफ0812केएफआर | एचएफ0812आर | 3.5 | 8 | 12 | 12 | 4 | 17000 | 12000 | एचके0808 | |
-- | एचएफ061210 | 3.2 | 8 | 12 | 10 | 3 | 16000 | 12000 | एचके0808 | |
-- | एचएफ081410 | 3.6 | 8 | 14 | 10 | 4.6 | 15000 | 11000 | एचके081410 | |
-- | एचएफ081610 | 4.1 | 8 | 16 | 10 | 5.5 | 15000 | 11000 | एचके081610 | |
-- | एचएफ081412 | 4 | 8 | 14 | 12 | 5 | 16000 | 12000 | एचके081410 | |

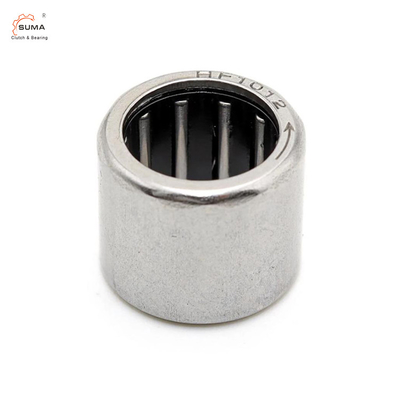

10 | HF1012KF | एचएफ1012 | 4 | 10 | 14 | 12 | 5.3 | 14000 | 11000 | एचके1010 |
एचएफ1012केएफआर | HF1012R | 4 | 10 | 14 | 12 | 5.3 | 14000 | 11000 | एचके1010 | |
एचएफ101612 | 4.8 | 10 | 16 | 12 | 6 | 12000 | 10000 | |||
12 | -- | एचएफ1216 | 1 1 | 12 | 18 | 16 | 12.2 | 11000 | 8000 | एचके1212 |
14 | -- | एचएफ1416 | 13 | 14 | 20 | 16 | 17.3 | 9500 | 8000 | एचके1412 |
16 | -- | एचएफ1616 | 14 | 16 | 22 | 16 | 20.5 | 8500 | 7500 | एचके1612 |
18 | -- | एचएफ1816 | 16 | 18 | 24 | 16 | 24.1 | 7500 | 7500 | एचके1812 |
20 | -- | एचएफ2016 | 17 | 20 | 26 | 16 | 28.5 | 7000 | 6500 | एचके2010 |
25 | -- | एचएफ2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 | एचके2512 |
30 | -- | एचएफ3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 | एचके3012 |
35 | -- | एचएफ3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 | एचके3512 |
