एचएफएल 1426 14 * 20 * 26 मिमी तैयार कप सुई रोलर असर एक तरह से क्लच
तकनीकी डेटा
एचएफएल सीरीज थ्री रो ड्रॉ कप नीडल बेयरिंग बेलनाकार रोलर्स के साथ एक रोलर बेयरिंग है।
रोलर्स अपने व्यास के सापेक्ष पतले और लंबे होते हैं।इस तरह के रोलर को सुई रोलर कहा जाता है।
यह सीमित रेडियल स्थापना आयामों के साथ परिणाम देने के लिए विशेष रूप से उपयुक्त है। विभिन्न अनुप्रयोगों के अनुसार, आंतरिक रिंग या सुई रोलर और पिंजरे घटकों के बिना एचएफएल सुई रोलर बीयरिंग का चयन किया जा सकता है।
इस प्रकार की सुई रोलर असर केवल रेडियल भार सहन कर सकता है।तैयार कप सुई रोलर बीयरिंग पतली मुद्रांकित और गठित बाहरी रिंगों के साथ सुई रोलर बीयरिंग हैं।
तैयार कप सुई रोलर असर - असर विधानसभा के साथ रोलर क्लच:
एचएफएल1426, 14 मिमी बोर, 20 मिमी आयुध डिपो, 26 मिमी चौड़ाई
एचएफएल सुई रोलर असर के आयाम और क्षमता
शाफ़्ट दीया। |
क्लच पदनाम | द्रव्यमान |
बोर्नडेरी आयाम |
टॉर्कः | सीमित गति |
मूल भार रेटिंग्स |
|||||
परिवार कल्याण | डी | सी | शाफ़्ट | बाहरी घेरा | सी | सीओ | |||||
मिनट-1 | मिनट-1 |
के.एन. | |||||||||
मिमी | प्लास्टिक स्प्रिंग्स | स्टील स्प्रिंग्स | जी | मिमी | एनएम | आरपीएम | |||||
3 | एचएफएल0308केएफ | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
4 | एचएफएल0408केएफ | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
6 | एचएफएल0615केएफ | एचएफके0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
एचएफएल0615केएफआर | एचएफएल0615आर | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | -- | -- | |
-- | एचएफएल061012के | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
8 | -- | एचएफएल081212के | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
-- | एचएफएल081412के | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
एचएफएल0822केएफ | एचएफएल0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
एचएफएल0822केएफआर | एचएफएल0822आर | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
10 | एचएफएल1022केएफ | एचएफएल1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
एचएफएल1022केएफआर | एचएफएल1022आर | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
12 | -- | एचएफएल1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
14 | -- | एचएफएल1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
16 | -- | एचएफएल1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
18 | -- | एचएफएल1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
20 | -- | एचएफएल2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
25 | -- | एचएफएल2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
30 | -- | एचएफएल3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
35 | -- | एचएफएल3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

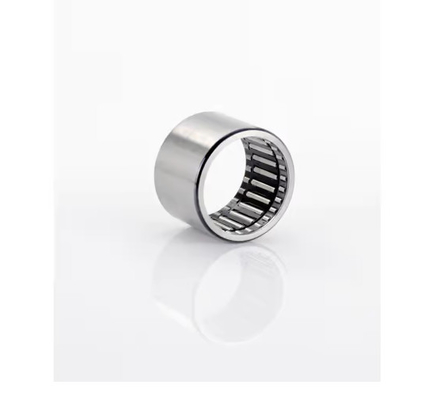

एचएफएल तैयार कप सुई रोलर असर की तस्वीरें
