| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | बीबी35 |

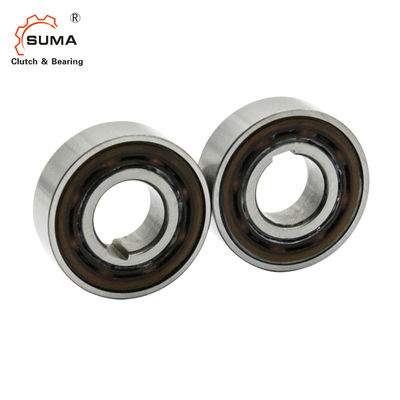

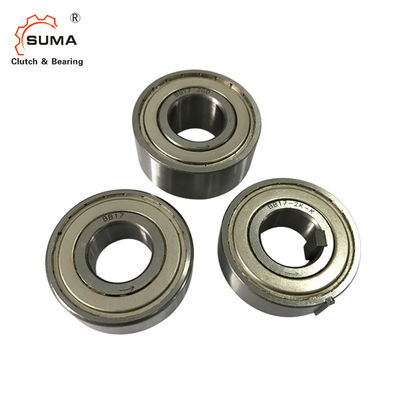

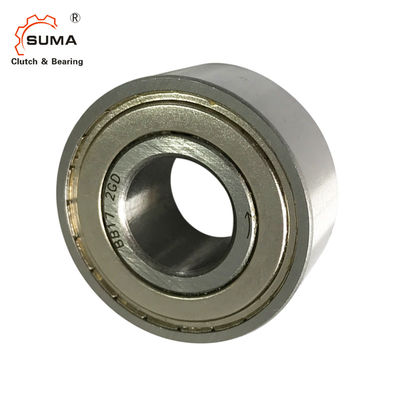

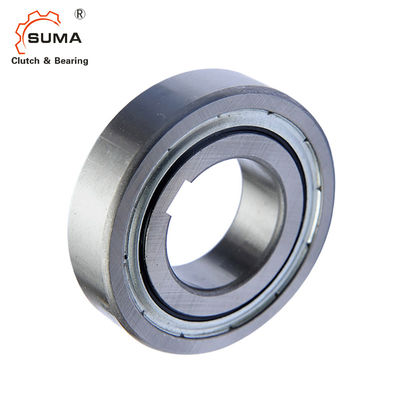

BB17 BB171K-K BB172K-Kकैम क्लच 1800RPM वन वे स्प्रैग क्लच
विशेषता
1. बीबी श्रृंखला कैम क्लच प्रेस फिट स्थापना के लिए डिज़ाइन किया गया है।
2. BB-1K-K और BB-2GD 1K-K श्रृंखला में आंतरिक दौड़ पर एक महत्वपूर्ण मार्ग है।कीवे, आकार 25 को छोड़कर हैं
डीआईएन 6885 में निर्मित। 3, बीबी40-1के-के और बीबी40-2जीडी 1के-के डीआईएन 6885 में निर्मित हैं। 1.
3. BB-2K-K श्रृंखला में आंतरिक और बाहरी दौड़ दोनों पर एक महत्वपूर्ण मार्ग है।
"-K" का अर्थ है कैम क्लच के साथ शिप की गई चाबियां।
4. अधिकतम असर और क्लच प्रदर्शन प्राप्त करने के लिए शाफ्ट और आवास में सही हस्तक्षेप आयाम बनाए रखा जाना चाहिए।
5. प्रत्येक श्रृंखला के लिए शाफ्ट और आवास की सहनशीलता के लिए तालिका देखें।
तकनीकी डेटा
आयाम और क्षमता
| आदर्श | टॉर्कः क्षमता |
मैक्स।घोषणाओं | ड्रैग टॉर्क (एनएम) | ए | बी | सी | डी | आर | वजन (एन) | |||||
|
भीतरी जाति |
आउटर जाति |
बी बी BB-1K-K BB-2K-K |
बीबी-2जीडी 1K-K |
बी बी BB-1K-K BB-2K-K |
बीबी-2जीडी 1K-K |
बी बी BB-1K-K BB-2K-K |
बीबी-2जीडी 1K-K |
बी बी BB-1K-K BB-2K-K |
बीबी-2जीडी 1K-K |
|||||
| एनएम | आर/मिनट | आर/मिनट | ||||||||||||
| बीबी15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 1 1 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 |
| बीबी17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 |
| बीबी20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 |
| बीबी35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 |
| बीबी40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 |
टिप्पणी:
आंतरिक दौड़ पर अंकित मॉडल संख्या "1K" और "2K" दोनों के लिए केवल "K" है।(उदाहरण: BB25-1K और BB25-2K दोनों के लिए "BB25-K" चिह्न)
कुंजी और कुंजीमार्ग के आयाम
| आदर्श | b2js10 | t1 | t2 | b1js9 | टी | आंतरिक प्रतिस्पर्धा चाबी बी × एच × लंबाई |
बाहरी जाति चाबी बी'× एच' × लंबाई |
|
| BB15-1K-K | BB15-2GD-1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD-1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD- 1K-K | 6.0 | 2.5 | 1.6 | - | - | - | - |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD- 1K-K | 8.0 | 3.6 | 1.5 | - | - | - | - |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD- 1K-K | 8.0 | 3.1 | 2.0 | - | - | - | - |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD- 1K-K | 10.0 | 3.7 | 2.4 | - | - | - | - |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD- 1K-K | 12.0 | 5.0 | 3.3 | - | - | - | - |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 | |||
टिप्पणी:
BB25-1K-K, BB25-2K-K और BB25-2GD 1K-K के लिए t2 का आयाम 0.5 मिमी उथले की तुलना में है
दीन 6885. 3.
डीआईएन मानक कुंजी का उपयोग करने के लिए शाफ्ट पर कीवे को 0.5 मिमी गहराई से संसाधित करें।
अन्य सभी मॉडल प्रतिस्पर्धियों के साथ आयामी रूप से विनिमेय हैं।
6. BB, BB-1K और BB-2K क्लच, बेयरिंग सपोर्टेड और ग्रीस के साथ डिलीवर किए गए डस्ट सील प्रोटेक्शन हैं
0.25 मिमी और उससे अधिक के कणों के खिलाफ, जबकि BB-2GD और BB-2GD-1K क्लच, मानक BB श्रृंखला की तुलना में 5 मिमी चौड़ा, किसी भी धूल के खिलाफ प्रभावी सुरक्षा के लिए विशेष लिप सील हैं।
7. आंतरिक दौड़ पर तीर आंतरिक दौड़ की आकर्षक दिशा को दर्शाता है।
8. क्लच को स्थापित करने के लिए, आंतरिक और बाहरी दौड़ के पूरे चेहरे पर समान दबाव डालने के लिए उपयुक्त व्यास के एक प्रेस टूल का उपयोग करें।
9. क्लच पर हथौड़े या अन्य झटके न लगाएं।
10. सुनिश्चित करें कि क्लच की प्रेस फिटिंग स्थापना के लिए आवश्यक दबाव का सामना करने के लिए आवास में पर्याप्त ताकत है।
11. ऑपरेटिंग तापमान रेंज: -30 डिग्री सेल्सियस से + 100 डिग्री सेल्सियस (इस सीमा से अधिक तापमान के लिए हमसे परामर्श करें)।
स्नेहन
1. चूंकि ग्रीस प्रसव से पहले ही लगाया जाता है, इसलिए उपयोग करने से पहले ग्रीस लगाने की कोई आवश्यकता नहीं है।
2. यदि क्लच का उपयोग तेल स्नेहक के साथ किया जाता है, तो तेल स्नेहन हमेशा इकाई के अंदर लगाया जाना चाहिए।
3. ईपी एडिटिव्स के साथ ग्रीस या लुब्रिकेंट्स का इस्तेमाल न करें।
बढ़ते उदाहरण
