एक तरह से क्लच असर
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | AS25 NSS25 TSS25 |

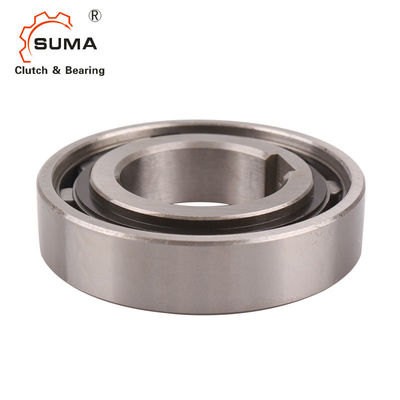

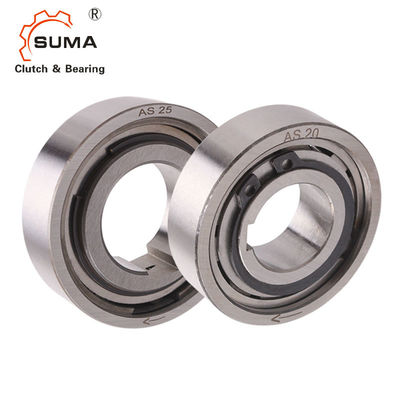

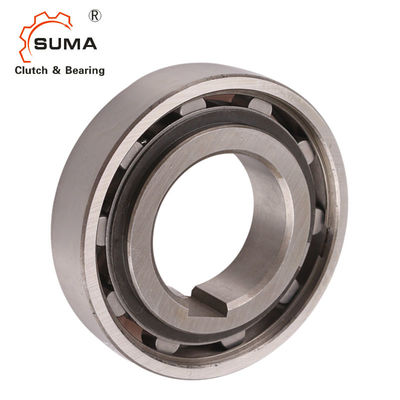

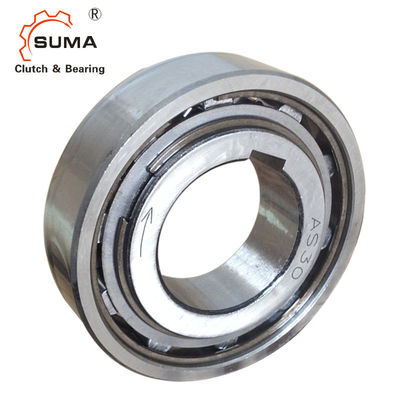

फ्रीव्हील एएस एनएसएस टीएसएस जीसीआर15 स्प्रैग क्लच वन वे बेयरिंग
विशेषता
टाइप एएस एक रोलर टाइप फ्रीव्हील नॉन-बेयरिंग सपोर्टेड है।अक्षीय और रेडियल भार का समर्थन करने के लिए बियरिंग्स की आवश्यकता होती है।स्थापना द्वारा स्नेहन और सीलिंग भी प्रदान की जानी चाहिए।नाममात्र बाहरी आयाम श्रृंखला 62... बॉल बेयरिंग के समान हैं।
एक विशिष्ट व्यवस्था इस प्रकार को एक ही स्थान सहिष्णुता के भीतर 62 श्रृंखला के साथ स्थापित करना है, जैसा कि निम्नलिखित पृष्ठ पर दिखाया गया है।आंतरिक दौड़ शाफ्ट (6 मिमी बोर को छोड़कर) के लिए बंद है।
बाहरी दौड़ में H7 आवास में एक प्रेस फिट देने के लिए सकारात्मक r6 सहिष्णुता है।बाहरी आवास पर्याप्त मजबूत होना चाहिए
विधानसभा के बाद विस्तार नहीं करने के लिए।यह डिज़ाइन ± S/2 की आंतरिक और बाहरी दौड़ के अक्षीय मिसलिग्न्मेंट को स्वीकार कर सकता है।
तकनीकी डेटा
| प्रोडक्ट का नाम | एक तरह से क्लच असर |
| आदर्श | AS25 NSS25 |
| सामग्री | क्रोम स्टील GCr15 |
| भीतरी व्यास | 25 मिमी |
| बहरी घेरा | 52 मिमी |
| टोक़ क्षमता | 56Nm |
| वज़न | 0.14 किग्रा |
| पैकेट | कार्टन बॉक्स / लकड़ी का बक्सा |
| भुगतान की शर्तें | टीटी.एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन |
| डिलीवरी का समय | 10-15 दिन |
आयाम और क्षमता
| प्रकार | आकार | टॉर्कः | ओवररनिंग गति | आयाम | वज़न | टोक़ खींचें | ||||||
| एएस (एनएसएस) | डीएच7 | टीकेएन1) | निमैक्स 2) | Namax3) | डॉ6 | डी5 | ली | एस | इ | एफ | ||
| [मिमी] | [एनएम] | [मिनट-1] | [मिनट-1] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [किलोग्राम] | [एनसीएम] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 1 1 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | 3300 | 487 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 1 1 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
टिप्पणियाँ:
बिना चाबी के AS6।Øडी = -0-0,009
AS8-12 दीन 6885.1 के लिए मुख्य मार्ग।
अन्य आकार DIN 6885.3
1) टी अधिकतम = 2 × टी केएन
2) आंतरिक दौड़ आगे निकल गई
3) बाहरी दौड़ ओवररन
बढ़ते आयाम बॉल बेयरिंग श्रृंखला 62 . के समान हैं
बढ़ते उदाहरण
चित्रों
