एक तरह से क्लच असर
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | एनएफ20 |

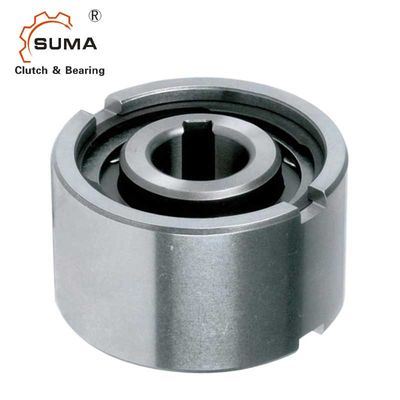

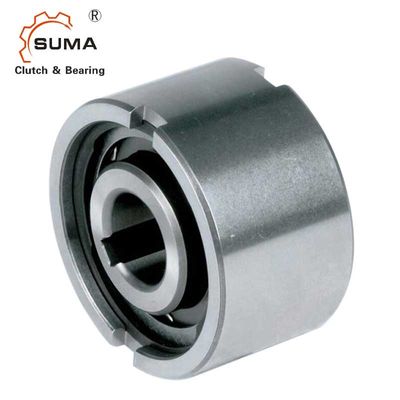

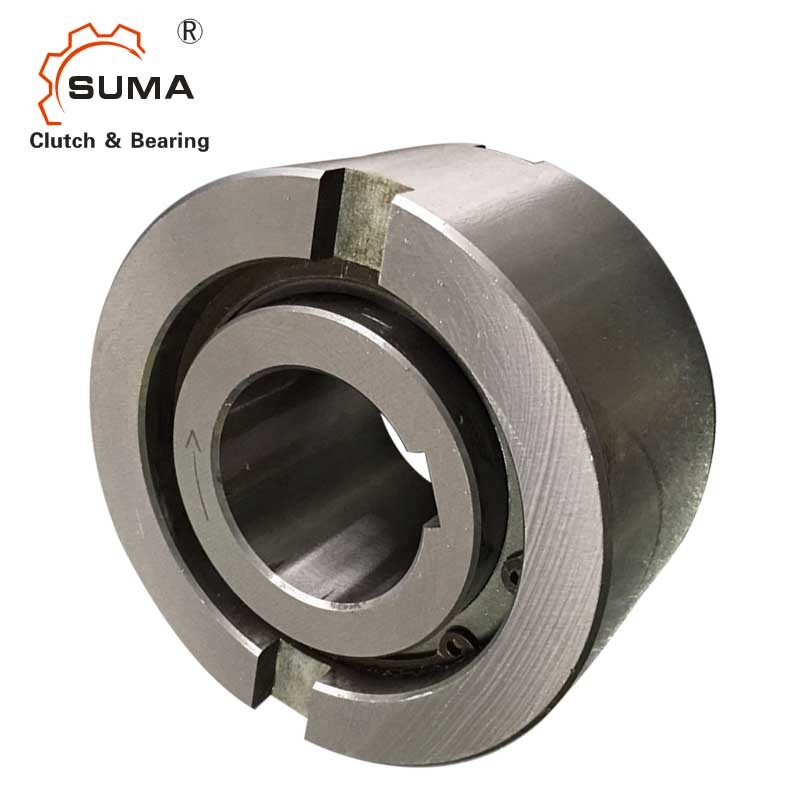

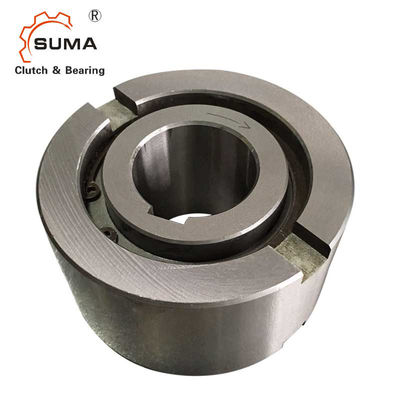

कन्वेयर के लिए एनएफ 3600 आरपीएम फ्रीव्हील 36 एमएम वन वे स्प्रैग
विशेषताएँ
टाइप एनएफ एक रोलर टाइप फ्रीव्हील है जो गैर-असर समर्थित है।अक्षीय का समर्थन करने के लिए बियरिंग्स की आवश्यकता होती है
और रेडियल भार।स्थापना द्वारा स्नेहन और सीलिंग भी प्रदान की जानी चाहिए।
मानक स्नेहन तेल है।नाममात्र बाहरी व्यास एक मानक गेंद असर आयाम है।एक विशिष्ट व्यवस्था इस प्रकार को उसी आवास सहनशीलता के साथ असर के साथ स्थापित करना है, जैसा कि निम्नलिखित पृष्ठ पर दिखाया गया है।आंतरिक दौड़ शाफ्ट की कुंजी है।बाहरी दौड़ में H7 आवास में एक प्रेस फिट देने के लिए सकारात्मक n6 सहिष्णुता है।अतिरिक्त साइड नॉच सकारात्मक टॉर्क ट्रांसमिशन प्रदान करते हैं।
यदि आवास सहिष्णुता K6 के लिए है, तो पायदान का उपयोग आवश्यक नहीं है, लेकिन आवास इतना मजबूत होना चाहिए कि विधानसभा के बाद विस्तार न हो।
आयाम और क्षमता
| प्रकार | आकार | ओवररनिंग गति | वज़न | ||||||||
| एनएफ | डीएच7 | टीके.एन.1) | एनआइमैक्स2) | एनअमैक्स3) | डीn6 | डी5 | डी6 | ली | टी | बीएच11 |
|
| [मिमी] | [एनएम] | [मिनट-1] | [मिनट-1] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [किलोग्राम] | |
| 8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
| 12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
| 15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0.3 | |
| 20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 0.6 | |
| 25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
| 30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 1.6 | |
| 35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
| 40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
| 45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
| 50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5.4 | |
| 55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
| 60 | 4250 | 700 | 1100 | 150 | 125 | 93.5 | 95 | 9 | 18 | 8.5 | |
| 70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
| 80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
| 90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 25.3 | |
| 100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 42.1 | |
| 130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
| 150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 | |
टिप्पणियाँ
1) टी अधिकतम = 2 × टी केएन
»चयन पृष्ठ 10 से 13 तक देखें
2) आंतरिक दौड़ आगे निकल गई
3) बाहरी दौड़ ओवररन
बढ़ते और युग्मन
