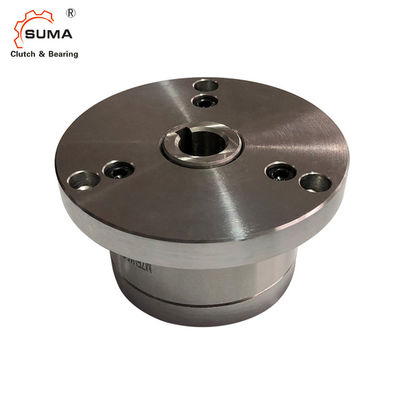

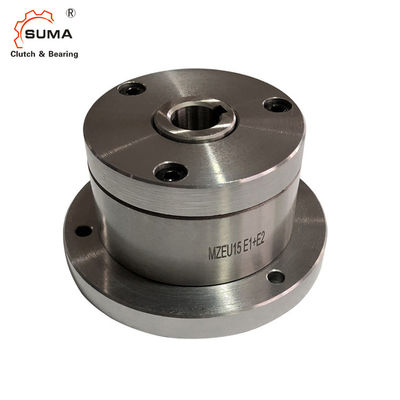

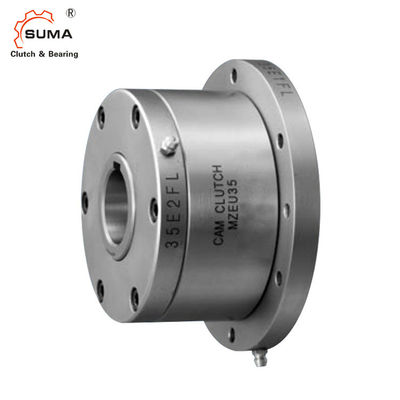

100 एनएम MZEU GCr15 बिना स्नेहन के रोलर क्लच असर
  • 100 एनएम MZEU GCr15 बिना स्नेहन के रोलर क्लच असर
  • 100 एनएम MZEU GCr15 बिना स्नेहन के रोलर क्लच असर
  • 100 एनएम MZEU GCr15 बिना स्नेहन के रोलर क्लच असर

100 एनएम MZEU GCr15 बिना स्नेहन के रोलर क्लच असर

उत्पत्ति के प्लेस चीन
ब्रांड नाम SUMA
प्रमाणन ISO SGS
मॉडल संख्या MZEU15(K) E1+E2
उत्पाद विवरण
प्रोडक्ट का नाम:
रोलर क्लच असर MZEU15(K) E1+E2
असर समर्थित:
हां
सामग्री:
असर स्टील GCr15
आकार:
15*68*52मिमी
टोक़ क्षमता:
100 एनएम
गारंटी:
1 वर्ष
पैकेट:
कार्टन बॉक्स / लकड़ी का बक्सा
वज़न:
1.5 किलो
हाई लाइट:

MZEU रोलर क्लच असर

,

GCr15 रोलर क्लच असर

,

GCr15 बैकस्टॉप क्लच असर

भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
1
मूल्य
USD160-USD200 PER PIECE
पैकेजिंग विवरण
कार्टन बॉक्स / लकड़ी का बक्सा
प्रसव के समय
7-15 दिन
भुगतान शर्तें
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता
प्रति माह 1000 पीसी
उत्पाद वर्णन

100 एनएम MZEU GCr15 बिना स्नेहन के रोलर क्लच असर

प्रतिरूप संख्या।
क्यू आंतरिक दौड़
डब्ल्यू बाहरी दौड़
ई कैम
आर वसंत
टी असर
वाई साइड प्लेट
यू E1 निकला हुआ किनारा
मैं E2 निकला हुआ किनारा
ओ सॉकेट बोल्ट
!0 पेंच सेट करें
यह चित्र MZEU E1+E2 . दिखाता है
MZEU K
कोई निशान नहीं: बाहरी दौड़ पर कोई कुंजी मार्ग नहीं।
के: बाहरी दौड़ पर कीवे।

आयाम और क्षमता



आदर्श टॉर्कः
क्षमता

मैक्स।घोषणाओं
खींचें
टॉर्कः
जनम का आकार कीवे बी बीएफ सी डीएफ एफ एम एन वज़न

भीतरी

जाति

आउटर

जाति

एनएम आर/मिनट आर/मिनट एनएम एच7 आंतरिक प्रतिस्पर्धा   h7             किलोग्राम
MZEU12 (के) E1 + E2 60 2,000 1,000 0.20 12 4X 1.8 42 62 85 20 72 20 10.0 5.7 1.1
MZEU15 (के) E1 + E2 100 1,800 900 0.20 15 5 एक्स 2.3 52 68 92 28 78 25 11.0 5.7 1.5
MZEU20 (के) E1 + E2 245 1,600 700 0.29 20 6X 2.8 57 75 98 34 85 30 10.5 5.7 1.9
MZEU25 (के) E1 + E2 425 1,600 600 0.33 25 8X 3.3 60 90 118 35 104 40 11.5 6.8 2.9
MZEU30 (के) E1 + E2 735 1,500 500 0.39 30 8X3.3 68 100 128 43 114 45 11.5 6.8 4.0
MZEU35 (के) E1 + E2 1,015 1,400 300 0.49 35 10X3.3 74 110 140 45 124 50 13.5 6.8 5.2
MZEU40 (के) E1 + E2 1,350 1,400 300 0.59 40 12X3.3 86 125 160 53 142 55 15.5 9.0 7.9
MZEU45 (के) E1 + E2 1,620 1,400 300 0.69 45 14X3.8 86 130 165 53 146 60 15.5 9.0 9.3
MZEU50 (के) E1 + E2 2,070 1,300 250 0.79 50 14X3.8 94 150 185 64 166 70 14.0 9.0 11.7
MZEU55 (के) E1 + E2 2,400 1,300 250 0.88 55 16X4.3 104 160 204 66 182 75 18.0 11.0 15.3
एमजेईयू 60 (के) ई 1 + ई 2 2,950 1,200 250 0.98 60 18X4.4 114 170 214 78 192 80 17.0 11.0 17.7
MZEU70 (के) E1 + E2 4,210 1,100 250 1.27 70 20X4.9 134 190 234 95 212 90 18.5 11.0 25.5
एमजेईयू 80 (के) ई 1 + ई 2 5,170 800 200 1.38 80 22X5.4 144 210 254 100 232 105 21.0 11.0 33.2
MZEU90(K)E1+E2 12,000 450 150 4.70 90 25X5.4 158 230 278 115 254 120 20.5 13.0 38.3
MZEU100 (के) E1 + E2 17,600 400 130 5.39 100 28X 6.4 182 270 335 120 305 140 30.0 17.5 68.8
MZEU130 (के) E1 + E2 24,500 320 110 6.76 130 32X7.4 212 310 380 152 345 160 29.0 17.5 98.2
MZEU150 (के) E1 + E2 33,800 240 80 8.13 150 36X8.4 246 400 485 180 445 200 32.0 21.5 198.2

100 एनएम MZEU GCr15 बिना स्नेहन के रोलर क्लच असर 0

बढ़ते और युग्मन

स्थापना और उपयोग
1. मॉडल नं.MZEU12 से MZEU80 प्री-ग्रीस्ड हैं और इन्हें किसी स्नेहन की आवश्यकता नहीं है।परिचालन तापमान सीमा 40 डिग्री सेल्सियस से +40 डिग्री सेल्सियस है।मॉडल नं.MZEU90 से MZEU150 को तेल स्नेहन की आवश्यकता होती है।(पेज 31 पर स्नेहन और रखरखाव का संदर्भ लें)।
2. हम अनुशंसा करते हैं कि h7 की शाफ्ट सहिष्णुता, और ISO R773 (DIN 6885.1) की-वे मानक है।
3. हम स्प्रोकेट, गियर और अन्य फिट किए गए भागों के लिए B H7 या H8 की सहनशीलता की अनुशंसा करते हैं।
4. क्लच को अलग-अलग भागों के रूप में एक बेसिक टाइप कैम क्लच, E1 फ्लेंज और E2 फ्लेंज के साथ डिलीवर किया जाता है।
5. बाहरी दौड़ के दोनों सिरों की सतह और फ्लैंगेस की संपर्क सतहों को साफ करें।
6. मॉडल नं. के लिएMZEU90 से MZEU150, दोनों सिरों पर बाहरी दौड़ की सतह पर सील चिपकने वाला लागू करें।
7. रोटेशन की दिशा की जाँच करें और E1 और E2 फ्लैंगेस को क्लच से जोड़ दें।
8. क्लच में स्प्रोकेट, गियर और अन्य उपकरण स्थापित करते समय, उन्हें बाहरी दौड़ की सतह पर फिट करें और बोल्ट को E1 निकला हुआ किनारा में पेंच करें।
9. निकला हुआ किनारा और स्प्रोकेट दोनों को विपरीत दिशा में स्थापित करके, रोटेशन की दिशा को बदला जा सकता है।
10. शाफ्ट पर क्लच लगाते समय, आंतरिक दौड़ पर दबाव डालें लेकिन बाहरी दौड़ पर कभी नहीं।
11. उच्च गति अनुक्रमण अनुप्रयोगों (50 c/m से अधिक) के लिए एक मजबूत स्प्रिंग प्रकार की सिफारिश की जाती है।

100 एनएम MZEU GCr15 बिना स्नेहन के रोलर क्लच असर 1



चित्रों

100 एनएम MZEU GCr15 बिना स्नेहन के रोलर क्लच असर 2

100 एनएम MZEU GCr15 बिना स्नेहन के रोलर क्लच असर 3
