| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SUMA |
| प्रमाणन: | ISO SGS |
| मॉडल संख्या: | एई30 |
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | USD50-USD80 PER PIECE |
| पैकेजिंग विवरण: | कार्टन का डिब्बा |
| प्रसव के समय: | 3-5 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 1000 पीसी |
| प्रोडक्ट का नाम: | एक तरह से क्लच असर AE30 | सामग्री: | GCr15 असर स्टील |
|---|---|---|---|
| टोक़ क्षमता: | 500Nm | घूमने की रफ़्तार: | 2100rpm |
| इकाई वजन: | 1.5 किलो | गारंटी: | 1 वर्ष |
| आकार: | 30*90*44mm | ओईएम: | स्वीकार करना |
| प्रमुखता देना: | AE30 रोलर क्लच असर,44MM रोलर क्लच असर,GCr15 वन वे रोलर क्लच |
||

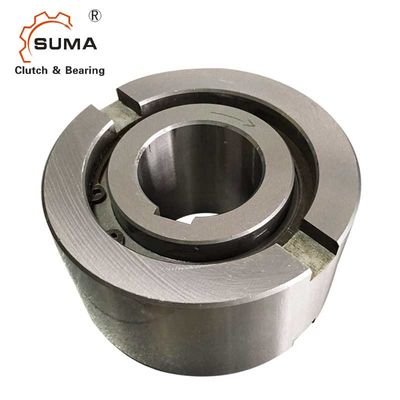

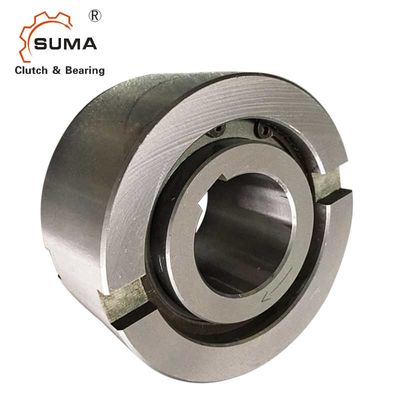

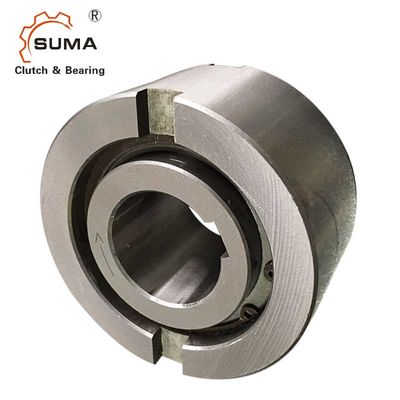

AE30 2100 RPM वन वे फ्रीव्हील रोलर क्लच असर
विशेषताएँ
टाइप एई एक रोलर टाइप फ्रीव्हील नॉन-बेयरिंग सपोर्टेड है।अक्षीय और रेडियल भार का समर्थन करने के लिए बियरिंग्स की आवश्यकता होती है।स्थापना द्वारा स्नेहन और सीलिंग भी प्रदान की जानी चाहिए।नाममात्र बाहरी व्यास एक मानक गेंद असर आयाम है।
एक ही आवास व्यास सहिष्णुता के साथ असर के बगल में इस प्रकार को स्थापित करने के लिए एक विशिष्ट व्यवस्था है।
आंतरिक दौड़ शाफ्ट की कुंजी है।बाहरी दौड़ में h6 सहिष्णुता है और इसे K7 सहिष्णुता वाले आवास में लगाया जाना चाहिए।अतिरिक्त साइड नॉच सकारात्मक टॉर्क ट्रांसमिशन प्रदान करते हैं।
यदि आवास सहिष्णुता R6 के लिए है, तो पायदान का उपयोग आवश्यक नहीं है, लेकिन आवास इतना मजबूत होना चाहिए कि विधानसभा के बाद विस्तार न हो।यह डिज़ाइन एक अक्षीय स्वीकार कर सकता है
± एस/2 की आंतरिक और बाहरी दौड़ का गलत संरेखण।
तकनीकी डेटा
| वस्तु | एई30 |
| सामग्री | जीसीआर15 |
| बोर दीया। | 30 मिमी |
| बाहरी दीया। | 90 मिमी |
| चौड़ाई (बी) | 44 मिमी |
| टोक़ क्षमता | 500 एनएम |
| ओवररनिंग सीमित गति (आंतरिक दौड़) | 2100 आर/मिनट |
| ओवररनिंग सीमित गति (बाहरी दौड़) | 1500 आर/मिनट |
| वज़न | 1.5 किग्रा |
| पैकेट | गत्ते का डिब्बा बॉक्स या अपनी आवश्यकताओं के रूप में |
आयाम और क्षमता
| प्रकार | आकार | ओवररनिंग गति | वज़न | टोक़ खींचें | |||||||||||
|
ऐ
|
डीएच7 (मिमी) |
टीके.एन.1 (एनएम) |
एनआइमैक्स2) (मिनट-1) |
एनअमैक्स3) (मिनट-1) |
डीh6 (मिमी) |
डी5 (मिमी) |
डी6 (मिमी) |
ली (मिमी) |
एस (मिमी) |
एफ (मिमी) |
इ (मिमी) |
बी (मिमी) |
टी (मिमी) |
(किलोग्राम) |
टीआर
(एनसीएम) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.30 | 3.5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 | |
बढ़ते और युग्मन
चित्रों
