| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | MZEU30 (के) E1 + E2 |

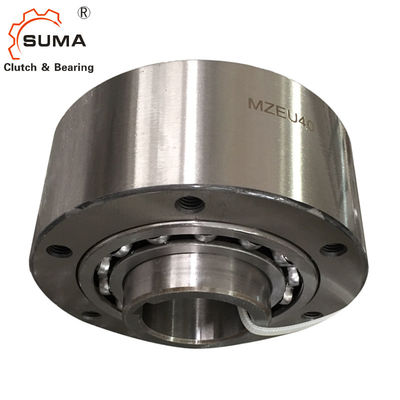

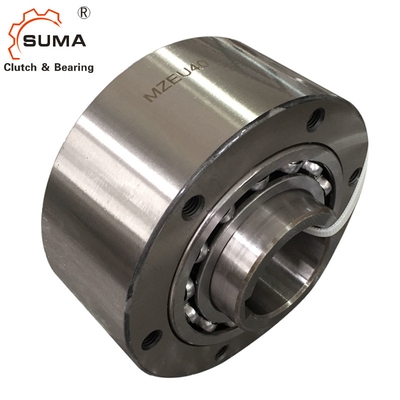

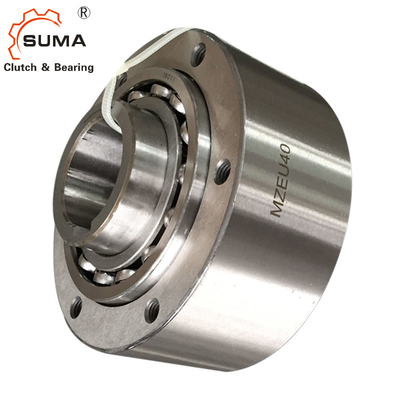

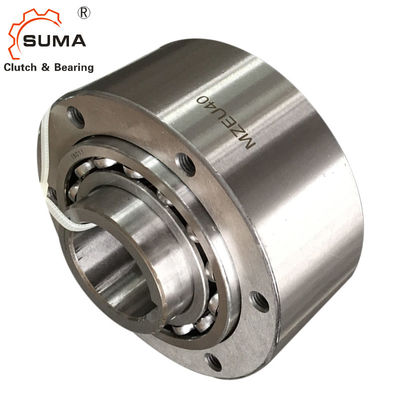

MZEU30(K) E1+E2 रोलर टाइप वन वे डायरेक्शनल बैकस्टॉप क्लच असर
स्थापना और उपयोग
1. मॉडल नं.MZEU12 से MZEU80 प्री-ग्रीस्ड हैं और इन्हें किसी स्नेहन की आवश्यकता नहीं है।परिचालन तापमान सीमा 40 डिग्री सेल्सियस से +40 डिग्री सेल्सियस है।मॉडल नं.MZEU90 से MZEU150 को तेल स्नेहन की आवश्यकता होती है।(पेज 31 पर स्नेहन और रखरखाव का संदर्भ लें)।
2. हम अनुशंसा करते हैं कि h7 की शाफ्ट सहिष्णुता, और ISO R773 (DIN 6885.1) की-वे मानक है।
3. हम स्प्रोकेट, गियर और अन्य फिट किए गए भागों के लिए B H7 या H8 की सहनशीलता की अनुशंसा करते हैं।
4. क्लच को अलग-अलग भागों के रूप में एक बेसिक टाइप कैम क्लच, E1 फ्लेंज और E2 फ्लेंज के साथ डिलीवर किया जाता है।
5. बाहरी दौड़ के दोनों सिरों की सतह और फ्लैंगेस की संपर्क सतहों को साफ करें।
6. मॉडल नं. के लिएMZEU90 से MZEU150, दोनों सिरों पर बाहरी दौड़ की सतह पर सील चिपकने वाला लागू करें।
7. रोटेशन की दिशा की जाँच करें और E1 और E2 फ्लैंगेस को क्लच से जोड़ दें।
आयाम और क्षमता
| आदर्श | टॉर्कः क्षमता |
मैक्स।घोषणाओं |
खींचें टॉर्कः |
जनम का आकार | कीवे | ए | बी | बीएफ | सी | डीएफ | एफ | एम | एन | वज़न | |
|
भीतरी जाति |
आउटर जाति |
||||||||||||||
| एनएम | आर/मिनट | आर/मिनट | एनएम | एच7 | आंतरिक प्रतिस्पर्धा | h7 | किलोग्राम | ||||||||
| MZEU12 (के) E1 + E2 | 60 | 2,000 | 1,000 | 0.20 | 12 | 4X 1.8 | 42 | 62 | 85 | 20 | 72 | 20 | 10.0 | 5.7 | 1.1 |
| MZEU15 (के) E1 + E2 | 100 | 1,800 | 900 | 0.20 | 15 | 5 एक्स 2.3 | 52 | 68 | 92 | 28 | 78 | 25 | 11.0 | 5.7 | 1.5 |
| MZEU20 (के) E1 + E2 | 245 | 1,600 | 700 | 0.29 | 20 | 6X 2.8 | 57 | 75 | 98 | 34 | 85 | 30 | 10.5 | 5.7 | 1.9 |
| MZEU25 (के) E1 + E2 | 425 | 1,600 | 600 | 0.33 | 25 | 8X 3.3 | 60 | 90 | 118 | 35 | 104 | 40 | 11.5 | 6.8 | 2.9 |
| MZEU30 (के) E1 + E2 | 735 | 1,500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 128 | 43 | 114 | 45 | 11.5 | 6.8 | 4.0 |
| MZEU35 (के) E1 + E2 | 1,015 | 1,400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 140 | 45 | 124 | 50 | 13.5 | 6.8 | 5.2 |
| MZEU40 (के) E1 + E2 | 1,350 | 1,400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 160 | 53 | 142 | 55 | 15.5 | 9.0 | 7.9 |
| MZEU45 (के) E1 + E2 | 1,620 | 1,400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 165 | 53 | 146 | 60 | 15.5 | 9.0 | 9.3 |
| MZEU50 (के) E1 + E2 | 2,070 | 1,300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 185 | 64 | 166 | 70 | 14.0 | 9.0 | 11.7 |
| MZEU55 (के) E1 + E2 | 2,400 | 1,300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 204 | 66 | 182 | 75 | 18.0 | 11.0 | 15.3 |
| एमजेईयू 60 (के) ई 1 + ई 2 | 2,950 | 1,200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 214 | 78 | 192 | 80 | 17.0 | 11.0 | 17.7 |
| MZEU70 (के) E1 + E2 | 4,210 | 1,100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 234 | 95 | 212 | 90 | 18.5 | 11.0 | 25.5 |
| एमजेईयू 80 (के) ई 1 + ई 2 | 5,170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 254 | 100 | 232 | 105 | 21.0 | 11.0 | 33.2 |
| MZEU90(K)E1+E2 | 12,000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 278 | 115 | 254 | 120 | 20.5 | 13.0 | 38.3 |
| MZEU100 (के) E1 + E2 | 17,600 | 400 | 130 | 5.39 | 100 | 28X 6.4 | 182 | 270 | 335 | 120 | 305 | 140 | 30.0 | 17.5 | 68.8 |
| MZEU130 (के) E1 + E2 | 24,500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 380 | 152 | 345 | 160 | 29.0 | 17.5 | 98.2 |
| MZEU150 (के) E1 + E2 | 33,800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 485 | 180 | 445 | 200 | 32.0 | 21.5 | 198.2 |
बढ़ते और युग्मन
8. क्लच में स्प्रोकेट, गियर और अन्य उपकरण स्थापित करते समय, उन्हें बाहरी दौड़ की सतह पर फिट करें और बोल्ट को E1 निकला हुआ किनारा में पेंच करें।
9. निकला हुआ किनारा और स्प्रोकेट दोनों को विपरीत दिशा में स्थापित करके, रोटेशन की दिशा को बदला जा सकता है।
10. शाफ्ट पर क्लच लगाते समय, आंतरिक दौड़ पर दबाव डालें लेकिन बाहरी दौड़ पर कभी नहीं।
11. उच्च गति अनुक्रमण अनुप्रयोगों (50 c/m से अधिक) के लिए एक मजबूत स्प्रिंग प्रकार की सिफारिश की जाती है।
12. मॉडल नं।
यह चित्र MZEU E1+E2 . दिखाता है
MZEU K
कोई निशान नहीं: बाहरी दौड़ पर कोई कुंजी मार्ग नहीं।
के: बाहरी दौड़ पर कीवे।
