| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SUMA |
| प्रमाणन: | ISO SGS |
| मॉडल संख्या: | ASNU35 NFS35 |
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | USD150-USD200 PER PIECE |
| पैकेजिंग विवरण: | कार्टन का डिब्बा |
| प्रसव के समय: | 10-15 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 1000 पीसी |
| प्रोडक्ट का नाम: | रोलर क्लच असर ASNU35 NFS35 | सामग्री: | GCr15 असर स्टील |
|---|---|---|---|
| टोक़ क्षमता: | 383Nm | घूमने की रफ़्तार: | 1900आरपीएम |
| इकाई वजन: | 0.74 किग्रा | गारंटी: | 1 वर्ष |
| आकार: | 35*80*31mm | ओईएम: | स्वीकार करना |
| प्रमुखता देना: | ASNU35 रोलर क्लच असर,383 एनएम रोलर क्लच असर,ASNU35 बॉल और रोलर असर |
||

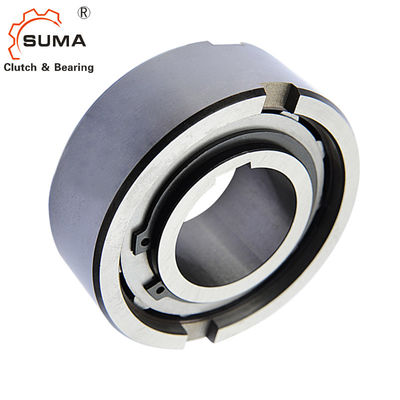

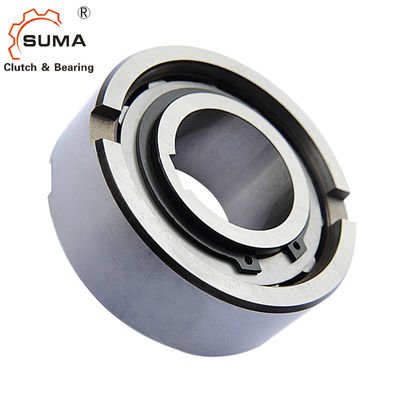

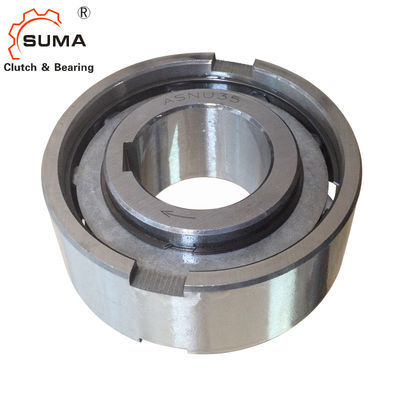

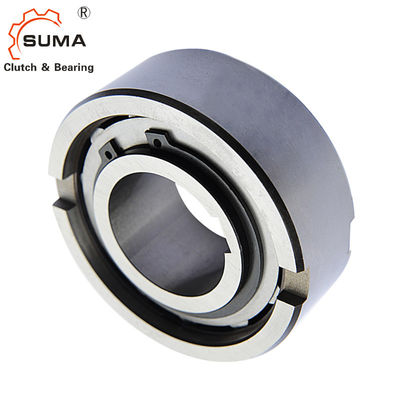

ASNU35 383 एनएम स्नेहन 35 * 80 * 31 मिमी रोलर क्लच असर
विशेषताएँ
प्रकार ASNU एक रोलर प्रकार का फ़्रीव्हील गैर-असर समर्थित है।अक्षीय और रेडियल भार का समर्थन करने के लिए बियरिंग्स की आवश्यकता होती है।स्थापना द्वारा स्नेहन और सीलिंग भी प्रदान की जानी चाहिए।नाममात्र बाहरी व्यास 63.. बॉल बेयरिंग श्रृंखला के समान है।
एक ही स्थान सहिष्णुता के भीतर असर के साथ इस प्रकार को स्थापित करने के लिए एक सामान्य व्यवस्था है,
बाहरी दौड़ में सकारात्मक n6 सहिष्णुता है, एक H7 आवास में एक प्रेस फिट देने के लिए।बाहरी रेस में अतिरिक्त साइड नॉच सकारात्मक टॉर्क ट्रांसमिशन प्रदान करते हैं।
यदि आवास K6 सहिष्णुता के लिए है, तो पायदान का उपयोग आवश्यक नहीं है, लेकिन आवास इतना मजबूत होना चाहिए कि विधानसभा के बाद विस्तार न हो।यह डिज़ाइन आंतरिक और बाहरी दौड़ के अक्षीय मिसलिग्न्मेंट को स्वीकार कर सकता है।
तकनीकी डेटा
| प्रोडक्ट का नाम | एक तरह से क्लच असर |
| आदर्श | ASNU35 |
| सामग्री | क्रोम स्टील GCr15 |
| भीतरी व्यास | 35 मिमी |
| बहरी घेरा | 84 मिमी |
| टोक़ क्षमता | 383Nm |
| वज़न | 0.74 किग्रा |
| पैकेट | कार्टन बॉक्स / लकड़ी का बक्सा |
| भुगतान की शर्तें | टीटी.एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन |
| डिलीवरी का समय | 10-15 दिन |
आयाम और क्षमता
| प्रकार | आकार |
टीकेएन1) |
घोषणाओं स्पीड |
वज़न
|
टोक़ खींचें | |||||||||
|
ASNU (एनएफएस) |
डीएच7 | निमैक्स 2) | Namax3) | डीएन6 | डी5 | ली | बी | टी | एस | इ | एफ | टी.आर. | ||
| [मिमी] | [एनएम] | [मिनट-1] | [मिनट-1] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [किलोग्राम] | [एनसीएम] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
टिप्पणियाँ
ASNU8-12, ASNU200 दीन 6885 के लिए मुख्य मार्ग। 1
अन्य आकार DIN 6885.3
1) टी अधिकतम = 2 बार;टी केएन
2) आंतरिक दौड़ आगे निकल गई
3) बाहरी दौड़ ओवररन
