| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | सीवाईआर-1 3/4 |

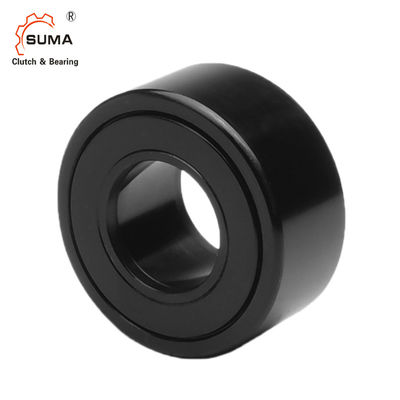

CYR-1 3/4 एक्सियल गाइडिंग योक स्टड टाइप कैम फॉलोअर
परिचय
ग्रिंगर के कैम अनुयायी और ट्रैक रोलर्स विभिन्न प्रकार के यांत्रिक अनुप्रयोगों का सामना कर सकते हैं।मिश्रित कैम अनुयायी प्रकारों में से चुनें, जिसमें पूर्ण पूरक सुई रोलर्स, स्टड, भारी स्टड, क्राउन और योक शामिल हैं।ट्रैक रोलर्स रेडियल और अक्षीय भार दोनों के संयोजन के साथ अनुप्रयोगों को संभाल सकते हैं।
आयाम और क्षमता
|
कोई मुहर नहीं संदर्भ संख्या। |
सील संदर्भ संख्या। |
सील संदर्भ संख्या। |
ओडी (आरडी) इंच |
चौड़ाई (डब्ल्यू) इंच |
आईडी (बी) इंच |
अंत प्लेटों पर चौड़ाई (डब्ल्यू1) इंच |
दीया।अंत का प्लेट (ई) इंच |
स्थिर क्षमता एलबीएस |
गतिशील क्षमता एलबीएस |
| सीवाईआर-3/4 | सीवाईआर-3/4-एस | सीसीवाईआर-3/4-एस | 0.75 | 0.5 | 0.25 | 0.5625 | 39/64 | 4130 | 1660 |
| सीवाईआर-7/8 | सीवाईआर-7/8-एस | सीसीवाईआर-7/8-एस | 0.875 | 0.5 | 0.25 | 0.5625 | 39/64 | 4130 | 1660 |
| सीवाईआर-1 | सीवाईआर-1-एस | सीसीवाईआर-1-एस | 1 | 0.625 | 0.3125 | 0.6875 | 25/32 | 6120 | 2225 |
| सीवाईआर-1 1/8 | सीवाईआर-1 1/8-एस | सीसीवाईआर-1 1/8-एस | 1.125 | 0.625 | 0.3125 | 0.6875 | 25/32 | 6120 | 2225 |
| सीवाईआर-1 1/4 | सीवाईआर-1 1/4-एस | सीसीवाईआर-1 1/4-एस | 1.25 | 0.75 | 0.375 | 0.8125 | 63/64 | 8500 | 3930 |
| सीवाईआर-1 3/8 | सीवाईआर-1 3/8-एस | सीसीवाईआर-1 3/8-एस | 1.375 | 0.75 | 0.375 | 0.8125 | 63/64 | 8500 | 3930 |
| सीवाईआर-1 1/2 | सीवाईआर-1 1/2-एस | सीसीवाईआर-1 1/2-एस | 1.5 | 0.875 | 0.4375 | 0.9375 | 1 3/32 | 11280 | 4840 |
| सीवाईआर-1 5/8 | सीवाईआर-1 5/8-एस | सीसीवाईआर-1 5/8-एस | 1.625 | 0.875 | 0.4375 | 0.9375 | 1 3/32 | 11280 | 4840 |
| सीवाईआर-1 3/4 | सीवाईआर-1 3/4-एस | सीसीवाईआर-1 3/4-एस | 1.75 | 1 | 0.5 | 1.0625 | 1 1/4 | 15840 | 6385 |
| सीवाईआर-1 7/8 | सीवाईआर-1 7/8-एस | सीसीवाईआर-1 7/8-एस | 1.875 | 1 | 0.5 | 1.0625 | 1 1/4 | 15840 | 6385 |
| सीवाईआर-2 | सीवाईआर-2-एस | सीसीवाईआर-2-एस | 2 | 1.25 | 0.625 | 1.3125 | 1 13/32 | 21140 | 8090 |
| सीवाईआर-2 1/4 | सीवाईआर-2 1/4-एस | सीसीवाईआर-2 1/4-एस | 2.25 | 1.25 | 0.625 | 1.3125 | 1 13/32 | 21140 | 8090 |
| सीवाईआर-2 1/2 | सीवाईआर-2 1/2-एस | सीसीवाईआर-2 1/2-एस | 2.5 | 1.5 | 0.75 | 1.5625 | 1 11/16 | 32900 | 11720 |
| सीवाईआर-2 3/4 | सीवाईआर-2 3/4-एस | सीसीवाईआर-2 3/4-एस | 2.75 | 1.5 | 0.75 | 1.5625 | 1 11/16 | 32900 | 11720 |
| सीवाईआर-3 | सीवाईआर-3-एस | सीसीवाईआर-3-एस | 3 | 1.75 | 1 | 1.8125 | 2 1/8 | 49820 | 15720 |
| सीवाईआर-3 1/4 | सीवाईआर-3 1/4-एस | सीसीवाईआर-3 1/4-एस | 3.25 | 1.75 | 1 | 1.8125 | 2 1/8 | 49820 | 15720 |
| सीवाईआर-3 1/2 | सीवाईआर-3 1/2-एस | सीसीवाईआर-3 1/2-एस | 3.5 | 2 | 1.125 | 2.0625 | 2 7/16 | 63250 | 22800 |
| सीवाईआर-4 | सीवाईआर-4-एस | सीसीवाईआर-4-एस | 4 | 2.25 | 1.25 | 2.3125 | 2 51/64 | 89540 | 29985 |
| सीवाईआर-5-एस | सीसीवाईआर-5-एस | 5 | 2.75 | 1.75 | 2.875 | 3 9/16 | 135900 | 46575 | |
| सीवाईआर-6-एस | सीसीवाईआर-6-एस | 6 | 3.25 | 2.25 | 3.375 | 4 15/32 | 160900 | 60000 | |
| सीवाईआर-7-एस | सीसीवाईआर-7-एस | 7 | 3.75 | 2.75 | 3.875 | 5 3/16 | 213860 | 75380 | |
| सीवाईआर-8-एस | सीसीवाईआर-8-एस | 8 | 4.25 | 3.255 | 4.5 | 4 3/8 | 288200 | 92200 | |
| सीवाईआर-9-एस | सीसीवाईआर-9-एस | 9 | 4.75 | 3.755 | 5 | 5 1/16 | 366850 | 113260 | |
| सीवाईआर-10-एस | सीसीवाईआर-10-एस | 10 | 5.25 | 4.255 | 5.5 | 5 15/32 | 431130 | 131545 |
