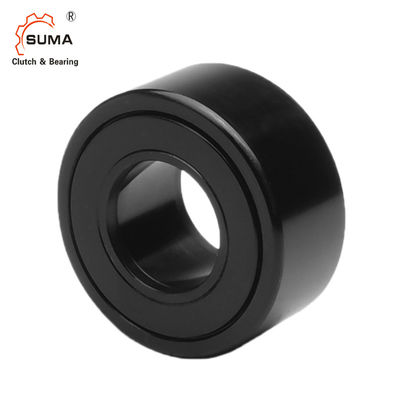

वाईसीआर स्टड टाइप टेक्सटाइल अक्षीय सुई असर
विशेषताएँ
ट्रैक रोलर मशीनी मोटी दीवार वाली बाहरी रिंग, सुई रोलर्स या बेलनाकार रोलर सेट, या पिंजरे मार्गदर्शन या पूर्ण पूरक सुई रोलर, आंतरिक रिंग या बोल्ट और सील से बना एक असर इकाई है।कई कॉम्पैक्ट संरचना, उच्च घूर्णन सटीकता, बड़ी किस्मों, व्यापक अनुकूलन क्षमता और आसान स्थापना की विशेषता, यह उच्च रेडियल लोड और कुछ शॉक लोड सहन कर सकता है और व्यापक रूप से मशीन टूल, धातुकर्म, कपड़ा और प्रिंटिंग मशीनरी, प्रसंस्करण लाइनों और आदि में उपयोग किया जाता है।
आयाम और क्षमता
कोई मुहर नहीं संदर्भ संख्या। |
सील संदर्भ संख्या। |
सील संदर्भ संख्या। |
ओडी (आरडी) इंच |
चौड़ाई (डब्ल्यू) इंच |
आईडी (बी) इंच |
अंत प्लेटों पर चौड़ाई (डब्ल्यू1) इंच |
दीया।अंत प्लेट की (ई) इंच |
सीवाईआर-3/4 | सीवाईआर-3/4-एस | सीसीवाईआर-3/4-एस | 0.75 | 0.5 | 0.25 | 0.5625 | 39/64 |
सीवाईआर-7/8 | सीवाईआर-7/8-एस | सीसीवाईआर-7/8-एस | 0.875 | 0.5 | 0.25 | 0.5625 | 39/64 |
सीवाईआर-1 | सीवाईआर-1-एस | सीसीवाईआर-1-एस | 1 | 0.625 | 0.3125 | 0.6875 | 25/32 |
सीवाईआर-1 1/8 | सीवाईआर-1 1/8-एस | सीसीवाईआर-1 1/8-एस | 1.125 | 0.625 | 0.3125 | 0.6875 | 25/32 |
सीवाईआर-1 1/4 | सीवाईआर-1 1/4-एस | सीसीवाईआर-1 1/4-एस | 1.25 | 0.75 | 0.375 | 0.8125 | 63/64 |
सीवाईआर-1 3/8 | सीवाईआर-1 3/8-एस | सीसीवाईआर-1 3/8-एस | 1.375 | 0.75 | 0.375 | 0.8125 | 63/64 |
सीवाईआर-1 1/2 | सीवाईआर-1 1/2-एस | सीसीवाईआर-1 1/2-एस | 1.5 | 0.875 | 0.4375 | 0.9375 | 1 3/32 |
सीवाईआर-1 5/8 | सीवाईआर-1 5/8-एस | सीसीवाईआर-1 5/8-एस | 1.625 | 0.875 | 0.4375 | 0.9375 | 1 3/32 |
सीवाईआर-1 3/4 | सीवाईआर-1 3/4-एस | सीसीवाईआर-1 3/4-एस | 1.75 | 1 | 0.5 | 1.0625 | 1 1/4 |
सीवाईआर-1 7/8 | सीवाईआर-1 7/8-एस | सीसीवाईआर-1 7/8-एस | 1.875 | 1 | 0.5 | 1.0625 | 1 1/4 |
सीवाईआर-2 | सीवाईआर-2-एस | सीसीवाईआर-2-एस | 2 | 1.25 | 0.625 | 1.3125 | 1 13/32 |
सीवाईआर-2 1/4 | सीवाईआर-2 1/4-एस | सीसीवाईआर-2 1/4-एस | 2.25 | 1.25 | 0.625 | 1.3125 | 1 13/32 |
सीवाईआर-2 1/2 | सीवाईआर-2 1/2-एस | सीसीवाईआर-2 1/2-एस | 2.5 | 1.5 | 0.75 | 1.5625 | 1 11/16 |
सीवाईआर-2 3/4 | सीवाईआर-2 3/4-एस | सीसीवाईआर-2 3/4-एस | 2.75 | 1.5 | 0.75 | 1.5625 | 1 11/16 |
सीवाईआर-3 | सीवाईआर-3-एस | सीसीवाईआर-3-एस | 3 | 1.75 | 1 | 1.8125 | 2 1/8 |
सीवाईआर-3 1/4 | सीवाईआर-3 1/4-एस | सीसीवाईआर-3 1/4-एस | 3.25 | 1.75 | 1 | 1.8125 | 2 1/8 |
सीवाईआर-3 1/2 | सीवाईआर-3 1/2-एस | सीसीवाईआर-3 1/2-एस | 3.5 | 2 | 1.125 | 2.0625 | 2 7/16 |
सीवाईआर-4 | सीवाईआर-4-एस | सीसीवाईआर-4-एस | 4 | 2.25 | 1.25 | 2.3125 | 2 51/64 |
सीवाईआर-5-एस | सीसीवाईआर-5-एस | 5 | 2.75 | 1.75 | 2.875 | 3 9/16 | |
सीवाईआर-6-एस | सीसीवाईआर-6-एस | 6 | 3.25 | 2.25 | 3.375 | 4 15/32 | |
सीवाईआर-7-एस | सीसीवाईआर-7-एस | 7 | 3.75 | 2.75 | 3.875 | 5 3/16 | |
सीवाईआर-8-एस | सीसीवाईआर-8-एस | 8 | 4.25 | 3.255 | 4.5 | 4 3/8 | |
सीवाईआर-9-एस | सीसीवाईआर-9-एस | 9 | 4.75 | 3.755 | 5 | 5 1/16 | |
सीवाईआर-10-एस | सीसीवाईआर-10-एस | 10 | 5.25 | 4.255 | 5.5 | 5 15/32 |
