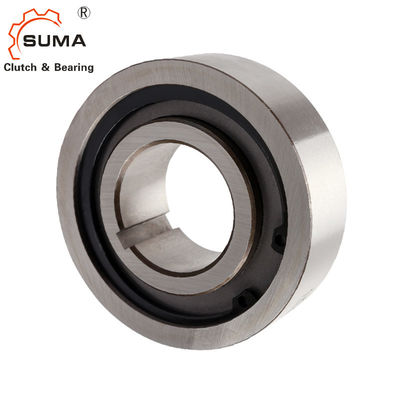

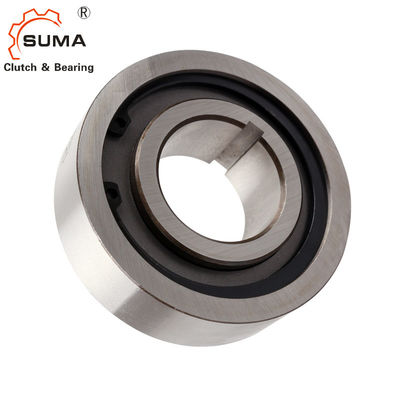

CKA50110 वन वे 525 RPM रोलर फ्रीव्हील क्लच
विशेषताएँ
प्रकार CK-A है aस्प्रैग प्रकारफ़्रीव्हीलगैर-असर समर्थित.नाममात्र व्यास।-दिशा व्यास एक मानक बॉल बेयरिंग आयाम है।अक्षीय और रेडियल भार का समर्थन करने के लिए बियरिंग्स की आवश्यकता होती है।इकाइयों को तेल Iubricated वितरित किया जाता है।
एक ही आवास व्यास सहिष्णुता के साथ असर के अलावा इस प्रकार को स्थापित करने के लिए मानक व्यवस्था है।आंतरिक दौड़ और बाहरी दौड़ शाफ्ट और छेद की कुंजी है।
यह श्रृंखला व्यापक रूप से कन्वेयर, होस्टिंग, पैकिंग, प्रिंटिंग, पेपर बनाने, बुनाई, रसायन, चिकित्सा, भोजन आदि की मशीनरी प्रणाली में उपयोग की जाती है।
तकनीकी डेटा
वस्तु | सीके-ए50110 |
सामग्री | जीसीआर15 |
बोर दीया। | 50 मिमी |
बाहरी दीया। | 110 मिमी |
चौड़ाई (बी) | 28 मिमी |
टोक़ क्षमता | 850 एनएम |
ओवररनिंग सीमित गति (आंतरिक दौड़) | 525 आर/मिनट |
ओवररनिंग सीमित गति (बाहरी दौड़) | 180 आर/मिनट |
वज़न | 1.59 किग्रा |
पैकेट | गत्ते का डिब्बा बॉक्स या अपनी आवश्यकताओं के रूप में |
आयाम और क्षमता
आदर्श
|
नाममात्र टोक़
|
ओवररनिंग सीमित गति (आर / मिनट)
|
आयाम [मिमी] |
सहनशीलता
|
वज़न
|
||||||
बाहरी जाति | आंतरिक प्रतिस्पर्धा | ||||||||||
[एनएम] | आंतरिक प्रतिस्पर्धा | बाहरी जाति | डी [h7] | बी | bwxtw | घ [h7] | सी | बीएनएक्सटीएन | [किलोग्राम] | ||
सीके-ए1542 | 54 | 1750 | 500 | 42 | 23 | 3x1.8 | 15 | 24 | 3x1.4 | 6302 | 0.17 |
सीके-ए1747 | 75 | 1575 | 400 | 47 | 23 | 3x1.8 | 17 | 24 | 3x1.4 | 6304 | 0.21 |
सीके-ए2052 | 95 | 1400 | 400 | 52 | 23 | 3x1.8 | 20 | 24 | 3x1.4 | 6305 | 0.25 |
सीके-ए2562 | 145 | 1260 | 350 | 62 | 23 | 4x2.5 | 25 | 24 | 4x1.8 | 6306 | 0.35 |
सीके-ए3072 | 208 | 1050 | 300 | 72 | 23 | 5x3.0 | 30 | 24 | 5x2.3 | 6307 | 0.47 |
सीके-ए3580 | 340 | 815 | 200 | 80 | 28 | 8x4.0 | 35 | 30 | 6x2.8 | 6308 | 0.69 |
सीके-ए4090 | 462 | 700 | 200 | 90 | 28 | 8x4.0 | 40 | 30 | 6x2.8 | 6309 | 0.87 |

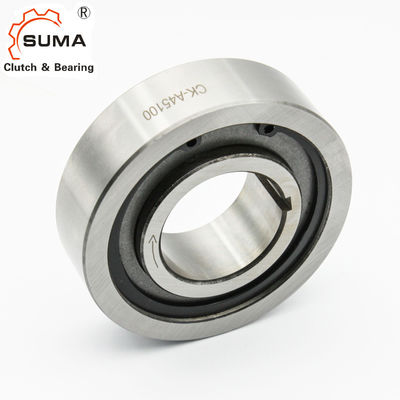

सीके-ए45100 | 783 | 560 | 200 | 100 | 28 | 8x4.0 | 45 | 30 | 6x2.8 | 6310 | 1.07 |
सीके-ए50110 | 850 | 525 | 180 | 110 | 28 | 10x5.0 | 50 | 30 | 8x3.3 | 6311 | 1.59 |
सीके-ए60130 | 1050 | 490 | 180 | 130 | 34 | 10x5.0 | 60 | 36 | 8x3.3 | 6312 | 2.16 |
सीके-ए65140 | 1224 | 490 | 180 | 140 | 34 | 10x5.0 | 65 | 36 | 10x3.3 | 6313 | 2.49 |
सीके-ए 70150 |
1850 | 455 | 150 | 150 | 40 | 10x5.0 | 70 | 42 | 10x3.3 | 6314 | 3.36 |
सीके-ए 75160 |
2140 | 455 | 150 | 160 | 40 | 12x5.0 | 75 | 42 | 12x3.3 | 6315 | 3.81 |
सीके-ए80170 | 2450 | 420 | 150 | 170 | 40 | 12x5.0 | 80 | 42 | 12x3.3 | 6316 | 4.29 |
सीके-ए1250 | 31.5 | 1750 | 400 | 50 | 22 | 3x1.8 | 12 | 24 | 3x1.4 | 0.24 | |
सीके-ए1855 | 50.0 | 1575 | 350 | 55 | 22 | 4x2.5 | 18 | 24 | 4x1.8 | 0.28 | |
सीके-ए2060 | 63.0 | 1600 | 350 | 60 | 22 | 6x3.5 | 20 | 24 | 6x2.8 | 0.33 | |
सीके-ए 2563 |
100 | 1260 | 350 | 63 | 24 | 6x3.5 | 25 | 26 | 6x2.8 | 0.37 | |
सीके-ए2563टी | 140 | 1260 | 350 | 63 | 30 | 6x3.5 | 25 | 32 | 8x3.3 | 0.68 | |
सीके-ए2870 | 180 | 1050 | 300 | 70 | 30 | 8x4.0 | 28 | 32 | 8x3.3 | 0.60 | |
सीके-ए3080टी | 340 | 875 | 200 | 80 | 30 | 8x4.0 | 30 | 32 | 8x3.3 | 0.75 | |
सीके-ए3585 | 400 | 815 | 200 | 85 | 30 | 8x4.0 | 35 | 32 | 8x3.3 | 1.00 | |
सीके-ए35100 | 780 | 875 | 200 | 100 | 32 | 10x5.0 | 35 | 34 | 10x3.3 | 1.34 | |
सीके-ए35140 | 1000 | 490 | 180 | 140 | 35 | 8x4.0 | 35 | 35 | 10x3.5 | 3.28 | |
सीके-ए40100 | 780 | 560 | 200 | 100 | 34 | 10x5.0 | 40 | 34 | 10x3.3 | 1.20 | |
सीके-ए40110 | 850 | 700 | 180 | 110 | 32 | 10x5.0 | 40 | 34 | 10x3.3 | 1.19 | |
सीके-ए50125 | 1000 | 490 | 180 | 125 | 36 | 14x5.5 | 50 | 35 | 14x3.8 | 2.21 | |
सीके-ए50130 | 1050 | 560 | 180 | 130 | 36 | 14x5.5 | 50 | 38 | 14x3.8 | 3.02 | |
सीके-ए55160 | 2000 | 455 | 150 | 160 | 52 | 16x6.0 | 55 | 55 | 16x4.3 | 6.96 | |
सीके-ए58130 | 1050 | 490 | 180 | 130 | 36 | 14x5.5 | 58 | 38 | 14x3.8 | 2.60 | |
सीके-ए60180 | 2000 | 420 | 140 | 180 | 52 | 18x6.0 | 60 | 52 | 18x4.4 | 7.40 |
