| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | सीसीएफएच-3 1/4-एस |

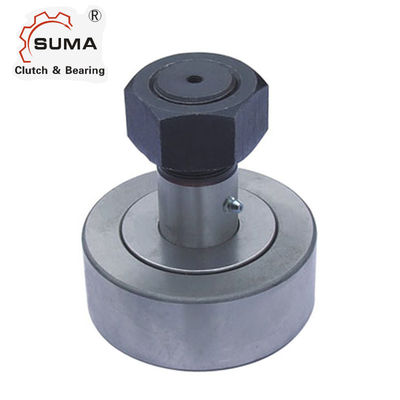

CCFH-3 1/4-S हाई रेडियल क्राउन सीलबंद स्टड टाइप कैम फॉलोअर
विशेषताएँ
विशेषताएं: कई कॉम्पैक्ट संरचना, उच्च घूर्णन सटीकता, बड़ी किस्में, व्यापक अनुकूलन क्षमता और आसान स्थापना।
यह उच्च रेडियल लोड और कुछ शॉक लोड को सहन कर सकता है और व्यापक रूप से मशीन टूल्स, मेटलर्जिकल, टेक्सटाइल और प्रिंटिंग मशीनरी, प्रोसेसिंग लाइन आदि में उपयोग किया जाता है।
तकनीकी डेटा
| प्रोडक्ट का नाम | CCFH-3 1/4-S स्टड टाइप ट्रैक रोलर |
| आदर्श | सीसीएफएच-3 1/4-एस |
| सामग्री | जीसीआर15 |
| पैकेट | कार्टन बॉक्स / लकड़ी के बक्से, चरखी, आदि |
| भुगतान की शर्तें | टीटी.एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन |
| डिलीवरी का समय | नमूने के लिए 2-4 दिन, बड़े आदेश के लिए 7 दिन; |
आयाम और क्षमता
| बंद बीआरजी. नहीं। |
बेलन डीआइए (आरडी) |
बेलन चौड़ाई (डब्ल्यू) |
टेक डीआइए (एसडी) |
टेक लंबाई (एसएल) |
मिन। धागा लंबाई (टीएल) |
अच्छा धागा |
तेल छेद | लुस फिटिंग आकार (एफ) |
आरआरकॉम। सीएल एम्पिंग टॉर्कः एलएसएस में |
|
| छेद केंद्र (एचसी) |
छेद डीआईए (एचडी) |
|||||||||
| सीसीएफएच-1/2-एस | 0.500 | 0.375 | 0.250 | 5/8 | 1/4 | 1/4-28 | 35 | |||
| सीसीएफएच-9/16-एस | 0.5625 | 0.375 | 0.250 | 5/8 | 1/4 | 1/4-28 | 35 | |||
| सीसीएफएच-5/8-एस | 0.625 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5/16-24 | 90 | |||
| सीसीएफएच-11/16-एस | 0.6875 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5/16-24 | 90 | |||
| सीसीएफएच-3/4-एस | 0.750 | 0.500 | 0.4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 |
| सीसीएफएच-7/8-एस | 0.875 | 0.500 | 0.4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 |
| सीसीएफएच-1-एस | 1.000 | 0.625 | 0.625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 |
| सीसीएफएच-1 1/8-एस | 1.1250 | 0.625 | 0.625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 |
| सीसीएफएच-1 1/4-एस | 1.250 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 |
| सीसीएफएच-1 3/8-एस | 1.375 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 |
| सीसीएफएच-1 1/2-एस | 1.500 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 |
| सीसीएफएच-1 5/8-एस | 1.625 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 |
| सीसीएफएच-1 3/4-एस | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 |
| सीसीएफएच-1 7/8-एस | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 |
| सीसीएफएच-2-एस | 2.000 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 |
| सीसीएफएच-2 1/4-एस | 2.250 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 |
| सीसीएफएच-2 1/2-एस | 2.500 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 |
| सीसीएफएच-2 3/4-एस | 2.750 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 |
| सीसीएफएच-3-एस | 3.000 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 |
| सीसीएफएच-3 1/4-एस | 3.250 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 |
| सीसीएफएच-3 1/2-एस | 3.500 | 1.750 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1/4 | 5000 |
| सीसीएफएच-4-एस | 4.000 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 1/4 | 5000 |
