| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SUMA |
| प्रमाणन | ISO SGS |
| मॉडल संख्या | सीएफएच-1 7/8-बी |

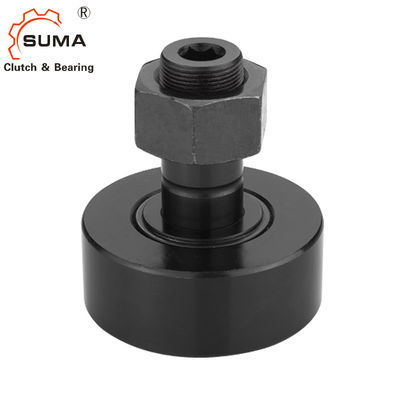

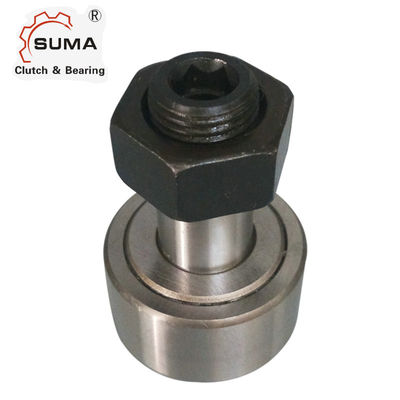

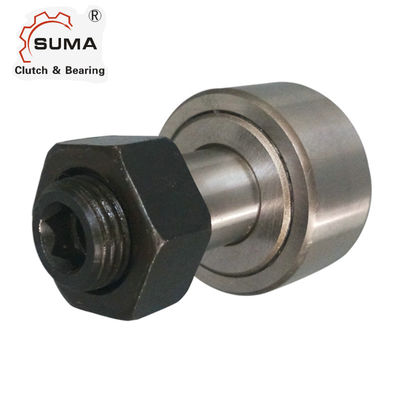

CFH-1 7/8-B मुहरबंद स्टड ट्रैक रोलर कैम अनुयायी बियरिंग्स
विशेषताएँ
यह उच्च रेडियल लोड और कुछ शॉक लोड को सहन कर सकता है और व्यापक रूप से मशीन टूल्स, मेटलर्जिकल, टेक्सटाइल और प्रिंटिंग मशीनरी, प्रोसेसिंग लाइन आदि में उपयोग किया जाता है।
रचना: मशीनी मोटी दीवार वाली बाहरी रिंग, सुई रोलर्स या बेलनाकार रोलर सेट, या पिंजरे मार्गदर्शन या पूर्ण पूरक सुई रोलर, आंतरिक रिंग या बोल्ट और सील।
विशेषता: कई कॉम्पैक्ट संरचना, उच्च घूर्णन सटीकता, बड़ी किस्में, व्यापक अनुकूलन क्षमता और आसान स्थापना।
आयाम और क्षमता
| सील न की गयी बीआरजी. नहीं। |
सील बीआरजी. नहीं। |
रोली लेर |
रोली लेर |
टेक डीआइए (एसडी) |
टेक जीटीएच |
मिन। ईएडी जीटीएच |
अच्छा ईएडी |
तेल छेद | एलयूबी फिटिंग आकार (एफ) |
आरआरकॉम। सीएल एम्पिंग टॉर्कः एलबीएस। में |
|
|
छेद तेरा |
छेद (एचडी) |
||||||||||
| सीएफएच-1/2-बी | सीएफएच-1/2-बी | 0.500 | 0.375 | 0.250 | 5/8 | 1/4 | 1/4-28 | 35 | |||
| सीएफएच-9/16-बी | सीएफएच-9/16-बी | 0.5625 | 0.375 | 0.250 | 5/8 | 1/4 | 1/4-28 | 35 | |||
| सीएफएच-5/8-बी | सीएफएच-5/8-बी | 0.625 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5/16-24 | 90 | |||
| सीएफएच-11/16-बी | सीएफएच-11/16-बी | 0.6875 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5/16-24 | 90 | |||
| सीएफएच-3/4-बी | सीएफएच-3/4-बी | 0.750 | 0.500 | 0.4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 |
| सीएफएच-7/8-बी | सीएफएच-7/8-बी | 0.875 | 0.500 | 0.4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 |
| सीएफएच-1-बी | सीएफएच-1-बी | 1.000 | 0.625 | 0.625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 |
| सीएफएच-1 1/8-बी | सीएफएच-1 1/8-बी | 1.1250 | 0.625 | 0.625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 |
| CFH-1 1/4-बी | CFH-1 1/4-बी | 1.250 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 |
| सीएफएच-1 3/8-बी | सीएफएच-1 3/8-बी | 1.375 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 |
| सीएफएच-1 1/2-बी | सीएफएच-1 1/2-बी | 1.500 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 |
| सीएफएच-1 5/8-बी | सीएफएच-1 5/8-बी | 1.625 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 |
| सीएफएच-1 3/4-बी | सीएफएच-1 3/4-बी | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 |
| सीएफएच-1 7/8-बी | सीएफएच-1 7/8-बी | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 |
| सीएफएच-2-बी | सीएफएच-2-बी | 2.000 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 |
| सीएफएच-2 1/4-बी | सीएफएच-2 1/4-बी | 2.250 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 |
| सीएफएच-2 1/2-बी | सीएफएच-2 1/2-बी | 2.500 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 |
| सीएफएच-2 3/4-बी | सीएफएच-2 3/4-बी | 2.750 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 |
| सीएफएच-3-बी | सीएफएच-3-बी | 3.000 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 |
| CFH-3 1/4-बी | CFH-3 1/4-बी | 3.250 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 |
| सीएफएच-3 1/2-बी | सीएफएच-3 1/2-बी | 3.500 | 1.750 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1/4 | 5000 |
| सीएफएच-4-बी | सीएफएच-4-बी | 4.000 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 1/4 | 5000 |
तकनीकी डेटा
| प्रोडक्ट का नाम | CFH-1 7/8-B स्टड टाइप ट्रैक रोलर |
| आदर्श | सीएफएच-1 7/8-बी |
| सामग्री | जीसीआर15 |
| पैकेट | कार्टन बॉक्स / लकड़ी के बक्से, चरखी, आदि |
| भुगतान की शर्तें | टीटी.एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन |
| डिलीवरी का समय | नमूने के लिए 2-4 दिन, बड़े आदेश के लिए 7 दिन; |
चित्रों
हमसे किसी भी समय संपर्क करें
